Ein riesiges Dankeschön an Jason Reilly (VK7ZJA), der leider am 17.01.2023 verstorben ist.

Er hat mir erlaubt, diese "Spiegelseiten" seiner Sammlung von Mods und Informationen zu erstellen.


(Die Übersetzung ist stellenweise etwas holprig. Dank ChatGPT)

Die originale Seite befand sich unter


http://members.optuszoo.com.au/jason.reilly1/868mods.htm






Modifikationen, Hinweise, Tipps und
technisch Information für die

AnyTone AT-D878UV
AnyTone AT-D878UV-II
AnyTone AT-D868UV
und
BTech DMR-6X2



(Ebenfalls ein paar Bezüge zum Alinco DJ-MD5 & Radioddity GD-AT10G)

Dualband DMR Digital Handheld Radios






Version 20 --- 20 October 2022

Aktualisierungen, die seit der vorherigen Version vorgenommen wurden,
werden in violetten Farbe angezeigt




Diese Informationen richten sich in erster Linie an Funkamateure, die ihren AT-D878UV, AT-D878UV-II, AT-D868UV oder DMR-6X2 warten und einstellen möchten. Jegliche behördliche Zulassung (z. B. FCC-Zertifizierung) kann durch die Verwendung dieser Informationen ungültig werden. Benutzer sollten immer sicherstellen, dass sie und ihre Funkgeräte in Übereinstimmung mit ihren Lizenzbedingungen betrieben werden. Viele dieser Mods können auch Ihre Herstellergarantie ungültig machen. In jedem Fall übernimmt allein der Benutzer alle Verantwortung und Risiken aus der Verwendung dieser hier bereitgestellten Informationen und Tools.









Generelle Warnung an alle User:










Inhaltsverzeichniss






Einführung:

Das AT-D868UV, AT-D878UV & AT-D878UV-II von AnyTone und sein Zwilling Btech DMR-6X2 (sofern nicht anders angegeben, werde ich sie in Zukunft einfach als „878“ bezeichnen) sind hervorragende Dualband-DMR / FM-Handfunkgeräte. Sie haben einen fabelhaften Empfänger, genug Speicher, um die gesamte DMR-Benutzerdatenbank aufzunehmen - jedenfalls vorerst! - und verfügen über viele nette Funktionen, die es dem Benutzer ermöglichen, nahezu jeden Aspekt des Radios über seine Bedienelemente zu steuern.

Hier wird eine Sammlung von Modifikationen für den 878 präsentiert. Nicht alle dieser Modifikationen sind meine eigenen Ideen, und der ursprüngliche Autor der Informationen wurde nach bestem Wissen und Gewissen anerkannt. Jede Modifikation wird auf einer Schwierigkeitsskala wie folgt bewertet:


Einfach: keine Fachkenntnisse erforderlich, einfaches Löten, minimale Demontage. Wenn Sie jedoch bei dem Gedanken, einen Schraubenzieher in die Hand zu nehmen, in kalten Schweiß ausbrechen, sollten Sie sich vielleicht Unterstützung holen

Moderat: einige Fähigkeiten in Löten, Elektronik und/oder Computer sind erforderlich, einige Demontagen erforderlich. Jeder Amateurfunk-/Elektronikfreak mit Selbstachtung wird sich auf diesem Niveau wohlfühlen.

Fortgeschritten: sehr gute Lötkenntnisse erforderlich, sehr gute Kenntnisse in Elektronik und/oder Informatik, umfangreiche Demontagen.

Wenn Sie weitere Informationen oder Änderungen haben, die Sie hier teilen möchten, kontaktieren Sie mich bitte unter vk7zja at gmail dot com und ich werde dafür sorgen, dass Sie für Ihre Arbeit gewürdigt werden, obwohl Sie gerne anonym bleiben können, wenn Sie dies wünschen.

17.01.2023 Mit tief empfundener Trauer teile ich Ihnen mit, dass Jason heute Morgen friedlich eingeschlafen ist.

Wenn Sie weitere Informationen oder Änderungen haben, die Sie hier teilen möchten, kontaktieren Sie mich bitte unter jason at db1ig dot de und ich werde dafür sorgen, dass Sie für Ihre Arbeit gewürdigt werden. Auf Wunsch werde ich ihre Anregungen auch anonym behandeln.


Band Error und fünf Möglichkeiten, es zu beheben

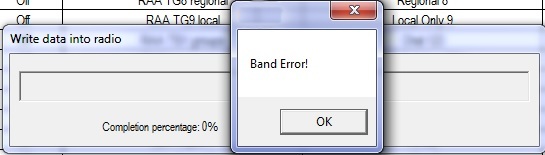

Arrgh, der gefürchtete "Band Error". Dies tritt auf, wenn der Codeplug, den Sie versuchen, auf das Radio zu schreiben, nicht mit dem Betriebsband übereinstimmt, auf das das Radio eingestellt ist. Das Radio hat bestimmte Bandgrenzen, die geändert werden können, um den lokalen Anforderungen gerecht zu werden, und der Benutzer kann eine der verschiedenen Optionen einstellen. Wenn der Codeplug, den Sie versuchen, auf das Radio zu schreiben, nicht mit dieser Einstellung übereinstimmt, wird dieser Fehler angezeigt.
Es gibt fünf Möglichkeiten, dieses Problem zu beheben. Wählen Sie diejenige aus, die am besten zu Ihnen passt:


Methode 1: Ändern Sie das Band des Radios, damit es mit der Codeplug-Datei übereinstimmt, die Sie schreiben möchten (einfachste Methode).

Hinweis - es gibt einen Fehler in der CPS-Programmiersoftware: Die lokale Information zeigt nicht das korrekte Frequenzband an, auf das das Radio eingestellt ist, aber "Modell> Modellinformationen" zeigt das korrekte Frequenzband an.


Methode 2: Ändern des Bands Ihrer Codeplug-Datei, um ihn an die aktuelle Bandeinstellung in Ihrem Funkgerät anzupassen (auch sehr einfach)

  1. Laden Sie das automatisierte Skript-Tool von Francesco IK8JHL (18 kb) herunter und entpacken Sie es von:
    Laden Sie es von dieser Webseite herunter
    Laden Sie es über Mega herunter
    Laden Sie es über Google Drive herunter
    Laden Sie es über Sabercat host herunter
  2. Erstellen Sie eine Sicherheitskopie Ihrer Codeplug .rdt-Datei und bewahren Sie sie an einem sicheren Ort auf. Dieses Skript-Tool ändert Ihre Codeplug-Datei "live", ohne eine Sicherungskopie zu erstellen.
  3. Bestimmen Sie, welcher Band Ihr Funkgerät zugeordnet ist: Öffnen Sie das CPS-Programmier-Software und verwenden Sie das Menü "Set" > "Set Initialization", um zuerst den Speicherinhalt zu löschen, wählen Sie dann "Program" > "Read From Radio". Sie können nur "Other Data" auswählen, um zu lesen. Lassen Sie die CPS-Programmier-Software den Radioinhalt lesen und wählen Sie, sobald dies erledigt ist, das Menü "Model" > "Model Information". In der Mitte des Fensters finden Sie "Frequencys" und daneben die Betriebsart mit einer Nummer. Dies ist Ihre Bandnummer, notieren Sie sie sich. Klicken Sie jetzt auf "Abbrechen".
  4. Kopieren Sie Ihre Codeplug-.rdt-Datei in das Arbeitsverzeichnis für das RDT-Bandkonvertierungsskript-Tool.
  5. Starten Sie das Skript-Tool, indem Sie die Datei "Convert.bat" ausführen.
  6. Geben Sie dem Skript-Tool den Namen Ihrer .rdt-Codeplug-Datei und die Bandnummer (in HEX - das Bildschirmmenü wird Sie anleiten) an, auf die Sie Ihre Codeplug konvertieren möchten.
  7. Das Tool bearbeitet automatisch Ihre Codeplug-.rdt-Datei gemäß Ihrer gewünschten Bandeinstellung und benennt sie um, um die Änderungen zu bestätigen. Kopieren Sie Ihre konvertierte Codeplug-.rdt-Datei zurück in Ihren regulären Ordner, wo die CPS-Software nach ihren Codeplug-Dateien sucht und sie lädt.
  8. Öffnen Sie nun wieder das CPS-Programm und laden Sie die konvertierte .rdt-Codeplug-Datei. Sie sollten jetzt in der Lage sein, die Codeplug-Datei ohne eine Bandfehlermeldung auf das Funkgerät zu schreiben.

Anmerkung - Es gibt einen Fehler im CPS-Programm: Die lokale Information zeigt nicht das korrekte Frequenzband, auf das das Funkgerät eingestellt ist, aber unter Modell > Modellinformationen wird das korrekte Frequenzband angezeigt.
Anmerkung 2 - Aufgrund der Beschaffenheit des Batch-Datei-/Skript-Tools wird Ihr Antivirus-Programm möglicherweise eine Warnmeldung anzeigen, aber es ist zu 100 % sicher.


Methode 3: Ändern des Frequenzbandes des Codeplugs, um es dem Radio anzupassen (erfordert Kenntnisse in Hex-Bearbeitung)

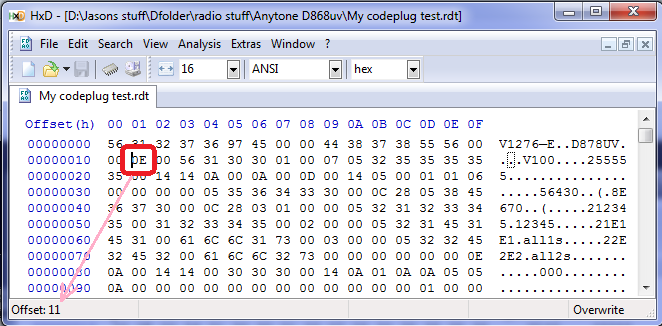

Der rote Kreis zeigt Byte 0x0011 an, das bestimmt, welches Frequenzband der Codeplug hat. Ändern Sie diese Daten in 0E für Band 14 oder 12 für Band 18. Beachten Sie auch, wie die Offset-Adresse in HxD anzeigt, wo sich Ihr Cursor befindet.

  1. Bestimmen Sie, welches Frequenzband das Radio hat. Verbinden Sie das Radio mit dem Computer über das Programmierkabel und lesen Sie es mit der CPS-Programmiersoftware aus.
  2. Verwenden Sie in der CPS-Programmiersoftware das Menü Model und dann Model Information, um Informationen darüber anzuzeigen, was vom Radio ausgelesen wurde. In der Mitte des Fensters wird 'Frequenz' und daneben 'Mode' mit einer Nummer angezeigt. Dies ist Ihre Bandnummer, schreiben Sie sie auf. Klicken Sie vorerst auf Abbrechen und schließen Sie die CPS-Programmiersoftware.
  3. Konvertieren Sie die Bandnummer, die Sie aufgeschrieben haben, in hexadezimale Form. Wenn es beispielsweise Mode 00015 ist, entspricht 15 in hexadezimaler Form 0F. Schreiben Sie das auch auf.
  4. Öffnen Sie nun Ihre Codeplug .rdt-Datei in einem Hex-Editor und betrachten Sie das Byte an der Adresse (Hex) 0x0011. Dies ist das Byte, das der CPS-Software das 'Band' des Codeplugs mitteilt. Ändern Sie den Wert des Bytes an Adresse 0x0011 in die hexadezimale Zahl, die Sie in Schritt 3 berechnet haben. Speichern Sie die bearbeitete .rdt-Datei unter einem neuen Namen.
  5. Starten Sie die CPS-Programmiersoftware, laden Sie die bearbeitete .rdt-Datei, die Sie unter einem neuen Namen gespeichert haben, und senden Sie sie an das Radio.
  6. Frank, KB2MXV, hat ein schönes YouTube-Video zum Prozess der Hex-Bearbeitung Ihres Bandbytes erstellt. Er verwendet einen anderen Hex-Editor, daher sieht es etwas anders als auf dem obigen Bild aus, aber der allgemeine Prozess ist der gleiche. Schauen Sie sich das an: https://youtu.be/atMWu00_33U


Methode 4: Wenn alle anderen Methoden scheitern, verwenden Sie diese Export / Import-Methode (zuverlässigste Methode, erfordert aber die meiste Arbeit)

  1. Öffnen Sie im CPS-Programm Ihre Codeplug-Datei.
  2. Verwenden Sie das Menü Tool und dann Exportieren und schauen Sie oben im Fenster, das sich öffnet - es gibt eine Schaltfläche "Alles exportieren". Klicken Sie darauf.
  3. Geben Sie Ihrem Export einen Namen und klicken Sie auf Speichern. Dadurch werden alle Ihre Frequenzen, Kontakte, Zonen usw. in .csv-Dateien exportiert. Dies kann einige Minuten dauern, ohne sichtbaren Fortschritt oder Aktivität, insbesondere wenn Ihre digitale Kontaktliste groß ist. Warten Sie, bis eine Meldung "Export abgeschlossen!" angezeigt wird.
  4. Es gibt einige Einstellungen, die nicht exportiert werden, wie z. B. Optionale Einstellungsinformationen, APRS und Verschlüsselung (falls Sie diese verwenden). Gehen Sie durch und notieren Sie diese oder machen Sie Screenshots oder Fotos davon.
  5. Verbinden Sie nun das Funkgerät mit dem Computer und lesen Sie es mit dem CPS-Programm aus.
  6. Verwenden Sie das Menü Tool und dann Importieren und schauen Sie oben im Fenster, das sich öffnet - es gibt eine Schaltfläche "Aus Dateiliste importieren". Klicken Sie darauf.
  7. Suchen Sie die Datei, die Sie in Schritt 3 oben gespeichert / exportiert haben, und klicken Sie auf Öffnen. Dadurch werden alle Ihre Frequenzen, Kontakte, Zonen usw. in .csv-Dateien importiert. Auch dieser Schritt kann einige Minuten dauern. Warten Sie, bis eine Meldung "Import abgeschlossen!" angezeigt wird.
  8. Gehen Sie durch die Optionalen Einstellungen / APRS / Verschlüsselungseinstellungen und stellen Sie alle Einstellungen wieder her, indem Sie sich auf Ihre Notizen, Screenshots oder Fotos aus Schritt 4 oben beziehen.
  9. Speichern Sie Ihre neu erstellte Codeplug-Datei unter einem neuen Namen, der möglicherweise die Modellnummer für eine einfache Referenz enthält.
  10. Schreiben Sie nun die vollständig neu erstellte Codeplug-Datei auf das Funkgerät.


Methode 5: Radiofrequenzen anpassen, um sie dem Codeplug anzupassen, über die Radio-Testmodus-Menüs (falls aktiviert)

  1. Schalten Sie das Radio aus und halten Sie dabei die P4-Taste gedrückt, drücken Sie den Drehknopf und schalten Sie das Radio ein. Halten Sie beide Tasten gedrückt, bis "TEST MODE" auf dem Bildschirm angezeigt wird, und lassen Sie die Tasten los. Wenn dies nicht angezeigt wird, funktioniert diese Methode nicht für Sie.
  2. Nachdem das Radio vollständig hochgefahren ist, sollte MODE:000xx auf dem Bildschirm angezeigt werden. Wenn dies nicht der Fall ist, verwenden Sie die Auf- und Ab-Tasten, bis Sie es sehen.
  3. Drehen Sie dann den Drehknopf, um einen neuen MODE-Wert einzustellen, der dem Codeplug entspricht, den Sie auf das Radio übertragen möchten, und schalten Sie einfach das Radio aus, um diesen Wert zu setzen.
  4. Nach dem normalen Einschalten des Radios sollten Sie jetzt in der Lage sein, Ihren Codeplug auf das Radio zu schreiben.





Hilfe! Ich kann Zonen nicht mehr wechseln!
Du hast gerade deine Firmware-Version aktualisiert und der Knopf zum Wechseln der Zonen nach oben und unten funktioniert nicht mehr. Muss ein Fehler in der Firmware sein, oder? Falsch!
Wenn du dir die Notizen zur √Ąnderung der Firmware durchliest, wirst du feststellen, dass eine neue Funktion eingef√ľhrt wurde: Zonen ausblenden. Einige Leute finden es n√ľtzlich, eine selten genutzte Zone auszublenden, bis sie sie brauchen, zum Beispiel wenn sie in eine andere Stadt reisen.

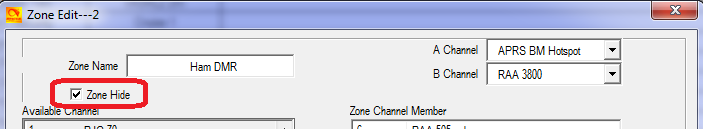

Standardm√§√üig blendet CPS alle Zonen au√üer deiner ersten Zone aus, wenn du deine alte Codeplug-Datei wiederverwendest. Du musst alle deine Zonen durchgehen und die Ausblendung aufheben. Klicke die folgende Auswahl bei allen Zonen ab, die verf√ľgbar sein sollen:



Nat√ľrlich w√§re das nicht passiert, wenn du der empfohlenen bew√§hrten Praxis gefolgt w√§rst, nicht deine gespeicherte Codeplug-Version der vorherigen Version wiederverwendet h√§ttest.
Ja, es wird funktionieren - irgendwie - aber fr√ľher oder sp√§ter wirst du auf ein Problem sto√üen, und der Grund ist eine subtile Inkonsistenz im Datenformat, das zwischen verschiedenen Versionen verwendet wird. Dieses Problem mit dem Ausblenden von Zonen ist ein solches 'Problem' - standardm√§√üig werden alle Zonen aus deiner Codeplug-Version ausgeblendet. Durch das Neuaufbauen deiner Codeplug vermeidest du das. Also ist dieses 'Problem' kein Fehler, sondern ein Vers√§umnis, die Notizen zu lesen und Empfehlungen / bew√§hrte Praktiken zu befolgen.
Jedes Mal, wenn du die Firmware aktualisierst und eine neue CPS-Version verwendest, solltest du deinen Codeplug
NEUAUFBAUEN, um alle zugrunde liegenden Daten mit der neuen Version der Firmware und CPS konsistent zu halten.



Sind das AnyTone AT-D878UV und der Btech DMR-6X2 wirklich dasselbe Funkgerät?

Von einem technischen Standpunkt aus gesehen, ja, sie sind absolut identisch. Der einzige Unterschied besteht darin, dass die Firmware des DMR-6X2 zus√§tzliche Funktionen bietet und einige geringf√ľgige Unterschiede im Inhalt des Flash-Speichers aufweist. Es wurde sogar gezeigt, dass die Btech DMR-6X2-Firmware in das AnyTone AT-D878UV geladen werden kann. Mehr dazu unten.





Was sind die Unterschiede zwischen dem AnyTone AT-D868UV, AT-D878UV & AT-D878UV-II?

(Gutschrift an Sergei Shilov, Carlos Cabezas und andere)
Aus Sicht der Funktionen hat der D878 einige zus√§tzliche Funktionen im Vergleich zum D868, wie zum Beispiel APRS-√úbertragung f√ľr FM, Roaming (automatisches Umschalten auf einen Repeater mit dem st√§rksten Signal, f√ľr gro√üe vernetzte Netzwerke gedacht) und kann gegen Aufpreis entweder Bluetooth oder zus√§tzliche Audio-Aufnahmekapazit√§t als Add-in-Modul hinzugef√ľgt werden. Der D878 hat auch ein neues Bildschirmfarbschema, und der Sprecheralias wurde implementiert.
Der 878-II f√ľgt APRS-Empfang f√ľr FM hinzu, sodass Sie sehen k√∂nnen, wo sich andere APRS-Stationen in Bezug auf Sie befinden, und verf√ľgt √ľber zus√§tzlichen internen Speicher, um bis zu 500.000 digitale ID-Kontakte zu speichern (anstelle von 200.000).
Eine einfache M√∂glichkeit, jedes Modell zu identifizieren, ist die Farbe des oberen Druckknopfs: Orange f√ľr den 868, Hellblau f√ľr den 878 und Hellgr√ľn f√ľr den 878-II

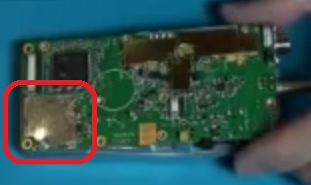

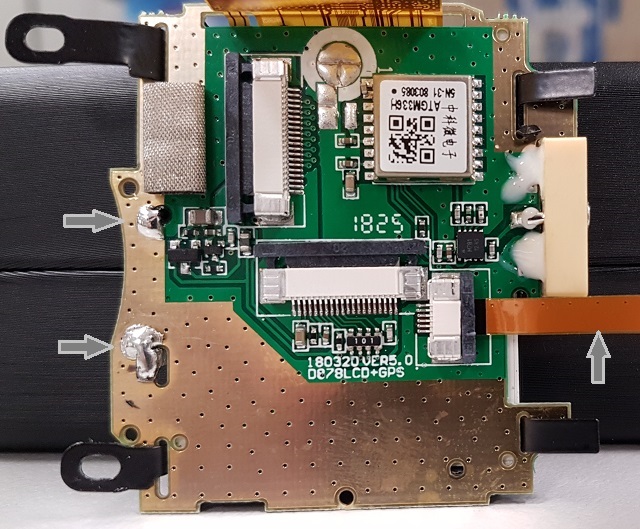

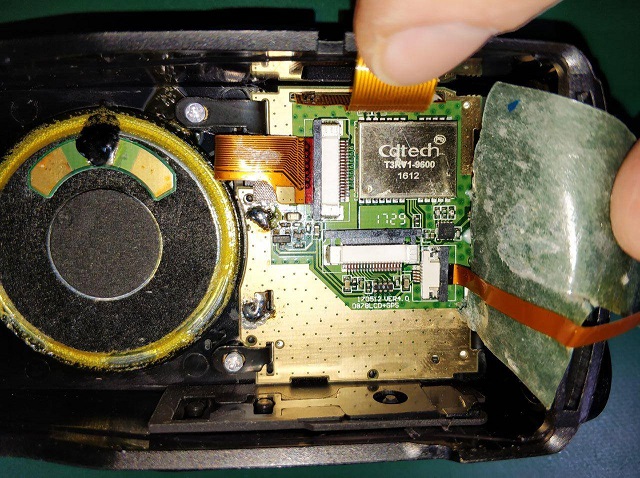

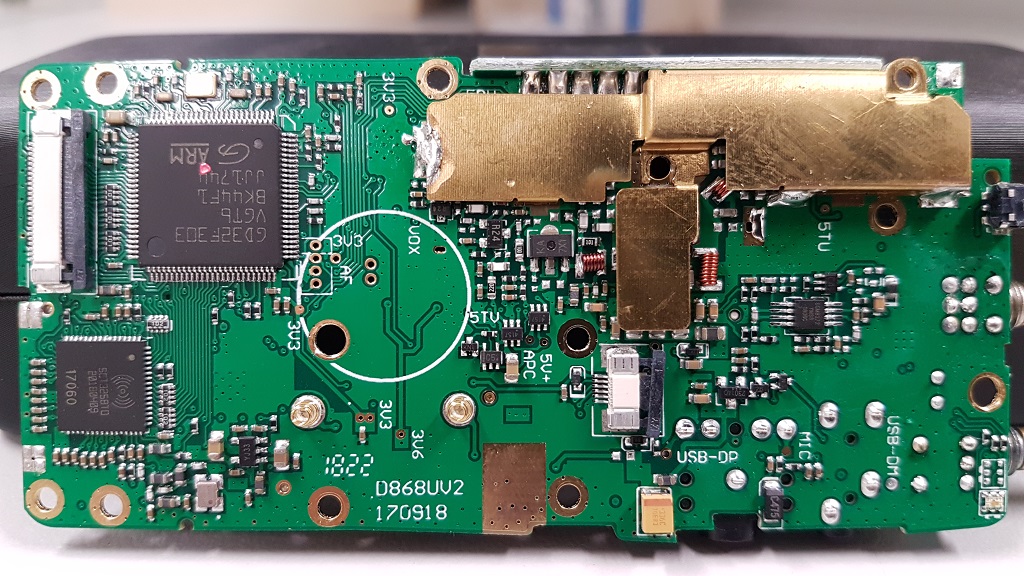

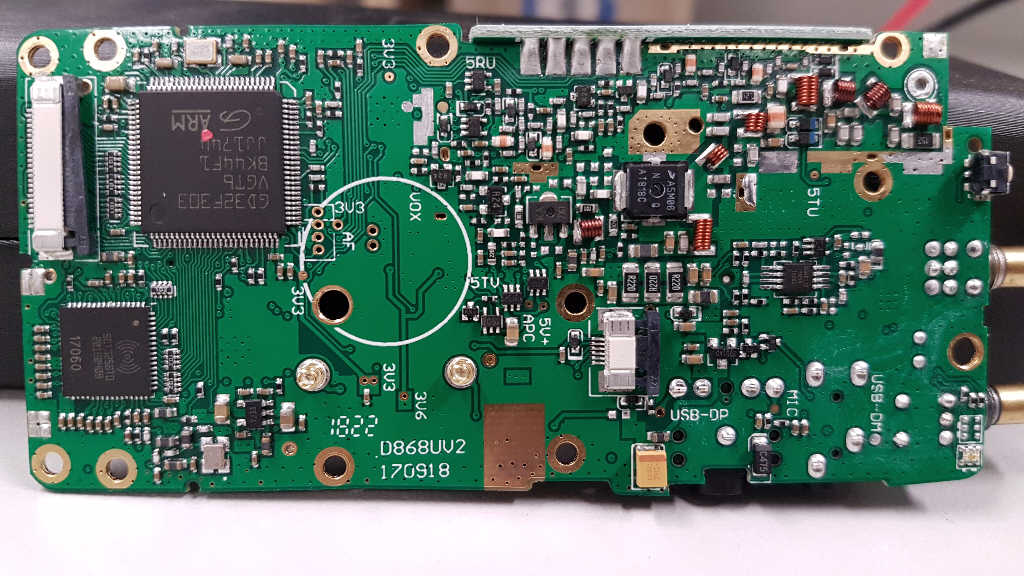

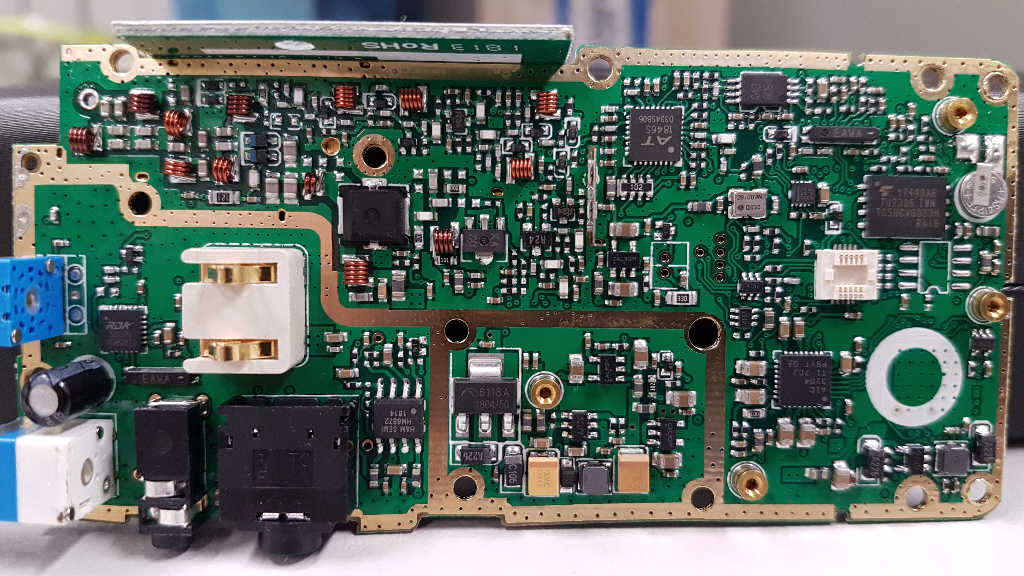

Intern, wenn man sich die Hardware-Unterschiede zwischen dem 868 und 878 ansieht, gibt es tatsächlich drei verschiedene Hardware-Versionen:




Kann man ein AT-D868UV oder Btech DMR-6X2 auf ein AT-D878UV upgraden? Fortgeschritten

Ja, dies ist f√ľr die zweite ’V2’ Revision der Hardware m√∂glich. Eine der besten Anleitungen, wie man dies tun kann, stammt von F5UII Christian
https://www.f5uii.net/de/convert-at-d868uv-to-at-d878uv-analog-aprs-roaming/

Siehe auch:
https://github.com/geary/AnyTone-D868UV/issues/59 und
http://radioaficion.com/news/how-to-convert-an-at-d868uv-to-at-d878uv/ (Dank an Axelko)




Kann man ein 878 auf ein 878-II upgraden? SUPER fortgeschritten

Technisch gesehen ja, aber das w√§re jenseits der F√§higkeiten von 99,99% der Menschen. Sie m√ľssten Folgendes tun:

Angesichts dieser Punkte empfehle ich definitiv nicht, dies zu tun. Es wäre sicherer und einfacher, einfach den 878-II zu kaufen, wenn Sie wirklich Analog-APRS-Empfang oder 500.000 digitale ID-Kontakte möchten.





√Ąhnlichkeiten zwischen Alinco DJ-MD5, Radioddity GD-AT10G und AnyTone 878?

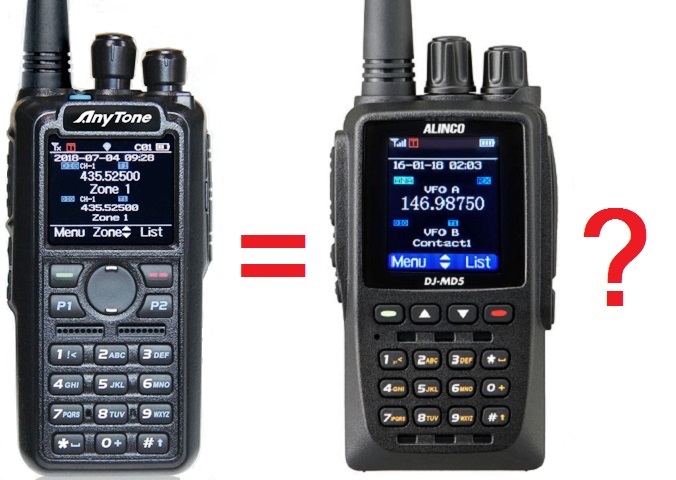

Ein kurzer Blick auf das neue Dualband-DMR-Handfunkger√§t DJ-MD5 von Alinco zeigt viele √Ąhnlichkeiten mit dem AnyTone 878 Funkger√§t: √§hnliche Gr√∂√üe, √§hnliche allgemeine Anordnung, nahezu identische Display-Symbole, Display-Layout und Men√ľs, und die Alinco CPS Programmiersoftware sieht und f√ľhlt sich genauso an wie die AnyTone CPS. Es gibt jedoch auch einige Unterschiede: eine √Ąnderung des Geh√§uses und der Branding-Aufkleber nat√ľrlich, ein schmaleres und h√∂heres LCD-Display, keine P1- oder P2-Funktionskn√∂pfe, kein oben montierter PF3-Knopf und mehr.
Eine genauere Untersuchung der internen Komponenten des Alinco DJ-MD5 aus dem FCC-Zulassungsportal zeigt, dass sich der DJ-MD5 und der 868/878 intern unterscheiden, aber dass beide dieselben Hauptkomponenten wie MCU, AT1846, RF-PA, DMR DSP, Bulk-Flash-Speicherchip und so weiter verwenden. Es scheint, als ob der DJ-MD5 ein √ľberarbeiteter AnyTone 878 ist. Um noch einen Schritt weiter zu gehen, habe ich sogar die CPS Programmiersoftware f√ľr den Alinco heruntergeladen, und es war in der Lage, mit dem AnyTone zu kommunizieren - es erkannte, dass das Modell nicht √ľbereinstimmte, aber das allein beweist, dass der Alinco und AnyTone denselben USB-Treiber, dieselbe MCU und dieselben USB-Kommunikationsprotokolle teilen.

https://fccid.io/PH3DJ-MD5



Sie k√∂nnen weitere Informationen √ľber den Alinco DJ-MD5 erhalten unter:

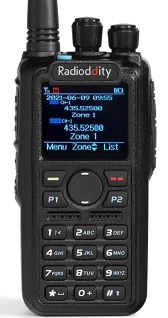

Der Radioddity GD-AT10G ist eine nur f√ľr UHF geeignete Version des AnyTone 868 (trotz des blauen oberen Knopfes) mit 200000 digitalen ID-Kontakten, einem behaupteten RF-Ausgangsleistung von 10 Watt auf UHF und einem Frequenzbereich von 400-480 MHz. Eine Modifikation zur Wiederherstellung des VHF-Bandes ist definitiv nicht m√∂glich, da alle VHF-Komponenten - Hunderte - entfernt wurden. Abgesehen davon wird jedoch vermutet, dass viele der hier aufgelisteten Modifikationen auf den Radioddity GD-AT10G anwendbar oder zumindest anpassbar sein werden. Die FCC-ID f√ľr den GD-AT10G lautet 2AN62-AT10G, aber da es sich um dieselbe Hardware wie die UHF-Version des AnyTone 868 handelt, wurde es fr√ľher unter der FCC-ID T4KD868SUHF gelistet. Sie k√∂nnen verschiedene technische Informationen auf der FCC-Website zu Part-90-Zulassungen finden, indem Sie diese beiden Modell-IDs suchen.













Vergleich von AnyTone 868, 878, Btech 6X2 und Alinco DJ-MD5

Dank des Wizards John Miklor haben wir folgende Schnellvergleichstabelle von AnyTone 868, 878, Btech 6X2 und Alinco DJ-MD5:

http://www.miklor.com/COM/Compare-DMR.php









Hinweis zur Verwendung der Programmiersoftware / CPS

Wenn Sie Änderungen oder Ergänzungen in der Programmiersoftware vornehmen, werden diese nicht automatisch übernommen, wenn Sie das Fenster schließen. Sie müssen zuerst die Schaltfläche "OK" auswählen und dann das Fenster schließen. Dies hat mich schon mehrmals überrascht und obwohl es offensichtlich erscheinen mag, ist es leicht zu übersehen, wenn Sie über Ihre Tastatur arbeiten.





Virus entdeckt! Ist die CPS-Programmiersoftware wirklich sicher?

Einige Leute haben einen Virusalarm von ihrem Antivirus-Software erhalten, der bei dem Versuch, die CPS-Programmiersoftware herunterzuladen oder zu installieren, einen ziemlich spezifischen Virus meldet. Ist die Software wirklich sicher zu verwenden? Ja, ohne Zweifel ist sie absolut sicher. Es gibt keinen Virus, dies ist ein sogenanntes ’false positive’, bei dem die Antivirus-Software f√§lschlicherweise denkt, dass ein Virus vorhanden ist. Dies geschieht, weil die Autoren von Antivirus-Software im Grunde genommen faul sind. Ihre Argumentation ist: Wir haben diese ausf√ľhrbare Datei noch nie gesehen, daher muss sie unsicher sein. Sie f√ľhren √ľberhaupt keine intelligente Analyse der ausf√ľhrbaren Datei durch und neigen zu Paranoia. Es ist offensichtlich, dass dies der Fall ist, da jede unterschiedliche Antivirus-Software meldet, dass ein anderer spezifischer Virus gefunden wurde, was unm√∂glich sein kann, wenn es sich um tats√§chlich genaue Ergebnisse handelt.
Was kann also getan werden? Einige Antivirus-Software kann Ausnahmen zulassen, w√§hrend andere vor√ľbergehend deaktiviert werden k√∂nnen, w√§hrend Sie die Software installieren. Sie werden sicher sein, Tausende von anderen haben die Software verwendet, und nach bestem Wissen und Gewissen wurde bisher kein PC durch die CPS-Software infiziert.







Tips und Hinweise zum Firmware-Upgrade

Das Upgraden der Firmware auf dem AnyTone-Radio ist einfach, solange Sie diese allgemeinen Schritte befolgen:

  1. Exportieren Sie unter der Original-Firmware vor dem Upgrade alles (Tool > Export > Export All)
  2. Gehen Sie alle Optionalen Einstellungen durch und notieren Sie sich alle Einstellungen oder machen Sie Screenshots davon. Wenn Sie Verschl√ľsselung verwenden, notieren Sie auch alle Ihre Verschl√ľsselungsschl√ľssel. Diese Einstellungen und Verschl√ľsselungsschl√ľssel werden nicht durch den Export-All-Prozess gespeichert.
  3. Schalten Sie das Radio ein, indem Sie die PTT- und die oberen blauen / orangefarbenen Tasten gedr√ľckt halten, und stellen Sie sicher, dass die obere LED rot blinkt. Laden Sie die neue Firmware √ľber das CPS-Softwaremen√ľ Tool > Firmware and Icon Update hoch.
  4. SETZEN Sie das Radio zur√ľck - dieser Schritt ist sehr wichtig! Wenn Sie dies nicht tun, k√∂nnte sich die alte Daten im Radio mit der Art und Weise des Firmware-Upgrades, wie der Speicher formatiert wird, widersprechen.
  5. Wenn es ein Baseband-Update mit der neuen Firmware-Ver√∂ffentlichung gibt, machen Sie dies jetzt. Schalten Sie das Radio ein, indem Sie die obere orangefarbene / blaue Taste und die #-Taste gedr√ľckt halten, bis die Nachricht "This is Boot Mode for SCT!!!" angezeigt wird. Verwenden Sie eine frisch installierte Version der SCT_PORT Host Controller-Software auf Ihrem PC, um die neue SCT3258-Hex-Datei an das Radio zu senden. √Ąltere Versionen der SCT_PORT Host Controller-Software k√∂nnen m√∂glicherweise nicht alle erforderlichen Informationen laden, obwohl keine Fehler oder andere Fehlerhinweise angezeigt werden.
  6. Wenn es ein Icon-Update mit der neuen Firmware-Ver√∂ffentlichung gibt, machen Sie dies jetzt. Schalten Sie das Radio ein, indem Sie die PTT- und die untere Seitentaste gedr√ľckt halten, bis die Nachricht "UPDATE MODE" angezeigt wird. Laden Sie die neue Icon-Datei √ľber das CPS-Softwaremen√ľ Tool > Firmware and Icon Update hoch.
  7. Installieren Sie eine neue Version von CPS
  8. Gehen Sie zu "Tools" > "Optionen" und aktivieren Sie die GPS / Bluetooth / 500 Stunden Aufzeichnung / APRS-Optionen, die f√ľr Ihr Radio gelten.
  9. Lesen Sie nun vom frisch zur√ľckgesetzten Radio (ja, Sie lesen ein ’leeres’ Radio, das ist in Ordnung).
  10. Importieren Sie alles, was in Schritt 1 gespeichert wurde.
  11. Beenden Sie Ihren Codeplug, indem Sie sich um die optionalen Einstellungen & Verschl√ľsselungsschl√ľssel k√ľmmern, falls zutreffend, und stellen Sie sicher, dass alles korrekt ist.
  12. Senden Sie den frisch neu erstellten Codeplug an das Radio.
  13. Wenn Sie ein benutzerdefiniertes Startbild oder Hintergrundbilder hatten, senden Sie diese jetzt an das Radio.
  14. Speichern Sie schlie√ülich den Codeplug und stellen Sie sicher, dass Sie diese gespeicherte Datei als Basis f√ľr weitere √Ąnderungen verwenden.

Ja, das Gerät wird mit dem Codeplug der letzten Firmware-Version funktionieren, aber seltsame Dinge können & passieren. Verzögertes Senden, verzerrte Alarmtöne, Funktionen, die nicht wie vorgesehen arbeiten, Einfrieren, Sperrungen und andere Probleme wurden alle durch einen frischen Codeplug-Aufbau behoben - ein Prozess, der durch die Export- und Importfunktionen der Software erheblich erleichtert wird. Dadurch wird sichergestellt, dass die zugrunde liegenden Daten, auf denen Ihr Codeplug basiert, frisch und konsistent mit der CPS- und Firmware-Version in Verwendung sind. Nehmen Sie sich die Zeit, dies zu tun, um das beste Ergebnis zu erzielen.

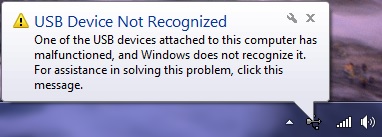

Probleme beim Installieren oder ordnungsgemäßen Funktionieren von Treibern unter Win 7 oder 10

(Kredit an Carsten Bauer VK6PCB, Chris Pyle & Duane Reese)

Einige Benutzer hatten Probleme mit den Treibern, die AnyTone / GigaDevice bereitstellt, um eine USB-Verbindung mit dem Radio unter Verwendung von Windows herzustellen, insbesondere unter Windows 10. Überprüfen Sie diese Lösungen, um zu sehen, ob sie Ihnen helfen können:
Wenn Sie Probleme mit dem haben, was von Windows standardmäßig installiert wird, erstellen Sie zunächst einen Wiederherstellungspunkt für Windows (um auf der sicheren Seite zu sein) und laden Sie dann die neuesten GD32-Treiber hier herunter und installieren Sie sie:
http://www.connectsystems.com/products/top/radios/DS878UV_SOFTWARE/GD_VirtualComDriver%20v2.0.2.4944.zip (921kb) Wählen Sie dann den x64-Ordner für 64-Bit-Windows oder den x86-Ordner für 32-Bit-Windows-Betriebssysteme aus.



Seltsame Fehlermeldungen



Band Error hat seinen eigenen Abschnitt, klicken Sie hier, um f√ľnf verschiedene Methoden zu sehen, wie Sie dieses Problem beheben k√∂nnen.

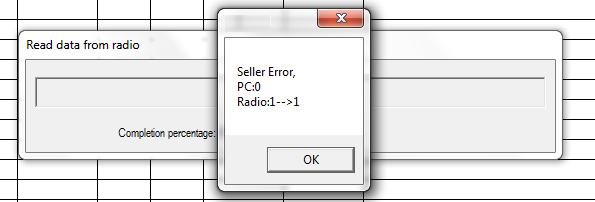

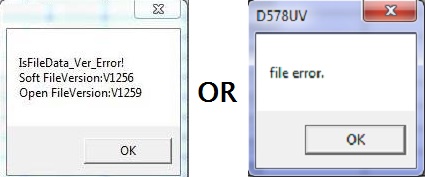

Wenn Sie eine ähnliche Fehlermeldung wie diese sehen, bedeutet dies, dass Sie versuchen, eine neuere Codeplug-Datei zu laden, als Ihre CPS-Softwareversion verarbeiten kann.
Sie m√ľssen sicherstellen, dass Ihre CPS-Softwareversion mit Ihrer Codeplug-Dateiversion und Ihrer Firmware-Version, die im Radio installiert ist, √ľbereinstimmt, und dass Sie sie mit dem richtigen passenden Modellradio verwenden.



Dieser Fehler bedeutet, dass Sie versuchen, die falsche CPS / falsche Codeplug / falsche Firmware f√ľr das Modell des Radios zu verwenden, das Sie haben.
Zum Beispiel versuchen Sie möglicherweise, die 878 CPS mit einem 878-II-Radio zu verwenden.
Sie m√ľssen sicherstellen, dass Ihre CPS-Softwareversion mit Ihrer Codeplug-Dateiversion und Ihrer Firmware-Version, die im Radio installiert ist, √ľbereinstimmt, und dass Sie sie mit dem richtigen passenden Modellradio verwenden.

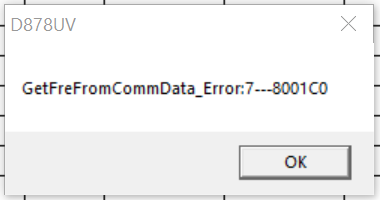

Wenn Sie diese kryptische Fehlermeldung erhalten, während Sie versuchen, Ihr Radio zu lesen oder zu schreiben, bedeutet dies, dass Ihre PC-Programmiersoftware (CPS) nicht die gleiche Firmware-Version hat wie Ihr Radio. Zum Beispiel zeigt dieser Screenshot v1.09-Software, die versucht, mit einem Radio mit v1.10-Firmware zu interagieren.
Sie m√ľssen sicherstellen, dass Ihre CPS-Softwareversion mit Ihrer Codeplug-Dateiversion √ľbereinstimmt und dass sie mit dem korrekten, passenden Modellradio verwendet wird.





Wenn Sie diesen Fehler oder etwas √Ąhnliches sehen, bedeutet dies, dass Ihr Codeplug besch√§digt ist. Die L√∂sung besteht darin, das Radio zur√ľckzusetzen, einen neuen Codeplug zu erstellen und den neu erstellten Codeplug auf Ihr Radio zu schreiben (Danke an Lane KD2TVW f√ľr diesen Hinweis).



Dieser Fehler bedeutet, dass Ihr Codeplug im Speicher besch√§digt ist. Alles, was Sie tun m√ľssen, ist ein Reset am Radio durchzuf√ľhren und den Codeplug neu zu laden. Ich empfehle auch dringend, vor dem erneuten Laden in das Radio einen Codeplug-Neuaufbau durchzuf√ľhren.

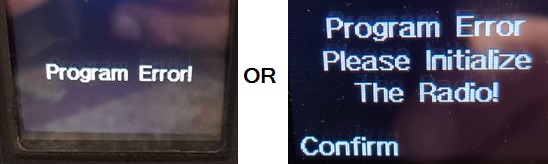

Dieser Fehler ist etwas ernster. Eine √§hnliche Fehlermeldung lautet ’Bad Block.’ Probieren Sie die folgenden Schritte der Reihe nach aus:
  1. Bestätigen Sie zuerst, dass Sie die richtige Firmware geladen haben. Dieser Fehler kann auftreten, wenn Sie versehentlich eine V1-Firmware-Datei auf eine V2-Hardware 868 geladen haben oder umgekehrt.
  2. Zur√ľcksetzen des Radios und dann Neu-Laden des Codeplugs
  3. Wenn das nicht funktioniert hat, setzen Sie das Radio zur√ľck, laden Sie eine frische Kopie der Firmware und Symbole, f√ľhren Sie einen weiteren Reset durch und laden Sie dann Ihren Codeplug neu.
  4. Wenn Sie zufällig ein Backup-Image Ihres Flash-Speichers haben, insbesondere des kritischen Bereichs an den Adressen 02F00000 und 02FDFFFF, verwenden Sie die folgenden Anweisungen zum Schreiben Ihrer eigenen CDD-Datei, um dieses Bild in den Flash-Speicher Ihres Radios wiederherzustellen. Alternativ können Sie die Defroster-Pakete unten auf dieser Seite verwenden, um Ihren Flash-Speicher zu aktualisieren, obwohl Sie zuerst eine Sicherungskopie Ihrer kritischen Bereichsdaten benötigen.
  5. Im schlimmsten Fall kann dies auf einen Hardwarefehler des Flash-Speichers hinweisen, ein tödliches Problem, das nicht wiederhergestellt werden kann.



Diese Meldung fordert Sie auf, das "Power-On-Passwort" auf Chinesisch einzugeben. Wenn Sie das Passwort kennen, geben Sie es ein und programmieren Sie dann den Radio-Codeplug neu, um das Radio auf Englisch zur√ľckzusetzen. Wenn Sie das Passwort nicht kennen, k√∂nnen Sie es mit den Anweisungen hier zur√ľcksetzen.



Dieser Fehler, oder ’RTC ERROR!’ oder ’RTC not run!’, bedeutet, dass das Radio aus irgendeinem Grund die Echtzeituhr nicht lesen kann. Es gibt eine winzige interne Batterie, die die Echtzeituhr sichert und die Zeit h√§lt, wenn das Radio ausgeschaltet ist. Wenn diese Batterie zu alt wird oder defekt ist, kann dieser Fehler auftreten. Wenn Sie diese Fehlermeldung weiterhin ignorieren und die Batterie so schlecht wird, dass sie sich kurzschlie√üt, k√∂nnen neue zuf√§llige Fehler wie das Einfrieren des Radios, das Nichtakzeptieren von Codeplug- oder Firmware-Updates und schlie√ülich die vollst√§ndige Unansprechbarkeit des Radios auftreten. Eine kurzgeschlossene Batterie zieht die Versorgungsspannung des Mikroprozessors nach unten und verursacht diese zuf√§lligen Ausf√§lle. Die Ersatzbatterie f√ľr die Echtzeituhr kann durch Zugang zur Unterseite der Leiterplatte und Entl√∂ten der alten Batterie und Einsetzen einer neuen MS412FE-3-Volt-Lithiumbatterie ersetzt werden. Stellen Sie sicher, dass Sie eine MS412FE mit bereits montierten L√∂tfahnen erhalten. Nach dem Einbau sollte ein Reset des Radios, die Einstellung von Uhrzeit und Datum sowie die Neu-Programmierung des Codeplugs alles richtig einstellen.

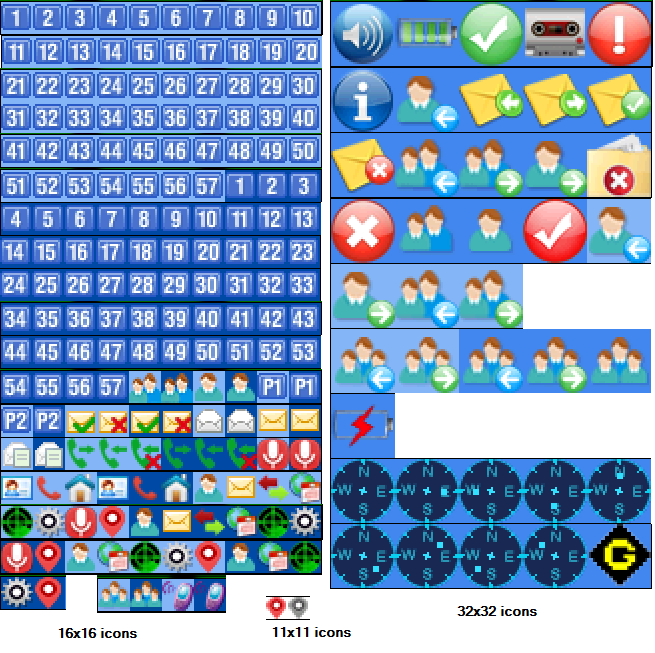

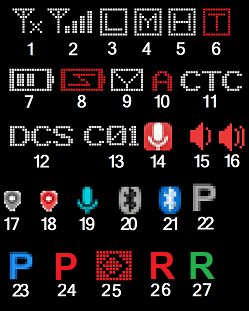

Nicht wirklich eine Fehlermeldung, wenn nach einem Firmware-Update wei√üe Bl√∂cke anstelle eines Symbols angezeigt werden, bedeutet dies, dass Sie auch ein Symbol-Update f√ľr das Radio durchf√ľhren m√ľssen. F√ľr das Modell 868 ist das Icon V1.20-Update das neueste und kann unten heruntergeladen werden. F√ľr das Modell 878 kann auch das neueste Icon V1.21-Update unten heruntergeladen werden (Danke Francesco). F√ľr alle DMR-6X2-Besitzer war das neueste Symbol-Update (Bild) v1.1b im v2.01 Firmware- und CPS-Paket enthalten. Sobald Sie das entsprechende Paket heruntergeladen und den Ordner Icon Update gefunden haben, senden Sie die Icon-/Bild.spi-Datei an das Radio, indem Sie die CPS-Men√ľauswahl Tool > Firmware and Icon Update verwenden.
Laden Sie die ICON-Update-Pakete hier herunter:
878 Icon v1.21 (1003kb):
Download via Mega
Download via Google Drive
Download via Sabercat host

868 Icon v1.20 (822kb):
Download via Mega
Download via Google Drive
Download via Sabercat host

6X2 Pic v1.1b (922kb):
Download via Mega
Herunterladen √ľber Google Drive
Herunterladen √ľber Sabercat host







Eine Website mit vielen gro√üartigen Tipps und Hinweisen f√ľr die AnyTone DMR Funkger√§te

(Danke an Norman M6NBP und viele andere, die beigetragen haben)

Wenn Sie hier keine Antwort auf Ihre Frage finden k√∂nnen, dann ist diese Website eine wahre Fundgrube an Informationen. Sie ist die Ansammlung vieler Erfahrungen, Hinweise und Tipps von Nutzern f√ľr die gesamte AnyTone DMR Funkger√§te-Familie. Schauen Sie sich um auf:


http://hamradio.joomla.com/anytone-dmr.html







Suchen Sie eine Anleitung zum Einrichten von APRS? Diese Website zeigt Ihnen wie es geht

Alex DO1ALX hat eine ausgezeichnete Anleitung zum Einrichten von APRS auf AnyTone-Funkgeräten erstellt. Schauen Sie sich seine Anleitung unter folgendem Link an:


https://do1alx.de/2021/getting-analog-aprs-to-work-on-an-anytone-at-878uv-and-at-878uvii/





Tipp zum Abrufen und Wählen von Private Call IDs

(Danke an Sergei Shilov)

Obwohl Sie √ľber 200.000 DMR-Kontakte in das Radio laden k√∂nnen, k√∂nnen Sie √ľber das Radio-Men√ľ keine von ihnen abrufen, um einen privaten Anruf an diese Kontakte zu t√§tigen, und Sie sind gezwungen, ihre DMR-ID manuell einzugeben, um dies zu tun.
Sergei hat herausgefunden, dass Sie, wenn Sie die Private IDs, die Sie √ľber das Radio-Men√ľ abrufen m√∂chten, in den Digital> Talk Groups-Men√ľbaum in der CPS eingeben, wo Sie normalerweise Talk Groups hinzuf√ľgen w√ľrden, indem Sie Ihre gew√ľnschten Kontakte als Private Call hinzuf√ľgen, sie aus der W√§hlliste in den Radio-Men√ľs verf√ľgbar machen k√∂nnen. Einfach!

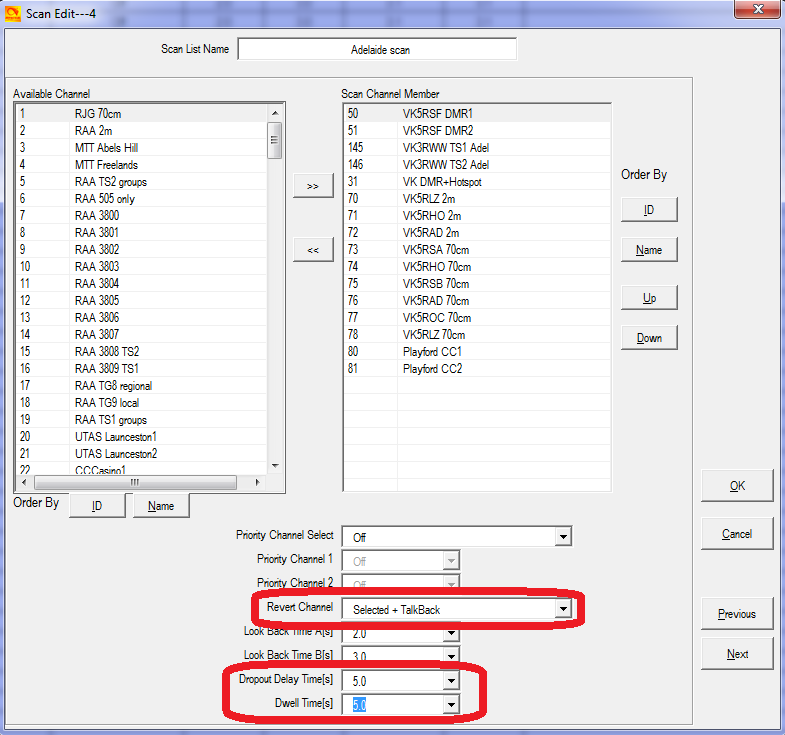

Wie man auf einem aktiven Kanal antwortet, der während des Scannens gefunden wurde

Wenn das Scannen einen aktiven Kanal findet, ist es m√∂glich, die PTT-Taste zu dr√ľcken, um auf diesem aktiven Kanal zu antworten, der w√§hrend des Scannens gefunden wurde. Ohne diese Einstellungen wird das Radio auf Ihrem Standardkanal und nicht auf dem w√§hrend des Scans gefundenen Kanal √ľbertragen, was zu peinlichen Situationen f√ľhren kann. Sie m√ľssen die PTT-Taste innerhalb von 5 Sekunden dr√ľcken, nachdem das Signal abgefallen ist, zu diesem Zeitpunkt wird das Scannen wieder aufgenommen (5 Sekunden sind die maximale Scan-Haltezeit).
√Ąndern Sie f√ľr jede Scanliste, die Sie eingerichtet haben, die Einstellungen wie gezeigt:

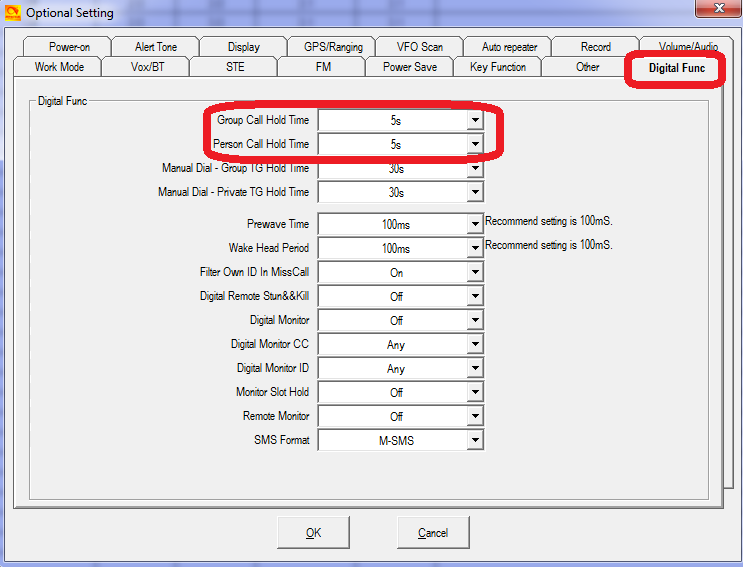

Stellen Sie außerdem sicher, dass Ihre digitalen Aufruf-Haltezeiten auf 5 Sekunden oder mehr eingestellt sind:







Hinweis bei der Verwendung von Radio-Men√ľs

(Kredit an Jason VK7ZJA und Jose EB4DOL)

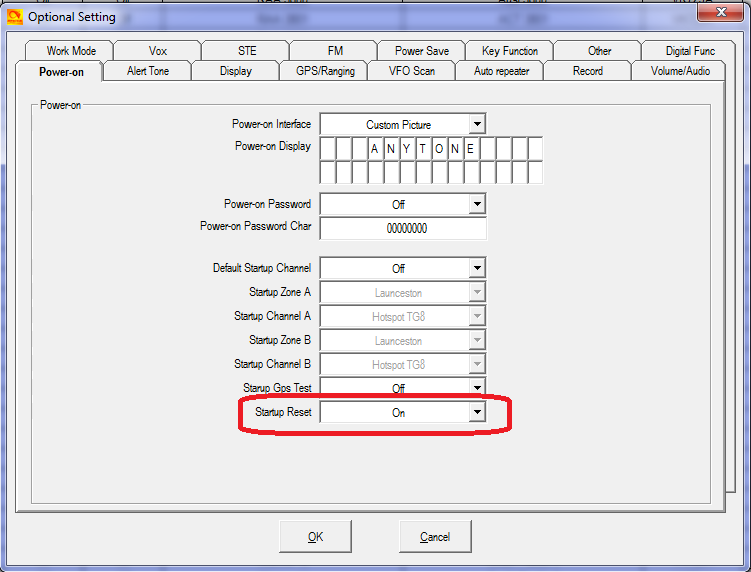

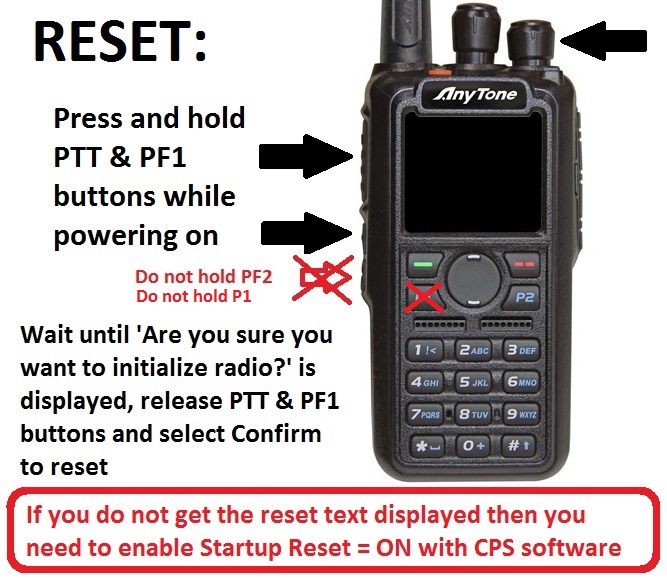

Wie setze ich das Radio zur√ľck? - oder - Warum l√§sst sich das Radio nicht zur√ľcksetzen?

Um das Radio zur√ľckzusetzen, schalten Sie es aus, halten Sie die PTT-Taste und die Taste direkt darunter gedr√ľckt und halten Sie diese Tasten gedr√ľckt, w√§hrend Sie das Radio einschalten. Innerhalb von zwei Sekunden sehen Sie auf dem Display &#8217Sind Sie sicher, dass Sie das Radio initialisieren m√∂chten?’ und dann Best√§tigen √ľber der gr√ľnen Taste und Exit √ľber der roten Taste. Wenn Sie sicher sind, dass Sie das Zur√ľcksetzen durchf√ľhren m√∂chten, dr√ľcken Sie die gr√ľne Taste und das Radio wird zur√ľckgesetzt.





Bei neuen Firmware-Versionen 878-Radios wird dies m√∂glicherweise nicht auf dem Bildschirm angezeigt. In diesem Fall muss eine Einstellung in der CPS ge√§ndert werden, da das Dr√ľcken der Tasten zum Zur√ľcksetzen sonst keine Auswirkungen hat. Der Startup-Reset muss auf EIN gesetzt werden, um das Zur√ľcksetzen durchf√ľhren zu k√∂nnen.









Kompatibilit√§t der Verschl√ľsselung

Ab Firmware-Version 1.14 stehen auf dem 878 zwei Sprachverschl√ľsselungstypen zur Verf√ľgung.
Der erste ist AES (Advanced Encryption Standard), der definitiv mit Motorola- und Hytera-Produkten kompatibel ist, die auch AES aktiviert haben. Um diese Art von Verschl√ľsselung einzustellen und erfolgreich mit einem anderen AES-verschl√ľsselten Funkger√§t zu kommunizieren, m√ľssen Sie folgendes tun:

Der andere Verschl√ľsselungstyp hei√üt 'Common'. Dieses Verschl√ľsselungssystem wird etwas anders eingerichtet:

Du kannst in der 878 nur einen Verschl√ľsselungstyp gleichzeitig ausw√§hlen: entweder AES oder Common (Normal oder Enhanced), nicht beides gleichzeitig. Verschl√ľsselung funktioniert nat√ľrlich nur auf DMR-Digital-Kan√§len.
Zur Kompatibilit√§t, wie bereits erw√§hnt, ist die AnyTone AES-Verschl√ľsselung mit Motorola- und Hytera-AES-Verschl√ľsselungen kompatibel.
Bei der 'Common'-Verschl√ľsselung - entweder im Standard- oder im Enhanced-Modus - ist diese nur mit anderen AnyTone 578 und 878 mit den gleichen Einstellungen kompatibel. Sie ist nicht mit anderen chinesischen Markenradio-Verschl√ľsselungen kompatibel und ist nicht mit Motorola Basic Privacy oder RC4 Enhanced Privacy kompatibel.
Die AnyTone-Radios werden niemals mit Motorola Basic Privacy kompatibel sein, da dies ein propriet√§res System ist, das Motorola anderen nicht erlauben w√ľrde zu kopieren; und wird niemals mit RC4 Enhanced Privacy kompatibel sein, da der SCT3258 physisch nicht in der Lage ist, DMR auf die gleiche Weise zu verarbeiten, die notwendig ist, um dieses bestimmte Verschl√ľsselungssystem zu erm√∂glichen.



Kompatibilit√§t von Zubeh√∂r f√ľr den AT-D878UV

Es wurde festgestellt, dass einige Zubeh√∂rteile f√ľr andere Funkger√§te auch mit dem 878 kompatibel sind:
Batterien: Die Batterien des Btech DMR-6X2 und des AnyTone AT-D878UV, sowie deren Ladeger√§te und Programmierkabel sind austauschbar, wie man es erwarten w√ľrde.
Programmierkabel: Programmierkabel von TYT MD-380 & TYT UV380 / Retevis RT3 & RT-3S und GD-77 funktionieren auch f√ľr den 868 / 878 / 6X2, beachten Sie jedoch, dass KEINES der anderen, regul√§ren Baofeng-Programmierkabel definitiv kompatibel ist.
Antenne: Jede anständige Einzelband- oder Dualbandantenne mit einem weiblichen SMA-Anschluss funktioniert auf dem 878.
Lautsprecher-Mikrofon: Jedes der regul√§ren Zwei-Stift-Lautsprecher-Mikrofone, die f√ľr die √ľblichen Baofeng-Radios usw. geeignet sind, funktioniert auch mit dem 878. Stellen Sie einfach sicher, dass der Stecker fest in die Buchsen des Lautsprecher-Mikrofons eingesteckt ist.

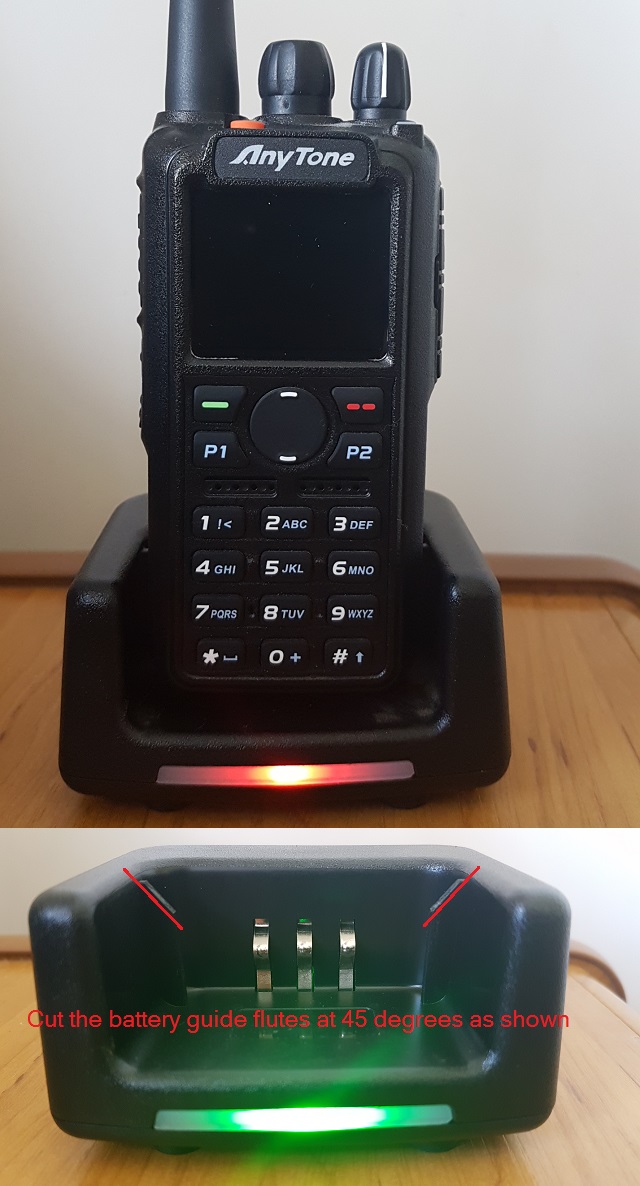

Ladeger√§t-Basis: Die Radioddity GD-77-, TYT MD-390- und Retevis RT3-Ladeger√§t-Basen k√∂nnen verwendet werden, um die 878-Batterie mit einer sehr geringf√ľgigen Modifikation aufzuladen, die weiter unten beschrieben wird
.





Brauchen Sie eine Ersatzbatterie f√ľr Ihr AnyTone AT-D868UV, AT-D878UV oder BTech DMR-6X2?

Wenn Sie in den Vereinigten Staaten sind, gibt es viele Optionen, um eine Ersatzbatterie zu erhalten. Aber f√ľr uns au√üerhalb der USA sind die Optionen begrenzt, da Verk√§ufer z√∂gern, nur eine Batterie zu senden, aus Angst, dass das Postsystem eine Batterie ohne ordnungsgem√§√üe Verpackung nach unklaren Sicherheitsrichtlinien beschlagnahmen wird. Ich hatte k√ľrzlich Gl√ľck und konnte direkt bei BTech bestellen und eine Batterie nach Australien schicken lassen, die das USPS und australische Postsystem durchlief und unsere Zoll-/Grenzschutzbeh√∂rde ohne Probleme passierte. Ihre Versandkosten sind auch ziemlich vern√ľnftig. Obwohl ich nicht versprechen kann, dass Sie in Ihrem Heimatland immer das gleiche erfolgreiche Ergebnis haben werden, versuchen Sie, bei BTech auf ihrer Website einzukaufen (in den Warenkorb legen):
https://baofengtech.com/purchase#tabs-5





Batteriemessgerät & wie es sich auf die tatsächliche verbleibende Batterielaufzeit bezieht

M√∂glicherweise sehen Sie, dass Ihr Batteriemessger√§t anzeigt, dass noch zwei Bl√∂cke Leben √ľbrig sind, aber was bedeutet das eigentlich? Wie genau ist diese Anzeige? Die Antwort variiert etwas, abh√§ngig davon, wie gut Ihre Batterie genutzt wird. √Ąltere und st√§rker genutzte Batterien haben weniger Kapazit√§t und scheinen im Vergleich zu neuen Batterien schneller zu entladen.
Die folgende Tabelle wurde durch Lesen der tats√§chlichen Spannung erstellt, die an den Batterieanschl√ľssen mit einer variablen geregelten Stromversorgung und einem hochwertigen Fluke-Multimeter gemessen wurde. Die Prozents√§tze der verbleibenden Kapazit√§t sind indikativ f√ľr eine Batterie in gutem Zustand und sind sehr ungef√§hr:


Vollständig
(drei Blöcke)
Zwei Blöcke Ein Block Aufladen
(Batterie-Blitzsymbol)
Bitte Batterie
aufladen!
Automatische
Abschaltung
> 7,46
√ľber 50%
6,85 - 7,46 Volt
3-50%
6,43 - 6,85 Volt
1-3%
6,00 - 6,43 Volt
tot-1%
unter 6,00 Volt
√ľberentladen
5,92 Volt
Radio schaltet aus


Die interne Batteriespannungsanzeige des Radios kann sehr genau sein, auf wenige Hundertstel Volt genau, wenn sie zuerst im vollständigen Testmodus kalibriert wird.





Tips f√ľr eine l√§ngere Akkulaufzeit

Während des Betriebs gibt es einige Dinge, die Sie tun können, um den Batterieverbrauch zu minimieren und somit eine längere Betriebszeit zu erreichen:


Die Art und Weise, wie Sie den Akku verwenden, bestimmt, wie oft er ohne Kapazitätsverlust aufgeladen werden kann. Hier sind einige Tipps, um sicherzustellen, dass Sie den maximalen Ladezyklus aus Ihren Batterien erhalten:

Halten Sie Batterien k√ľhl. Eine Lagerung, Aufladung oder Verwendung √ľber 30¬įC / 86¬įF f√ľhrt zu einem schnellen Abbau von Lithium-Ionen-Batterien. Lassen Sie sie jedoch auch nicht einfrieren.

  • Lithium-Ionen-Batterien m√∂gen es nicht, st√§ndig voll aufgeladen oder fast leer zu sein.
  • Wenn Sie eine Batterie eine Weile nicht verwenden werden, entladen Sie sie zur H√§lfte - bei der 868/878 wird dies bequemerweise angezeigt, wenn der Batterieanzeiger von drei vollen Bl√∂cken auf zwei Bl√∂cke wechselt - und lagern Sie die Batterie an einem k√ľhlen Ort.
  • Vermeiden Sie es, die Batterie h√§ufig vollst√§ndig zu entladen. Im Gegensatz zu NiCd- oder NiMH-Batterien, bei denen eine fast vollst√§ndige Entladung die beste Praxis war, bevorzugen Lithium-Ionen-Batterien es, nicht zu weit entladen zu werden. Sie sind tats√§chlich ziemlich gl√ľcklich damit, regelm√§√üig mit einer geringen Entladung zu zyklisieren und dann wieder ein wenig aufzuladen.
  • Sobald der Batterieanzeiger ein rotes Batteriesymbol mit einem Blitz anzeigt, schalten Sie das Radio sofort aus und laden Sie die Batterie auf.
  • Um die maximale Anzahl von Lade-Entlade-Ladezyklen aus der Lithium-Ionen-Batterie des 868/878 herauszuholen, ist es am besten, sie nur bis zu 75% Kapazit√§t oder 8,0 Volt (das AnyTone-Ladeger√§t stoppt bei 8,4 Volt oder 100% Kapazit√§t) aufzuladen und die Batterie dann nur bis zu 25% Kapazit√§t zu entladen, was etwa 7,3 Volt entspricht. Das Nicht-Vollst√§ndige Laden oder Entladen der Batterie macht offensichtlich keinen vollst√§ndigen Gebrauch von der gesamten verf√ľgbaren Batteriekapazit√§t, aber auf diese Weise wird die Batterie weniger belastet und Sie k√∂nnen m√∂glicherweise die Gesamtzahl der Male oder Zyklen verdoppeln, die die Batterie verwendet und dann wieder aufgeladen werden kann. Bei normalem Gebrauch kann eine Lithium-Ionen-Batterie bei Verwendung der voll verf√ľgbaren Kapazit√§t dieser Batterie 600-800 Mal aufgeladen werden, aber durch Begrenzung der Ladung auf 75% des Maximums und Entladung auf nicht weniger als 25% kann Ihre Batterie potenziell 1500 oder mehr Mal aufgeladen werden. Der gro√üe Nachteil dieser Technik besteht darin, dass der Benutzer seine Batterie sorgf√§ltig verwalten muss, und die Unannehmlichkeit dies zu tun, ist hoch.
  •

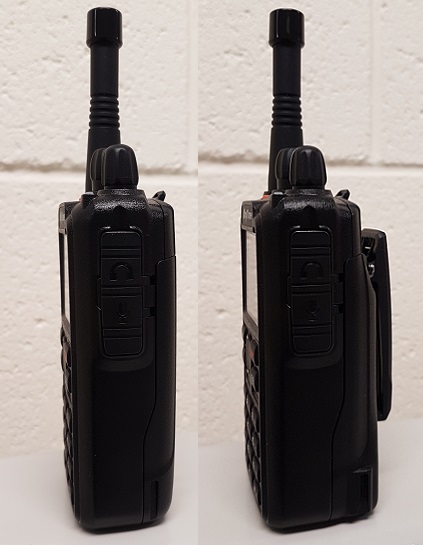

    Unterschiede bei Batteriegrößen

    Die Standardbatterie, die mit dem 878 geliefert wird, ist eine 3100mAh-Fettbatterie, w√§hrend das 6X2 sowohl mit dieser Fettbatterie als auch mit einer d√ľnnen 2200mAh-Batterie mit geringerer Kapazit√§t geliefert wird. Die kleinere Batterie macht das Radio leichter und schlanker, um es am G√ľrtel zu tragen oder in eine Tasche zu stecken. Hier ist ein Bild, das den Unterschied zwischen den beiden visuell zeigt:

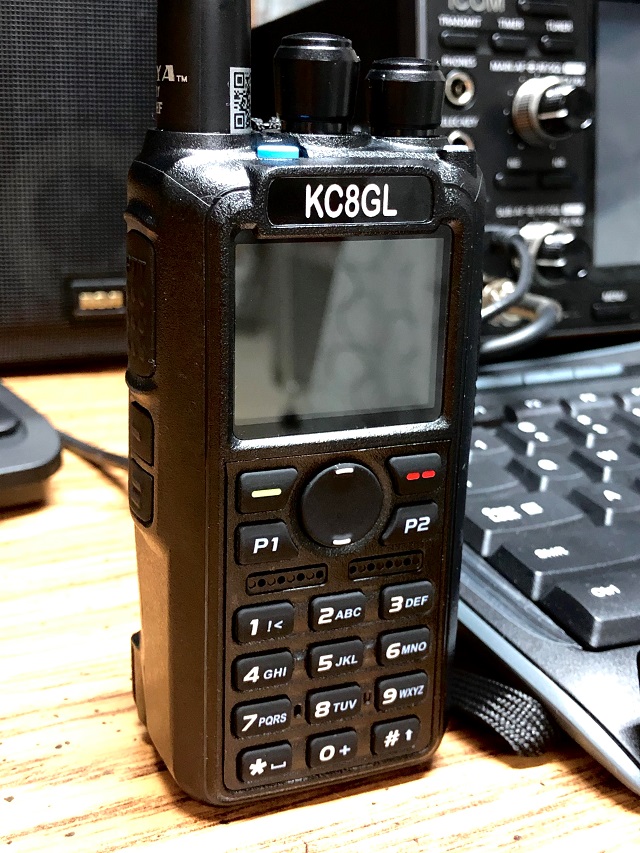

    Individuelle gravierte Rufzeichen-Aufkleber f√ľr Ihr Funkger√§t

    Dank Greg KC8GL k√∂nnen Sie einen ma√ügeschneiderten selbstklebenden Aufkleber f√ľr Ihr Funkger√§t bestellen, der perfekt zu den AnyTone 868 / 878- oder Btech 6X2-Radios passt und zu einem sehr attraktiven Preis erh√§ltlich ist. Greg empfiehlt, einen schwarzen Permanentmarker zu verwenden, um eine Linie Tinte um den wei√üen Rand der Etiketten zu ziehen, um das wei√üe Substrat zu verdecken und einen professionellen Look zu erzielen, sobald das Etikett installiert ist. Schauen Sie sich auch die sch√∂nen Ruftafeln aus Kirschholz an, die Greg herstellt. Ich empfehle sie sehr! Greg ist ein fantastischer Typ, schnell zu reagieren und bereit, alle Fragen zu beantworten, die Sie haben. Besuchen Sie seine Website unter:


    https://sites.google.com/view/kc8gl/







    3D-gedruckter Schreibtischständer

    Wenn Sie Zugang zu einem 3D-Drucker haben, gibt es dank PrintmasterSteve hier auf Thingverse eine Designvorlage f√ľr einen Schreibtischst√§nder, der exklusiv f√ľr die AnyTone 868 / 878- und Btech 6X2-Radios entwickelt wurde:


    https://www.thingiverse.com/thing:3141923

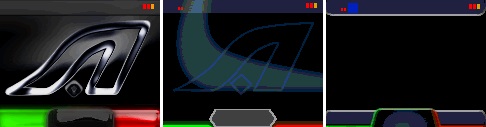

    Benutzerdefinierte Hintergrundanzeige-Dateien f√ľr Ihren AT-D878UV

    Tim DL2DMC hat sehr sch√∂ne Hintergrundanzeige-Dateien zum Download zur Verf√ľgung gestellt, die nat√ľrlich nur auf dem 878 funktionieren. Wenn Sie Ihre eigene Hintergrundanzeige erstellt haben und diese gerne mit anderen teilen m√∂chten, kontaktieren Sie mich bitte per E-Mail und ich werde sie hier f√ľr alle platzieren.


    http://www.geoo.de/AnytoneDL/D878UVscreens.zip




    Chris 2E0UKH hat eine Video-Vorschau dieser Hintergr√ľnde erstellt und zeigt Ihnen, wie Sie sie auf Ihr Radio hochladen k√∂nnen. Schauen Sie sich sein YouTube-Video hier an:

    https://youtu.be/tPMhNEPVgjw





    Anleitung zu den Symbolen und deren Bedeutung



    Dies sind die häufigsten Symbole, die Sie auf dem Display sehen werden:

    1. Signal empfangen, kein Signal vorhanden
    2. Signal empfangen, volle Stärke
    3. Niedrige RF-Ausgangsleistung ausgewählt
    4. Mittlere RF-Ausgangsleistung ausgewählt
    5. Hohe RF-Ausgangsleistung ausgewählt
    6. Turbo RF-Ausgangsleistung ausgewählt
    7. Batteriestandsanzeige
    8. Batterie zu stark entladen, sofort aufladen!
    9. SMS-Nachricht empfangen und noch nicht gelesen
    10. Automatische Abschaltfunktion aktiv - nur sichtbar, wenn Bluetooth ausgeschaltet ist
    11. CTCSS / PL-Ton / Sub-Ton aktiv auf diesem Kanal (nur analog)
    12. DCS / DPL-Ton aktiv auf diesem Kanal (nur analog)
    13. Farbcode-Nummer (nur f√ľr DMR-Digitalkan√§le)
    14. Aufnahmefunktion aktiv (funktioniert nur f√ľr DMR-Digitalkan√§le)
    15. Digitaler Monitor Einzelschlitzmodus aktiv (funktioniert nur f√ľr DMR-Digitalkan√§le)
    16. Digitaler Monitor Doppelschlitzmodus aktiv (funktioniert nur f√ľr DMR digitale Kan√§le)
    17. GPS noch keine Position gefunden
    18. GPS-Position erfasst
    19. VOX eingeschaltet
    20. Bluetooth eingeschaltet, kein Audiogerät gekoppelt
    21. Bluetooth-Audiogerät gekoppelt OK
    22. Bluetooth-PTT-Gerät noch nicht gekoppelt
    23. Bluetooth-PTT-Gerät gekoppelt OK
    24. Bluetooth-PTT-Gerät Batterie schwach
    25. Verschl√ľsselter Kanal (nur f√ľr DMR digitale Kan√§le mit Verschl√ľsselung eingestellt)
    26. Roaming-Suche
    27. Roaming-Repeater gefunden





    Alternative GPS-Symbole zum Herunterladen (nur f√ľr 878)
    Mit Dank an Francesco IK8JHL
    Beachten Sie, wie das GPS-Symbol f√ľr "gute Empfangsqualit√§t" in Rot dargestellt ist. Rot wird oft als Anzeichen f√ľr Misserfolg verwendet, daher kann es verwirrend sein, ein rotes Symbol zu verwenden, um guten GPS-Empfang anzuzeigen. Francesco hat dies korrigiert, indem er das GPS-Symbol komplett ge√§ndert hat und das Symbol gr√ľn macht, wenn der Empfang gut ist. Hier sind die Symbole, die ge√§ndert wurden:



    Diese werden mit dem UPDATE MODE auf das Radio geschrieben:




    1. Laden Sie das alternative GPS ICON_V1.22_M1-Paket (1,2 MB) von einem dieser Orte herunter und entpacken Sie es:
      Herunterladen √ľber Mega
      Herunterladen √ľber Google Drive
      Herunterladen √ľber Sabercat host
    2. Verbinden Sie das Radio mit Ihrem Computer √ľber das Programmierkabel
    3. Schalten Sie den 878 ein und halten Sie die PTT- und PF2-Tasten gedr√ľckt, bis UPDATE MODE angezeigt wird
    4. Starten Sie die CPS-Software und navigieren Sie zu den Men√ľs: Tool > Firmware and Icon Update. Wenn sich kein neues Fenster zum Firmware-Update automatisch √∂ffnet, k√∂nnen Sie die QX_Update_Firmware.exe-Anwendung manuell finden und starten.
    5. Wählen Sie "Open Update File" und zeigen Sie der Software die neue Icon-Pack-Datei ICON_V1.22_M1.spi an, und klicken Sie auf "Schreiben"
    6. Das Update dauert etwas mehr als 40 Sekunden, nach Abschluss das Radio auf normale Weise neu starten





    Hinweis zur Verwendung von 'verbesserter Mikrofon-Audio'

    Was macht Mic Enhance (Einstellungen > Funkger√§t-Einstellungen > Sound verbessern > Mic Enhance) eigentlich genau? Zun√§chst einmal sprechen wir dar√ľber, was es nicht tut. Sound verbessern / Mic Enhance hat keinerlei Auswirkungen auf den empfangenen Ton und auch keine Auswirkungen auf das √ľbertragene analoge FM-Audio.

    Was Mic Enhance tut, ist das Hinzuf√ľgen eines Hochpassfilters f√ľr Ihre Stimme bei der √úbertragung auf DMR. Dies d√§mpft die tiefen Frequenzen des Mikrofons, sodass Ihre Stimme bei tiefen T√∂nen etwas angenehmer zu h√∂ren sein kann. Wenn Sie Mic Enhance aktivieren, wird das auf DMR √ľbertragene Audio insgesamt etwas leiser. Um das auszugleichen, erh√∂hen Sie Ihre Mic-Level um zwei Stufen. Sie k√∂nnen Mic Enhance auch verwenden, um das auf DMR √ľbertragene Audio zu reduzieren, das FM-√ľbertragene Audio jedoch auf dem gleichen Pegel zu belassen, wenn Ihnen gesagt wird, dass Sie auf DMR zu laut, aber auf FM in Ordnung sind.

    Meine Empfehlung ist es, die Mic Enhance-Einstellung auf normal zu belassen, es sei denn, Sie haben einen spezifischen Bedarf.

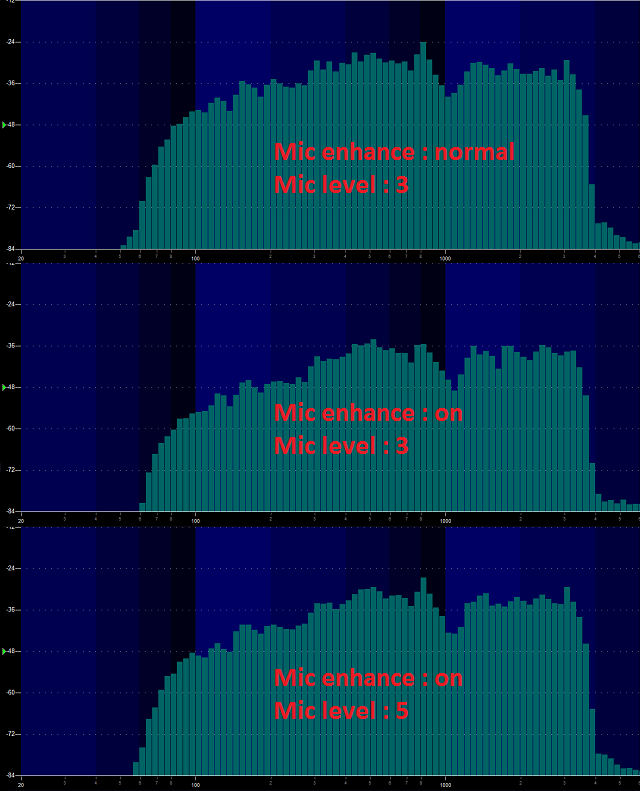

    Hier sind die √úbertragungs-Audio-Antwortdiagramme zu sehen, die mit einem Test-Audio-Clip √ľber DMR √ľbertragen wurden:







    Machen Sie Ihr Radio klang wie ein Motorola und andere lustige Tonsequenzen zum Spielen

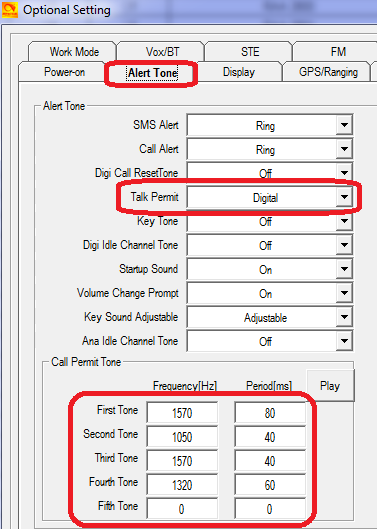

    Sie können Ihr Radio so einrichten, dass der Sendegenehmigungston wie bei einem Motorola DMR- oder P25-Radio klingt.

    Verwenden Sie diese Einstellungen unter "Optionale Einstellung" > "Alarmton", um den charakteristischen MotoTRBO DMR Chirp zu erzeugen:



    Es ist notwendig, den ersten Ton auf 80 ms und den letzten Ton auf 60 ms einzustellen, da das Radio die ersten 40 ms der Sequenz abschneidet. Auf diese Weise wird der TPT-Ton, der vom 878 ausgegeben wird, identisch mit dem bekannten MotoTRBO TPT-Klang sein.


    F√ľr einen Sendegenehmigungston eines Motorola-Trunking-Systems geben Sie Folgendes ein:
    1. 910 Hz f√ľr 60 ms
    2. 0 Hz f√ľr 20 ms
    3. 910 Hz f√ľr 30 ms
    4. 0 Hz f√ľr 20 ms
    5. 910 Hz f√ľr 70 ms
    Auf den ersten Blick passen diese Zahlen nicht genau zum Sendegenehmigungston des Motorola-Trunking-Systems, aber wenn man die leichten Verz√∂gerungen und Tonabschneidungen des AnyTone ber√ľcksichtigt, ist der tats√§chliche Klang, der vom Lautsprecher erzeugt wird, identisch.

    Von Steve WA7PTM stammt eine lustige Tonsequenz zum Ausprobieren. Sie k√∂nnen diese f√ľr den Aufrufton, den Leerkanalton oder den Aufrufzur√ľcksetzungston verwenden, ganz wie Sie m√∂chten.
    1. Ton = 1175 Hz f√ľr 200 ms
    2. Ton = 1319 Hz f√ľr 200 ms
    3. Ton = 1047 Hz f√ľr 200 ms
    4. Ton = 523 Hz f√ľr 200 ms
    5. Ton = 784 Hz f√ľr 200 ms
    Nun h√∂ren Sie die ber√ľhmte Melodie aus dem Film "Unheimliche Begegnung der dritten Art".

    Oder wie wäre es mit der Melodie "Manah Manah", die durch "Die Muppets" bekannt wurde?
    1. Ton = 1397 Hz f√ľr 150 ms
    2. Ton = 1760 Hz f√ľr 150 ms
    3. Ton = 1976 Hz f√ľr 50 ms
    4. Ton = 1568 Hz f√ľr 50 ms
    5. Ton = 1318 Hz for 50ms





    Verwenden des Adressbuchs zum Wählen von EchoLink-Knoten

    Mit freundlicher Genehmigung von Klaus DL5MCC

    EchoLink ist ein System, das es Funkamateuren erm√∂glicht, √ľber EchoLink-"Knoten", die √ľber das Internet miteinander verbunden sind, miteinander zu kommunizieren. Ein regul√§res analoges FM-Radio wird verwendet, um jeden Knoten zu erreichen. Um sich mit einem bestimmten Knoten √ľber einen FM-Simplex-Link (-L) oder -Repeater (-R) zu verbinden, w√§hlen Sie einfach die Knotennummer aus, indem Sie die Knotennummer, mit der Sie sich verbinden m√∂chten, per DTMF-T√∂nen √ľbertragen. Hier wird eine Methode beschrieben, mit der Sie Knotennummern im analogen Adressbuch speichern, abrufen und per Tastendruck w√§hlen k√∂nnen.

    1. Gehen Sie zun√§chst im CPS zu Analog > Analog Adressbuch und f√ľgen Sie jeden Knoten hinzu, den Sie schnell abrufen/w√§hlen m√∂chten. Die Knotennummer wird in der Spalte "Nummer" und der Knotenname / Rufzeichen in der Spalte "Name" eingegeben. Dieser Name wird auf dem Funkger√§te-Bildschirm angezeigt, so dass er jedem beliebigen Namen gegeben werden kann, der f√ľr Sie sinnvoll ist.

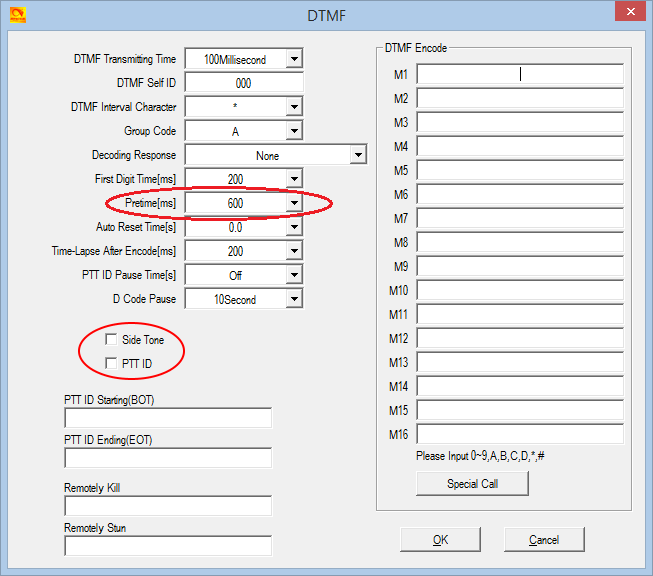

    2. Gehen Sie dann zu Analog > DTMF-Einstellungen und stellen Sie Folgendes ein:

      Es wird empfohlen, den Sideton auszuschalten, da Sie sonst den DTMF-Ton beim Senden mit voller Audio-Lautstärke hören (was möglicherweise störend laut sein könnte).
    3. Gehen Sie als nächstes zu Optional Settings > Other und stellen Sie Ihr Adressbuch wird mit seinem eigenen Code gesendet auf aus.
    4. Der letzte Schritt besteht darin, in jeden programmieren Kanal zu gehen, den Sie zum Verbinden mit Ihrem lokalen EchoLink-Knoten verwenden werden, und sicherzustellen, dass das Optionssignal auf DTMF gesetzt ist.


    Um eine Verbindung zu einem EchoLink-Knoten herzustellen, w√§hlen Sie die Frequenz / den Kanal eines nahegelegenen FM-Echo-Link-Knotens (-L) oder Repeaters (-L) aus. Dr√ľcken Sie dann die Liste-Taste (rote Taste) und w√§hlen Sie den Eintrag aus, den Sie anrufen m√∂chten. Wenn der gew√ľnschte Eintrag markiert ist, halten Sie einfach die PTT-Taste gedr√ľckt, w√§hrend die Sequenz von DTMF-T√∂nen √ľbertragen wird.
    Beachten Sie bitte, dass im analogen Adressbuch nur DTMF-Nummern gespeichert werden k√∂nnen. Alle anderen Zeichen (ABCD*#), die zur Steuerung einer Verbindung erforderlich sind, m√ľssen manuell √ľber die Tastatur eingegeben werden.

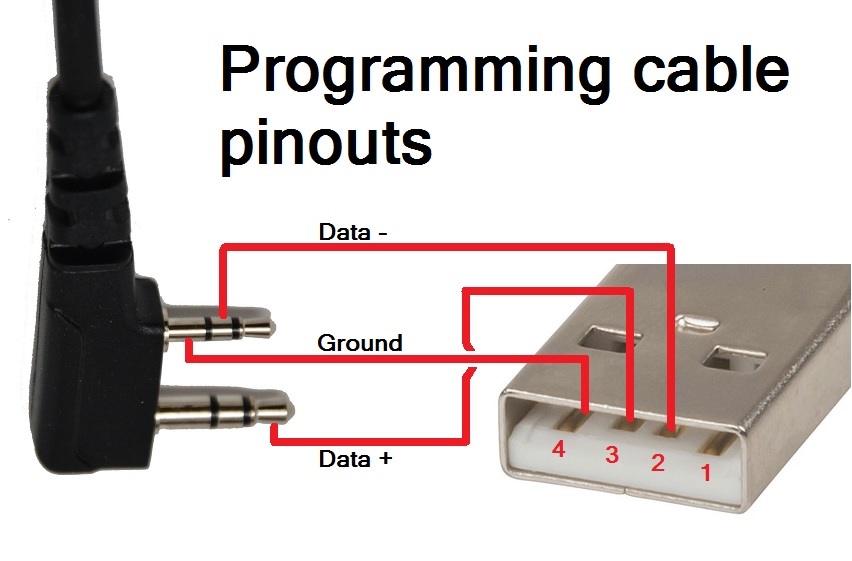

    868 / 878 / 6X2-Programmierkabel-Pinbelegung

    Im Gegensatz zu vielen anderen Baofeng-Programmierkabeln hat das 878-Kabel keine Elektronik im Inneren, benötigt jedoch einen Treiber, der installiert werden muss. Sie können sogar Ihr eigenes Ersatz-Programmierkabel herstellen, wenn Sie möchten, und diese Pinbelegung als Leitfaden verwenden. Vielen Dank an Thorsten DC2ZU, der meinen Fehler im ursprünglichen Diagramm korrigiert hat. Das Alinco DJ-MD5-Programmierkabel ist definitiv anders als das untenstehende, und ich habe das Diagramm dafür nicht, tut mir leid.

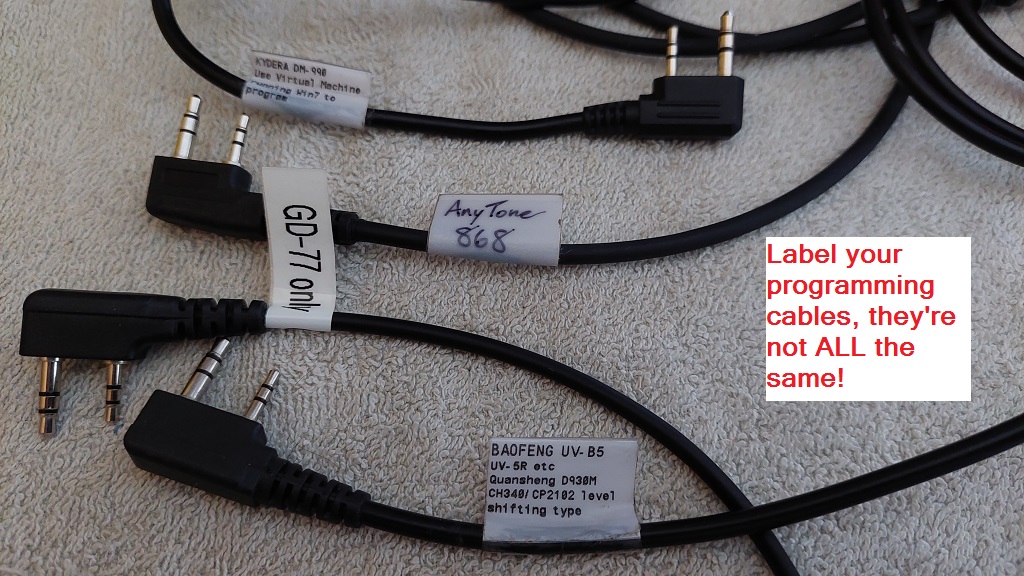

    Da wir gerade beim Thema Programmierkabel sind, ist es mittlerweile üblich, mehrere verschiedene Funkgerätemodelle zu besitzen, von denen jedes ein eigenes einzigartiges Programmierkabel hat. Entgegen der landläufigen Meinung sind NICHT ALLE Kabel gleich! Nur weil sie äußerlich gleich aussehen, bedeutet das nicht, dass sie intern gleich verkabelt sind. Es gibt einige andere Programmierkabel, die als Alternative zum AnyTone 878-Programmierkabel verwendet werden können, wie z.B. das Radioddity GD-77, TYT MD-380 & UV380, Retevis RT-3 & RT-3S, aber dies sind die einzigen getesteten, bewährten und bekannten kompatiblen Typen bisher. In jedem Fall, um spätere Verwirrung zu reduzieren - die möglicherweise dazu führt, dass das falsche Programmierkabel ergriffen wird und es nicht funktioniert, was Sie glauben machen könnte, dass das Kabel oder das Funkgerät auf irgendeine Weise fehlerhaft ist (ich habe sogar einen Fall gesehen, bei dem die Verwendung des falschen USB-Kabels zu tatsächlichen Schäden am PC-USB-Anschluss geführt hat!) - beschriften Sie Ihre Programmierkabel mit dem Modell des Funkgeräts, für das es bestimmt ist, sobald Sie es aus der Verpackung nehmen.











    Bekannte Tastenkombinationen für den Einschaltvorgang

    Es gibt mehrere Einschaltvorgänge, bei denen das Drücken von Tasten erforderlich ist, um bestimmte Modi auf dem 878 zu aktivieren, wie folgt:

    Einige dieser Sequenzen erfordern, dass Sie die Tasten bis zu zehn Sekunden lang gedrückt halten, bevor sie wirksam werden.

    Der Testmodus (PTT + 1) hat drei Zugriffsebenen:





    1. Normalerweise wird der Testmodus wie vom Werk komplett gehemmt sein
    2. Mit dem "Band Select"-Testmodus können Sie nur den MODE auswählen, um die Betriebsfrequenzbänder des Funkgeräts zu ändern
    3. Im vollständig entsperrten Testmodus ist von der Frontblende des Funkgeräts aus eine gewisse Kalibrierung/Justierung möglich, z.B. für Abweichungsniveaus, Ausgangsleistungsniveaus, angezeigte Signalstärke (RSSI), Squelch-Niveaus, Feineinstellung der Frequenz und mehr.

    Siehe den folgenden Abschnitt Aktivieren des vollständigen Test-/Selbstjustierungsmodus (hier klicken) für weitere Details.









    Auswahl der Betriebsbänder

    Es gibt viele verschiedene Bänder, die Sie je nach Ihrem Funktyp und Firmware-Version auswählen können.

    Beachten Sie, dass das Radio bei jedem Wechsel des MODEs zur√ľckgesetzt wird und Sie Ihre programmierten Daten verlieren. Stellen Sie sicher, dass Sie eine gespeicherte Kopie Ihres Codeplugs haben. Jeder gespeicherte Codeplug enth√§lt den unter dem er erstellt wurde, codierten MODE. Wenn Sie versuchen, denselben Codeplug nach einem Wechsel des MODEs neu zu laden, wird die CPS-Software ihn ablehnen und sagen, dass es das falsche Band ist. Um dies zu beheben, m√ľssen Sie die rdt-Datei des Codeplugs "hex editieren": √§ndern Sie Byte 0x0011, um es dem ausgew√§hlten MODE anzupassen. Wenn Sie zum Beispiel MODE=00002 einstellen, bearbeiten Sie Byte 0x0011 Ihres Codeplugs, um den hexadezimalen Wert 02 zu erhalten. Oder wenn Sie MODE=00010 einstellen, setzen Sie das Byte 0x0011 Ihres Codeplugs auf den hexadezimalen Wert 0A.
    Hinweis - Es gibt einen Fehler in der CPS-Programmiersoftware: Die lokale Information zeigt nicht das korrekte Frequenzband an, auf das das Radio eingestellt ist, aber unter "Modell > Modellinformationen" wird das korrekte Frequenzband angezeigt.

    Beginnen Sie damit, das Radio auszuschalten und dann die PTT- und 1-Tasten gedr√ľckt zu halten, w√§hrend Sie das Radio einschalten. Halten Sie diese beiden Tasten gedr√ľckt, bis Sie "TEST MODE" auf dem Bildschirm sehen. Nachdem Sie die Tasten losgelassen haben, startet das Radio mit dem Text "MODE:00000" am unteren Rand des Bildschirms.
    Wenn Sie diesen Bildschirm nicht sehen, m√ľssen Sie die AT-Options-Software herunterladen und das Kontrollk√§stchen "Bandauswahl" aktivieren und dies an das Radio zur√ľckschreiben. Siehe:


    AT-Optionen-Software herunterladen

    Drehen Sie das obere Drehrad, um die Modellnummer zu ändern, was folgendes auswählt:

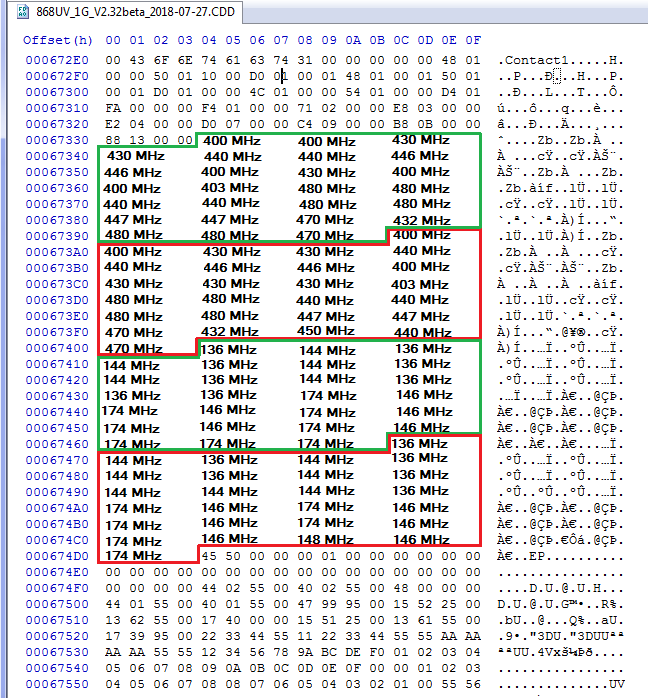

    Standard-MODI ausw√§hlbar f√ľr 878, 878-II, 868, Btech 6X2, Alinco DJ-MD5, Alinco DJ-MD5XGP:



    MODE 878 v1.27 & 878-II v2.05 RX 878 v1.27 & 878-II v2.05 TX 868 v2.40 RX 868 v2.40 TX 6X2 v2.04d RX 6X2 v2.04d TX DJ-MD5 v1.13e RX DJ-MD5 v1.13e TX DJ-MD5X v1.11 RX DJ-MD5X v1.11 TX
    00000 400-480 & 136-174 400-480 & 136-174 400-480 & 136-174 400-480 & 136-174 400-480 & 136-174 400-480 & 136-174 400-480 & 136-174 400-480 & 136-174 400-480 & 136-174 400-480 & 136-174
    00001 400-480 & 136-174 (12.5k only) 400-480 & 136-174 (12.5k only) 420-450 & 144-148 420-450 & 144-148 400-480 & 144-146 400-480 & 144-146 400-480 & 144-146 400-480 & 144-146 430-440 & 136-174 430-440 & 136-174
    00002 430-440 & 136-174 430-440 & 136-174 430-440 & 136-174 430-440 & 136-174 430-440 & 136-174 430-440 & 136-174 430-440 & 136-174 430-440 & 136-174 400-480 & 136-174 430-440 & 144-146
    00003 400-480 & 136-174 430-440 & 144-146 430-440 & 144-146 430-440 & 144-146 430-440 & 144-146 430-440 & 144-146 430-440 & 144-146 430-440 & 144-146 440-480 & 136-174 440-480 & 136-174
    00004 434-438 & 144-146 434-438 & 144-146 440-480 & 136-174 440-480 & 136-174 440-480 & 136-174 440-480 & 136-174 440-480 & 136-174 440-480 & 136-174 440-480 & 144-146 440-480 & 144-146
    00005 434-447 & 144-146 434-447 & 144-146 440-480 & 144-146 440-480 & 144-146 440-480 & 144-146 440-480 & 144-146 440-480 & 144-146 440-480 & 144-146 446-447 & 136-174 446-447 & 136-174
    00006 446-447 & 136-174 446-447 & 136-174 446-447 & 136-174 446-447 & 136-174 446-447 & 136-174 446-447 & 136-174 446-447 & 136-174 446-447 & 136-174 400-480 & 136-174 420-450 & 144-148
    00007 400-480 & 136-174 420-450 & 144-148 446-447 & 144-146 446-447 & 144-146 446-447 & 144-146 446-447 & 144-146 446-447 & 144-146 446-447 & 144-146 400-470 & 136-174 400-470 & 136-174
    00008 400-470 & 136-174 400-470 & 136-174 400-470 & 136-174 400-470 & 136-174 400-470 & 136-174 400-470 & 136-174 400-470 & 136-174 400-470 & 136-174 430-432 & 144-146 430-432 & 144-146
    00009 430-432 & 144-146 430-432 & 144-146 430-432 & 144-146 430-432 & 144-146 430-432 & 144-146 430-432 & 144-146 430-432 & 144-146 430-432 & 144-146 400-480 & 136-174 430-450 & 144-148
    00010 400-480 & 136-174 430-450 & 144-148 400-480 & 136-174 430-450 & 144-148 400-480 & 136-174 430-450 & 144-148 400-480 & 136-174 420-450 & 144-148 400-520 & 136-174 400-520 & 136-174
    00011 400-520 & 136-174 400-520 & 136-174 400-480 & 136-174 430-440 & 144-146 400-480 & 136-174 430-440 & 144-146 430-440 & 144-148 430-440 & 144-148 400-490 & 136-174 400-490 & 136-174
    00012 400-490 & 136-174 400-490 & 136-174 403-470 & 136-174 403-470 & 136-174 403-470 & 136-174 403-470 & 136-174 405-415 & 136-174 405-415 & 136-174 400-480 & 136-174 403-470 & 136-174
    00013 400-480 & 136-174 403-470 & 136-174             400-520 & 220-225 & 136-174 400-520 & 220-225 & 136-174

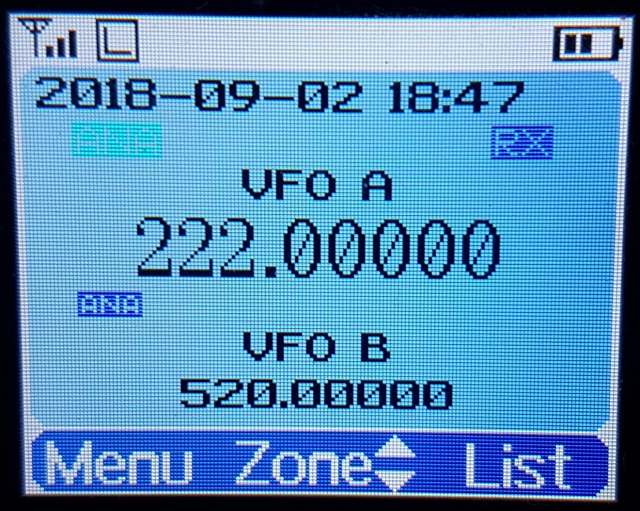

    00014* 400-520 & 220-225 & 136-174 400-520 & 220-225 & 136-174             420-520 & 220-225 & 144-148 420-520 & 220-225 & 144-148
    00015 420-520 & 144-148 420-520 & 144-148             430-440 & 144-147 430-440 & 144-147
    00016 430-440 & 144-147 430-440 & 144-147             430-440 & 136-174 136-174 only
    00017 430-440 & 136-174 136-174 only

    * MODE 14 kann bei aktuellen 878-Firmware-Versionen nicht direkt ausgew√§hlt werden. Sie m√ľssen zuerst ein Passwort eingeben, um dieses Band zu aktivieren. Wenn MODE und die Bandnummer angezeigt werden, dr√ľcken Sie eine beliebige Zahl auf der Tastatur und das Radio wird nach "INPUT PASSWORD:" fragen. Wenn Sie das Passwort kennen, geben Sie es ein, und dann sollten Sie in der Lage sein, MODE 00014 auszuw√§hlen.

    Schalten Sie dann das Radio aus, um Ihre ausgewählte Moduseinstellung zu speichern. Von diesem Zeitpunkt an verwendet Ihr Radio die Frequenzgrenzen, die der von Ihnen ausgewählten Moduseinstellung entsprechen. Sie können den Prozess jederzeit wiederholen, um die Modi zu ändern.
    Wenn Sie AT-Optionen verwenden, um das Band festzulegen, wird diese Software automatisch das Notwendige tun, um MODE 00014 zu aktivieren. Kenntnis des Passworts ist nicht erforderlich.
    Beachten Sie, dass es einen Fehler in der CPS-Programmiersoftware gibt: Lokale Informationen zeigen nicht das korrekte Frequenzband an, auf das das Radio eingestellt ist. Model > Model Information zeigt jedoch das korrekte Frequenzband an.
    Ab der Firmware-Version V1.11 des 878 sind aufgrund der FCC-Vorschriften f√ľr den Verkauf von Funkger√§ten weniger MODE-Optionen ausw√§hlbar. Das bedeutet jedoch nicht, dass diese anderen MODES tats√§chlich verschwunden sind, sie k√∂nnen nur nicht ausgew√§hlt werden. Sie k√∂nnen die AT Options-Anwendung verwenden, um eine dieser versteckten B√§nder auszuw√§hlen.

    Ich werde das Passwort f√ľr MODE 00014 unter keinen Umst√§nden weitergeben, da die FCC beginnt, diese Angelegenheiten genau zu √ľberpr√ľfen und wir nicht m√∂chten, dass der Zulassungsstatus f√ľr diese wunderbaren Radios widerrufen wird, was dazu f√ľhren w√ľrde, dass die AnyTone-Radios vom Markt genommen werden und niemand sie mehr genie√üen k√∂nnte.
    F√ľr die gro√üe Mehrheit der Benutzer besteht sowieso kein Bedarf, MODE 00014 zu verwenden. Die alternativen Firmware-Dateien, die unter erweiterte RX-Frequenzen mit alternativer Firmware verf√ľgbar sind, erm√∂glichen den Empfang des 220-MHz-Bands unter jeder MODE-Auswahl, was MODE 00014 √ľberfl√ľssig macht.

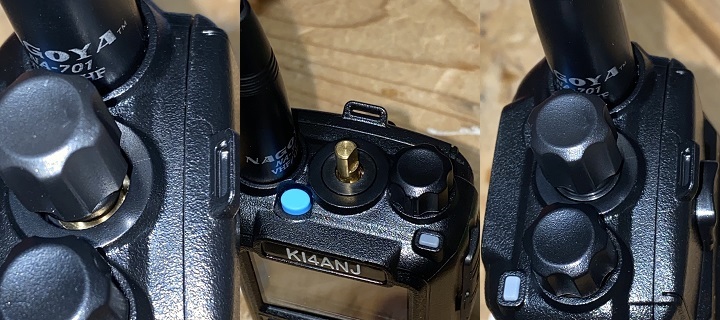

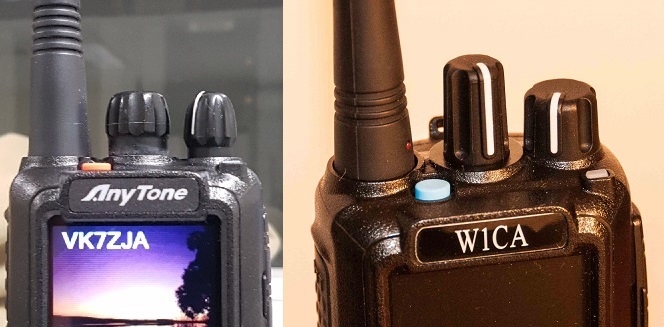

    Neue Kn√∂pfe f√ľr den 878. Einfach

    Die Kn√∂pfe, die vom Werk AnyTone angebracht sind, sind meiner Meinung nach eine schreckliche Konstruktion. Sie sind schwierig und rutschig zu greifen und sehen ein wenig seltsam aus. Einige Leute f√ľgen den vorhandenen Kn√∂pfen ein wenig Schrumpfschlauch f√ľr einen besseren Griff hinzu. Sie k√∂nnen auch die Kn√∂pfe durch Kn√∂pfe von anderen Funkger√§ten ersetzen. Die Original-Kn√∂pfe lassen sich einfach abziehen, es sind keine speziellen Werkzeuge erforderlich.
    Ich empfehle einige Aftermarket-Kn√∂pfe, die f√ľr Motorola MTX, GP339 und einige PRO-Serien-Funkger√§te geeignet sind. Der kleinere Knopf muss etwas aufgebohrt werden, w√§hrend der gr√∂√üere Knopf etwas ben√∂tigt, um ihn an der Abstimmwelle zu befestigen. Hei√ükleber funktioniert gut.
    George, W1CA, empfiehlt einige Motorola-Kn√∂pfe f√ľr die XPR3000- oder XPR7000-Serie von Funkger√§ten als Ersatz. Diese Kn√∂pfe m√ľssen nicht gebohrt werden, aber die Fl√§che auf der Kanalwelle muss etwas verl√§ngert werden, damit der h√∂here Knopf vollst√§ndig auf die Welle passt. (Achten Sie beim Feilen der Welle darauf, Ihr Funkger√§t nicht zu zerkratzen) Beide Knopfs√§tze sehen und f√ľhlen sich bei der Verwendung viel besser an und die Kn√∂pfe k√∂nnen auf eBay f√ľr nur wenige Dollar gekauft werden:



    Eine weitere M√∂glichkeit besteht darin, die Lautst√§rke- und Kanalw√§hlerkn√∂pfe des TYT MD-380 zu verwenden. Diese passen perfekt ohne jegliche Modifikation und k√∂nnen als Ersatzteile bei verschiedenen Anbietern erworben werden. Von Allen KI4ANJ kommt dieser Hinweis bei Verwendung von MD-380-Kn√∂pfen: Aufgrund der Konstruktion des MD-380-Kanalw√§hlerknopfs bleibt ein Teil des Messingringmutter um die Basis des Knopfes sichtbar. Dies kann verbessert werden, indem man eine schwarze Nylon-Unterlegscheibe der Gr√∂√üe M6 anbringt. Es ist eine sehr enge Passung und ben√∂tigt nichts, um es an Ort und Stelle zu halten und f√ľllt die L√ľcke perfekt aus.







    Antennen f√ľr den 868/878/6X2

    Die ’
    beste’ Antenne h√§ngt von vielen Faktoren ab. √úberlegungen wie ob Sie das Funkger√§t am G√ľrtel tragen m√∂chten, ob Sie die k√ľrzeste Antenne ben√∂tigen oder ob Sie eine Antenne mit Kompromisslosigkeit in der Leistung ben√∂tigen, sind alles Fragen, die gestellt werden m√ľssen, um die beste f√ľr Ihren Einsatz zu ermitteln. Die folgenden Antennen sind diejenigen, die ich benutze, und die Gr√ľnde daf√ľr:

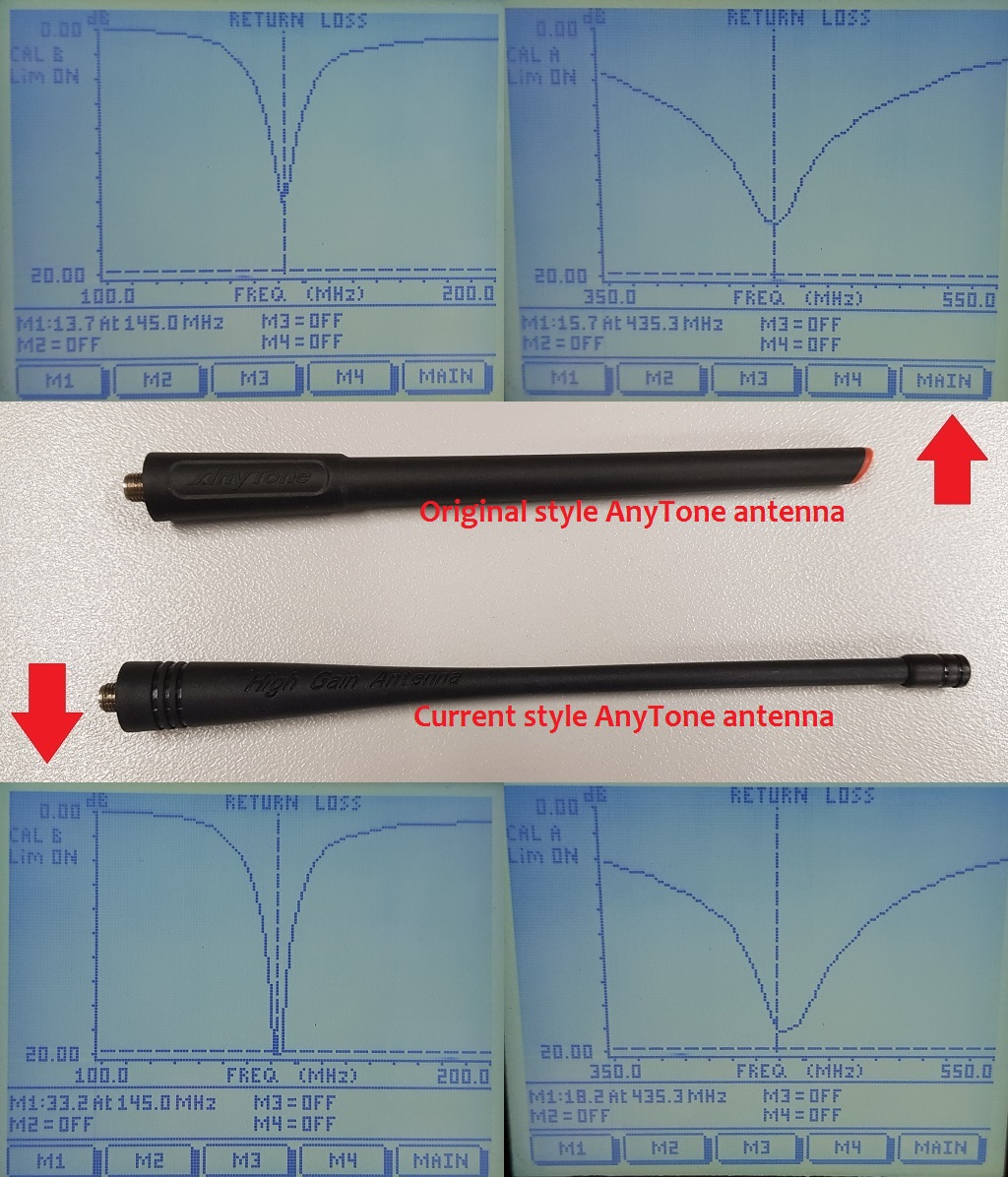

    Die Standardantenne, die AnyTone mit dem 878 mitliefert, ist tats√§chlich eine herausragende Antenne. Es ist bei weitem die beste Antenne, die mit einem Radio mitgeliefert wird. Schauen Sie sich diese Messungen der AnyTone-Antenne an, die mit einem professionellen Anritsu SiteMaster S331 durchgef√ľhrt wurden:



    Diese Ergebnisse sind hervorragend: Eine R√ľckflussd√§mpfung von 33,2 dB bei VHF entspricht einem VSWR von 1:1,05 und bei UHF, wo die R√ľckflussd√§mpfung 18,2 dB betr√§gt oder einem VSWR von 1:1,28, k√∂nnen Sie sicher sein, dass der Gro√üteil der an die Antenne gesendeten Leistung tats√§chlich abgestrahlt wird. Diese Ergebnisse sind sogar besser als bei einer echten Nagoya NA-666 oder Diamond SRH-519! (Obwohl der zus√§tzliche Vorteil von zwei Zoll bei der NA-666 das etwas schlechtere VSWR-Ergebnis ausgleicht)
    Dies ist ein Fall, in dem der Kauf einer Aftermarket-Antenne nicht erforderlich ist - tats√§chlich k√∂nnten Sie Ihr Geld f√ľr eine Antenne verschwenden, die nicht so gut funktioniert. Nat√ľrlich sollten Sie sich davon nicht abhalten lassen, eine k√ľrzere oder superflexible Antenne zu ben√∂tigen, aber wenn Sie denken, dass ALLE vom Werk gelieferten Antennen M√ľll sind - denken Sie nochmal. Gut gemacht, AnyTone!
    Welche Antenne Sie auch w√§hlen, stellen Sie sicher, dass der Anschluss an der Antenne ein weiblicher SMA-Anschluss ist. Andernfalls k√∂nnen Sie gerne verschiedene Arten ausprobieren und sehen, was f√ľr Sie am besten funktioniert.





    Schutz vor Kratzern auf dem Bildschirm.Einfach

    Um Ihre Kunststofflinse vor Kratzern zu sch√ľtzen, k√∂nnen Sie Bildschirmschutzfolien kaufen, √§hnlich wie beim Schutz von Handybildschirmen, jedoch speziell f√ľr den Bildschirm des 878 gemacht. Diese k√∂nnen Sie auf eBay finden.
    Wenn Ihr Bildschirm bereits verkratzt ist, funktioniert eine Polierpaste aus Kunststoff und Acryl namens PolyWatch sehr gut, um Kratzer zu entfernen und wird dringend empfohlen. Verwenden Sie nur sehr leichten Druck auf dem Bildschirm, da einige Personen es geschafft haben, ihre Bildschirmlinse zu zerbrechen.

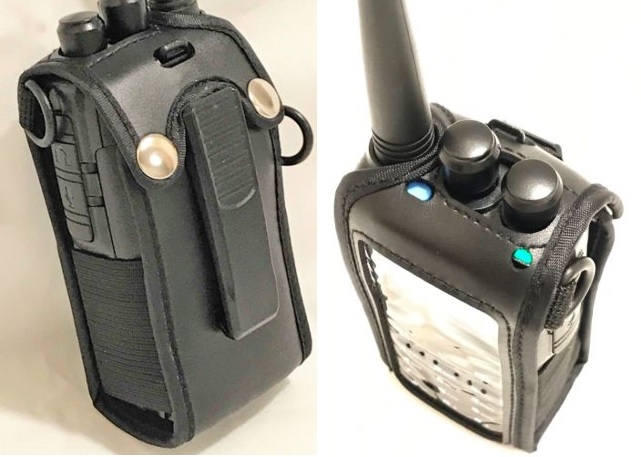

    Schutzh√ľlle f√ľr 868 / 878 / 6X2

    PowerWerx bietet eine robuste Schutzh√ľlle f√ľr USD 29,99 an, die sehr professionell aussieht. Hier k√∂nnen Sie es anzeigen:


    https://powerwerx.com/csc-868-anytone-atd868uv-nylon-radio-case

    GigaParts verkauft auch eine √§hnliche Schutzh√ľlle, tut es aber nicht mehr.
    Auf eBay gibt es generische Lederetui-Schutzh√ľllen aus China f√ľr rund USD 12-15 (ohne Porto), die Benutzer als ziemlich gut melden, und ein anderer eBay-Benutzer jeepbangkok verkauft auch eine leichte Schutzh√ľlle f√ľr etwa USD 17 (ohne Porto), die ich habe und ebenfalls als ziemlich gut melden kann.

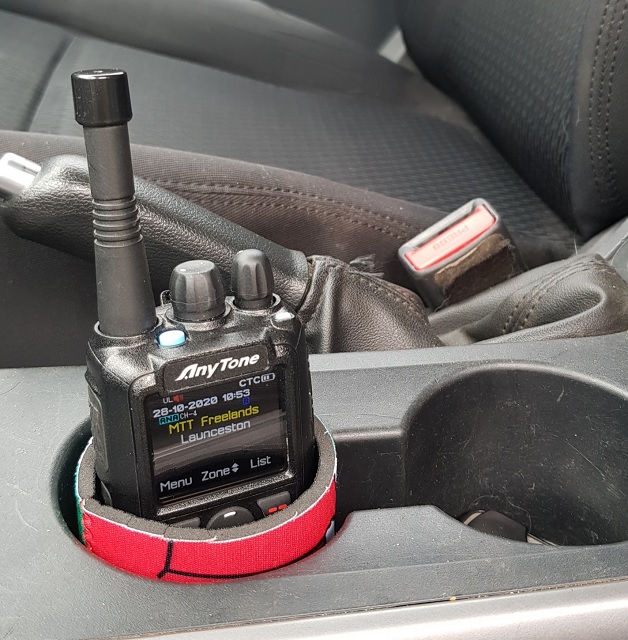

    Verwendung eines Getr√§nkehalters im Auto f√ľr den 868 / 878 / 6X2

    Sie m√∂chten Ihren Funkger√§t im Auto in einem Getr√§nkehalter aufbewahren, haben aber Angst vor Kratzern, Abnutzungen oder dass das Ger√§t locker im Halter herumrutscht? Hier ist eine sehr einfache und g√ľnstige L√∂sung f√ľr das Problem: Verwenden Sie einen zugeschnittenen Schaum- oder Neopren-Getr√§nkedosen-K√ľhler. Andere haben auch erfolgreich Clip-On-Getr√§nkehalter verwendet, um das Radio h√∂her am Fenstersims zu halten, wo das Radio einen besseren Empfang hat.

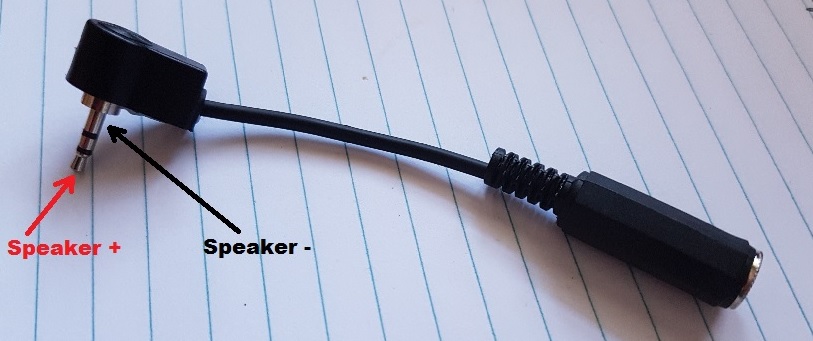

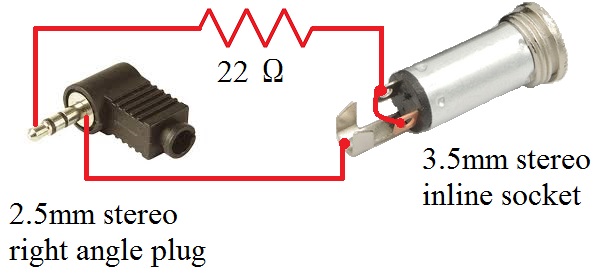

    DIY Kopfhöreradapter. Einfach

    Hier ist ein einfacher und leicht zu fertigender Adapter, damit du mit normalen Kopfh√∂rern den 878 h√∂ren kannst. Du ben√∂tigst einen Stereo-2,5mm-Audiostecker mit rechtem Winkel, eine Stereo-3,5mm-Audiobuchse, ein kurzes St√ľck geschirmtes Audiokabel und einen 22-Ohm-1/4-Watt-Widerstand. Verbinde sie gem√§√ü dem untenstehenden Schaltbild und schon kann es losgehen. Ich habe den Audiostecker mit Hei√ükleber gef√ľllt, um die Verbindung zu sichern und dem Stecker etwas mehr Stabilit√§t zu geben.







    Hinweis bei Verwendung eines Bluetooth-Ohrhörers

    Martin G8FXC hat einen Hinweis zur Verwendung eines Bluetooth-Ohrh√∂rers. Er hat einen Jabra Bluetooth-Ohrh√∂rer getestet, der eine Funktion hat, mit der der Benutzer die zuletzt gew√§hlte Nummer durch Doppeltippen auf die "Antwort" -Taste des Ohrh√∂rers bei Verwendung mit einem Mobiltelefon neu w√§hlen kann. Als er den Ohrh√∂rer mit dem 878 gepaart hat, stellte er fest, dass ein Doppeltippen auf die Antworttaste das 878 in die Sendung schickt und ein einzelner Tippen zur R√ľckkehr zum Empfangen f√ľhrt. Martin sagt, er habe einige verschiedene Headsets ausprobiert und nur Jabra-Modelle mit einer Doppeltipp-Funktion zum Antworten gefunden. Es wurde auch festgestellt, dass der Plantronics M25-Ohrh√∂rer auf die gleiche Weise funktioniert. Wenn Sie einen Bluetooth-Ohrh√∂rer mit √§hnlicher Funktion haben, probieren Sie es aus, es k√∂nnte auch mit Ihrem Funkger√§t funktionieren.





    Wie man die Wiedergabe von Aufnahmen mit PC-Software steuert. Einfach

    Dank an Francesco

    Der 868/878 hat die F√§higkeit, DMR-√úbertragungen aufzunehmen und sp√§ter wiederzugeben. Ziemlich nifty, oder? Wussten Sie auch, dass Sie die Wiedergabe dieser Aufnahmen √ľber PC-Software verwalten k√∂nnen? AnyTone hat eine Software namens QXRecord.exe entwickelt, mit der Sie Aufnahmen anzeigen und starten k√∂nnen, die vom Radio aufgezeichnet wurden. Leider erm√∂glicht die Software kein Importieren von Aufnahmen, damit sie auf Ihrem PC gespeichert werden k√∂nnen.
    Um dies zu tun, m√ľssen Sie ein zweites Programmierkabel erhalten und es durch sehr sorgf√§ltiges Abschneiden nur der Spitze des 2,5-mm-Steckers modifizieren. Dies wird im folgenden Video gezeigt. Vergessen Sie nicht, dass die Programmierkabel f√ľr den TYT MD-380 und UV380, Retevis RT3 und RT-3S sowie Radioddity GD-77 dieselben f√ľr den 868/878 sind. Wenn Sie also ein Ersatzkabel haben, k√∂nnen Sie es verwenden und modifizieren.
    Die QXRecord.exe-Software wurde in neueren CPS-Versionen von AnyTone nicht mehr enthalten, sodass Sie nach fr√ľheren Versionen suchen m√ľssen, um diese Software zu finden, die sich im Aufzeichnungsverzeichnis Ihrer CPS-Installation befindet.
    Also, dank Francesco, schauen Sie sich sein Video an, das das modifizierte Programmierkabel und die QXRecord-Software in Aktion zeigt.


    https://www.youtube.com/watch?v=7h1P-4eoF60

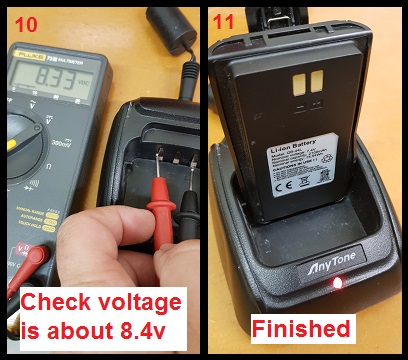

    Anpassung des Radioddity GD-77, TYT MD-390 oder Retevis RT3 Ladegeräts für den 878. Einfach

    Durch Abschneiden der Batterieführung ’Flutes’ wie unten gezeigt, kann die GD-77 / MD-390 oder RT3 Ladestation zum Laden der AnyTone- oder Btech-Radios verwendet werden. Der einzige Nachteil ist, dass diese Ladegeräte nur mit einer Ladestromstärke von 500 mA laden, was bedeutet, dass der Akku doppelt so lange zum vollständigen Laden benötigt wie mit dem Original-Ladegerät.

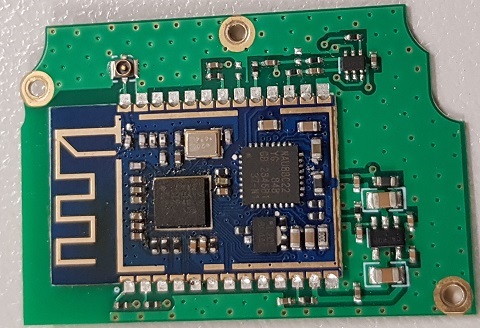

    Wie man das Funkgerät auseinanderbaut / das neue Bluetooth-Modul einbaut Mäßig

    Dank an Duane N6DMR

    Hier ist ein ausgezeichnetes Video, kommentiert von Duane N6DMR, wie man das 868/878/6X2-Funkgerät auseinanderbaut. Es zeigt, wie das optionale Bluetooth-Modul und dessen Antenne eingebaut wird, und dann die Montage des Funkgeräts.


    https://www.youtube.com/watch?v=6ZPMJs6bwbQ

    Einige meiner eigenen Hinweise, die zum Video passen:









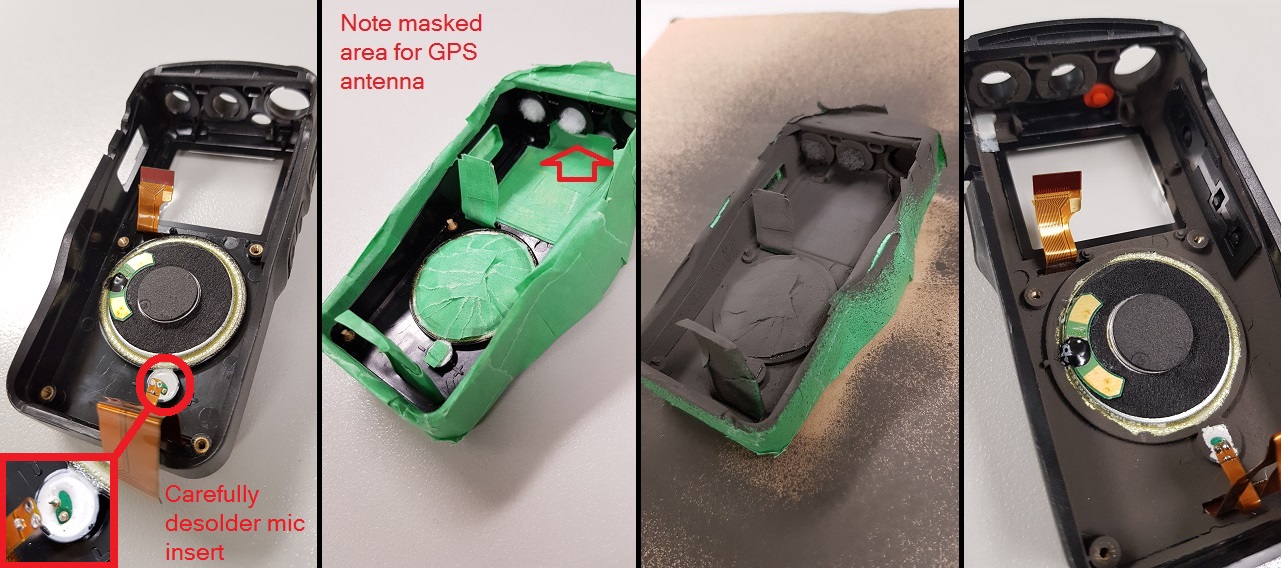

    Verbesserung der Sichtbarkeit von LEDs auf der Oberseite Mäßig

    Meiner persönlichen Meinung nach ist die LED auf der Oberseite nicht hell genug, um im Tageslicht zu sehen, was vor sich geht. Nachdem das Radio auseinandergenommen wurde, wird deutlich, dass die Tri-Colour-LED hell genug ist. Das Problem ist jedoch, dass nicht genug Licht durch das 'Lichtrohr' nach oben zum Radio gelangt. Dies wurde relativ einfach durch Platzieren von silber-reflektierendem Klebeband oder Farbe hinter dem Bereich, in dem sich das Lichtrohr befindet, und durch Ziehen des unteren Randes des Lichtrohrs, sodass es auf der Oberseite der Display-PCB sitzt, behoben. Dadurch wird mehr von der LED-Ausgabe in das Lichtrohr gekoppelt und es ist einfacher im Tageslicht zu sehen.





    Erweitern der RX-Frequenzen Einfach

    Geeignet f√ľr 868/878/878-II/6X2/DJ-MD5/DJ-MD5X
    Von der Fabrik aus deckt das 868 MHz Funkger√§t den Frequenzbereich von 136-174 MHz und 400-480 MHz ab und das 878 MHz Funkger√§t bis zu 520 MHz. Es gibt jedoch L√§nder auf der Welt, die den Funkfrequenzbereich √ľber 480 MHz f√ľr Zwei-Wege-Funk nutzen, und diese Modifikation erm√∂glicht es Ihnen, diese √úbertragungen zu h√∂ren. Die TX-√úbertragung ist in diesen erweiterten Bereichen absichtlich blockiert. Die Modifikation √∂ffnet nur die Radio-Hardware, einige Tricks sind immer noch notwendig, um au√üerhalb des Frequenzbereichs liegende Frequenzen mit der Software zu programmieren.
    Im Herzen des 878 befindet sich ein AT1846S ‘Radio-on-a-Chip’, das f√ľr den Betrieb von 134-174 MHz, 400-520 MHz und 200-260 MHz ausgelegt ist. In der Praxis wird der Chip sogar mehr abdecken, wie Sie bald sehen werden.




    Um diese Modifikation durchzuf√ľhren, befolgen Sie die folgenden Schritte:




    1. Laden Sie das frequenz-erweiterte modifizierte Firmware-Paket (6,0 MB) herunter, das Firmware-Pakete f√ľr alle Modelle 868 / 878 / 878-II / 6X2 / DJ-MD5 / DJ-MD5X von enth√§lt:
      Download via Mega
      Download via Google Drive
      Download via Sabercat host
    2. Entpacken Sie das Paket und suchen Sie Ihr Modellradio in den Ordnern
    3. Stellen Sie sicher, dass Sie Ihre Codeplug (rdt) Konfigurationsdatei gespeichert haben
    4. Verwenden Sie die reguläre Firmware-Aktualisierungssoftware und den -Prozess, um diese frequenz-erweiterte Firmware an das Radio zu senden.
    5. Wenn erforderlich, aktualisieren Sie Ihre Codeplug / rdt-Konfigurationsdatei, um mit der heruntergeladenen Firmware-Version kompatibel zu sein. Wenn Sie Ihre gespeicherte Codeplug rdt-Konfigurationsdatei wiederverwenden m√∂chten, m√ľssen Sie m√∂glicherweise ein Byte mit einem Hex-Editor wie unten detailliert √§ndern.
    6. Genie√üen Sie eine tats√§chliche zus√§tzliche Empfangsfrequenzabdeckung von etwa 130-178 MHz, 195-290 MHz (mit einer L√ľcke zwischen 200-210 MHz auf dem 868 & 6X2) und 390-527 MHz (variiert von Radio zu Radio)

    Das Ergebnis kann nat√ľrlich variieren, aufgrund von individuellen Toleranzen in Radio- und Bauteilherstellung. Sie k√∂nnen den VFO verwenden und Speicherkan√§le hinzuf√ľgen, um diese neuen erweiterten Empfangsfrequenzbereiche zu nutzen. Manchmal k√∂nnen Sie Frequenzen nicht √ľber die Tastatureingabe eingeben, die mit einer 2, 3 oder 5 beginnen (z.B. jede Frequenz im Bereich von 200, 300 oder 500 MHz), der einzige Weg, um dorthin zu gelangen, ist √ľber viel Knopfdrehen im VFO-Modus oder die Verwendung der Auf-/Ab-Tasten zur Abstimmung in 1-MHz-Schritten.

    Um au√üerhalb des √ľblichen Frequenzbereichs das CPS-Programmiersoftware zu verwenden, musst du die Exportieren-Bearbeiten-Importieren Methode verwenden: Programmiere einige Dummy-Kan√§le mit g√ľltigen, aber leicht erkennbaren Frequenzen, zum Beispiel 456 MHz. Verwende dann die Exportieren Funktion (Werkzeug > Exportieren > Kanal > gib ihm einen Namen > exportieren) und speichere deine exportierten Kan√§le. √Ėffne die exportierte Datei mit einem Texteditor - suche nach den Dummy-Kan√§len, die du zuvor eingegeben hast, und bearbeite die Frequenzen wie gew√ľnscht und speichere die Datei. Verwende in der CPS-Software die Importieren Funktion (Werkzeug > Importieren > Kanal > finde deine bearbeitete CSV-Datei > importieren), um die Kan√§le mit au√üerhalb des √ľblichen Frequenzbereichs bearbeiteten Frequenzen in das Radio zu bringen.

    Aber wie wissen wir, ob es tatsächlich funktioniert und nicht nur eine Frequenz anzeigt und sonst nichts? Praktischerweise hat der 878 eine Eigenheit, die dir sagt, ob der Empfänger "entsperrt" ist und nicht bei dieser Frequenz arbeitet: programmiere einen Knopf als FM-Monitor oder schalte den Squelch-Level aus. Wenn das Radio ein pulsierendes oder knallendes Geräusch macht, ist der Empfänger entsperrt und funktioniert nicht bei dieser Frequenz. Wenn du ein konstantes Rauschen hörst, deutet dies darauf hin, dass der Empfänger gesperrt ist und so gut funktioniert, wie er kann.
    Wenn du einen Signalgenerator hast, kannst du testen, ob der 878 tatsächlich dieses Signal empfängt, oder du kannst ein Off-Air-Signal verwenden, um zu bestätigen, dass der Empfang funktioniert.
    Die √úbertragung erfolgt weiterhin gem√§√ü jedem Modus. In der Regel sperrt der Empf√§nger und funktioniert tats√§chlich im Bereich von 130-178 MHz, 195-290 MHz (mit einer L√ľcke zwischen 200-210 MHz auf 868/6X2) und 390-527 MHz, obwohl die Empfindlichkeit bei Frequenzen zwischen 210-400 MHz ziemlich stark variiert.

    In der erweiterten Firmware ist auch eine alternative Schriftart enthalten, die etwas leichter zu sehen sein kann als die Originalschriftart. Hier ist ein Beispiel, wie die neue alternative Schriftart aussieht, falls du interessiert bist.









    Kann ich mit einem AnyTone 868 oder 878 oder Btech 6X2 oder DJ-MD5 das VHF-Luftfahrtband empfangen?

    Sie werden feststellen, dass diese Modifikation den Empfang einiger Frequenzen im VHF-Luftfahrtband erm√∂glicht. Wie gut empf√§ngt das Funkger√§t hier? Nicht perfekt, da es sich ausschlie√ülich um einen FM- und DMR-Empf√§nger handelt und Luftfahrtsignale AM-Modulation verwenden. Aber wenn Sie eine schmalbandige FM-Einstellung ausw√§hlen und um 2,5 kHz von der Frequenz abstimmen, k√∂nnen st√§rkere AM-Luftfahrtsignale mit einigen Verzerrungen empfangen werden. Schauen Sie sich dieses YouTube-Video f√ľr ein Beispiel an:


    https://youtu.be/_F1i_tmPepU





    Was ist mit 220 MHz? Kann das 868 / 878 / 6X2 / DJ-MD5 / DJ-MD5X auf dem 1,25-Meter-Band verwendet werden?

    Sie sollten das Radio auf diesem Band nur f√ľr den Empfang verwenden, da der Sender nicht f√ľr 220 MHz ausgelegt ist und ein Versuch, auf dieser Frequenz zu senden, enorme Belastungen auf den VHF-Sendetransistor legen und ihn m√∂glicherweise besch√§digen wird. In jedem Fall betr√§gt die Ausgangsleistung bei 220 MHz nur etwa 100 Milliwatt. In Bezug auf den Empfang bei 220 MHz ist das 868 in diesem Bereich sehr unempfindlich, aber das 878 ist, obwohl nicht √ľberragend, aufgrund einer anderen Empfangsfrontend-Tracking-Anordnung deutlich besser.

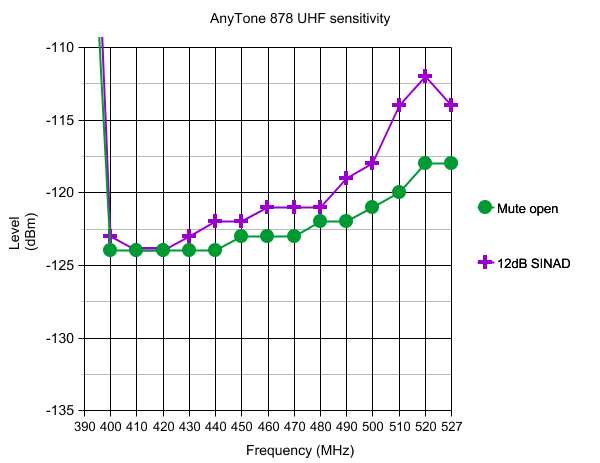

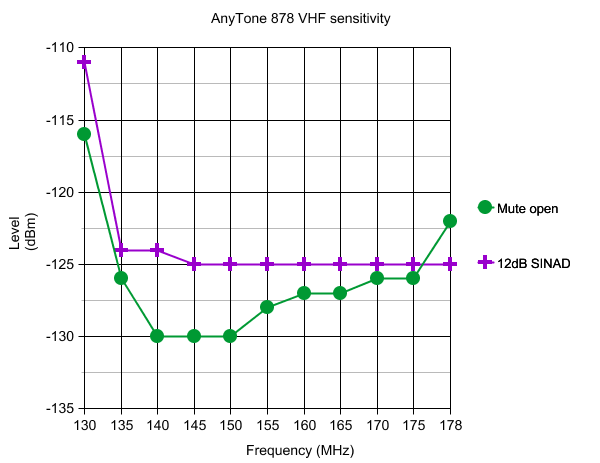

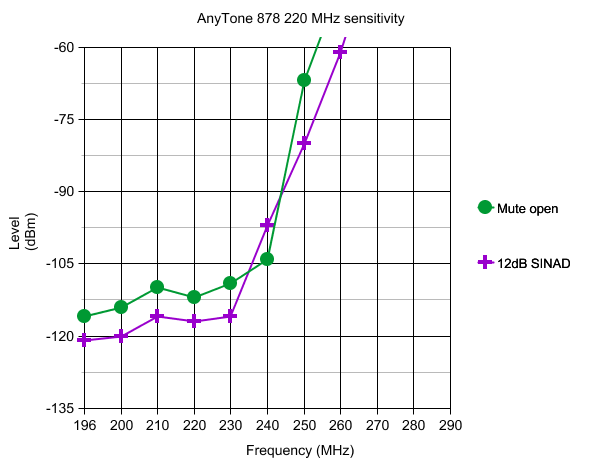

    Siehe die Empfindlichkeitsdiagramme unten:









    Diese Messungen wurden alle im Narrowband FM-Modus durchgef√ľhrt. Wideband FM-Ergebnisse sind 2 dB h√∂her. Die DMR-Empfindlichkeit wird mit -117,4 dBm f√ľr BER 5% und -110 dBm f√ľr BER 1% angegeben.

    Zusammenfassung: 0,13 ¬ĶV VHF // 0,32 ¬ĶV 220 MHz // 0,18 ¬ĶV UHF f√ľr 12dB SINAD in Narrowband FM.





    Ich habe gehört, dass das VHF auf dem 878 taub ist. Stimmt das?

    In einem Wort: Nein. Einige Leute haben sich darüber beschwert, dass das Radio auf VHF taub ist, aber ich kann einfach keine Beweise dafür finden.
    Im Labor produziert der 878 mit hochwertigem, kalibriertem Hewlett Packard RF-Testequipment ausgezeichnete VHF-Empfindlichkeitsergebnisse, wie die oben genannten Sensitivitätsdiagramme belegen.
    In realen Tests, die ich durchgeführt habe, resultierte die Verbindung eines breitbandigen Discone-Antenne, die von LMR-800-Kabel gespeist wurde, mit dem 878 in einer VHF-Empfindlichkeit, die innerhalb von 1 dB einiger hochwertiger Kenwood- und Yaesu-Handfunksender lag. Einige andere preisgünstigere Radios verloren in derselben Prüfung alle Empfangsfähigkeit außer bei den stärksten Signalen.
    Es ist möglich, dass solche Berichte über Taubheit auf internem Rauschen des Radios beruhen, das bereits schwache Signale schwächer erscheinen lässt, als sie tatsächlich sind. Dies und einige Lösungen werden weiter unten behandelt:

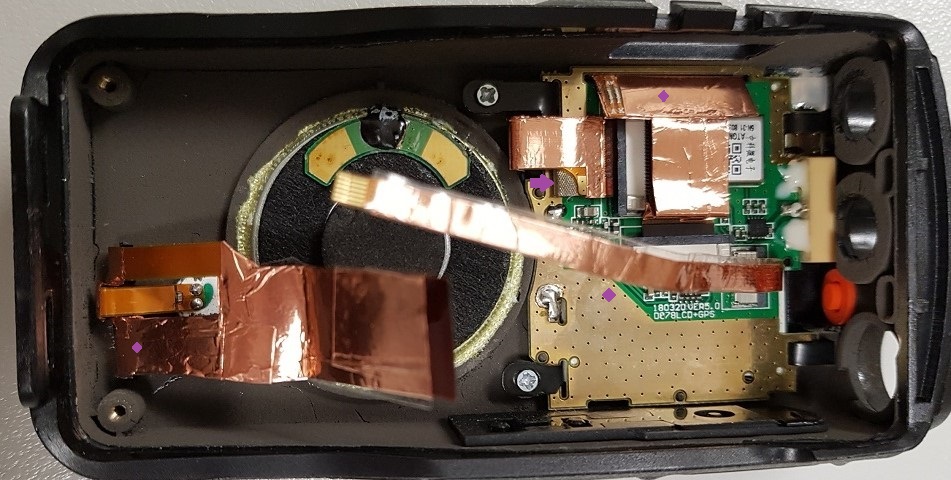

    Lösung von Empfangsstörungen / wahrgenommenen Problemen mit der VHF-Empfindlichkeit (verbesserte Abschirmung)

    "Aber sind nicht alle direkten Konversions-Empfänger Schrott?"
    Wenn direkte Konversions-Empfänger Schrott wären, müsste jemand Motorola und Hytera informieren. Ja, beide Top-Hersteller verwenden direkte Konversions-Empfänger in ihren Produkten, einschließlich der viel gepriesenen XPR7550/DP4800-Serie von Funkgeräten. Es ist also klar, dass direkte Konversions-Empfänger eine hervorragende Leistung erbringen können. Während der 878 den gängigen AT1846-Direktkonversionschip verwendet, verfügt er über einen vierpoligen einstellbaren Bandpassfilter vor dem Chip, was die meisten anderen preisgünstigen Handfunkgeräte nicht haben. Ein Großteil der Leistung eines direkten Konversions-Empfängers hängt auch davon ab, wie gut er in der Software konfiguriert und eingestellt ist. Der 878 hat in dieser Hinsicht auch die Nase vorn. Zum Beispiel ist das "Flattern" oder das "Geigerzähler-Klicken", das bei starken, aber schwankenden Signalen anderer preisgünstiger Radios ebenfalls mit dem AT1846 zu hören ist, beim 878 bei weitem nicht so deutlich zu hören. Dieses Flattern wird durch das Schalten der Verstärkungsprofile des direkten Konversions-Empfängers verursacht, um die Signale innerhalb der richtigen Grenzen zu halten. Offensichtlich hat AnyTone einen Weg gefunden, dies mit minimaler Audio-Störung zu erreichen.

    Insgesamt hat der AnyTone 878 einen sehr guten Empfänger und um etwas Besseres zu bekommen, müssen Sie drei oder viermal so viel Geld ausgeben."





    Kann der 878 als Scanner verwendet werden?

    Die AnyTone 868 & 878 k√∂nnen unter bestimmten Umst√§nden als Scanner f√ľr FM & DMR verwendet werden. Hier ist eine kurze Zusammenfassung dessen, was Sie wissen m√ľssen, um die AnyTones zum Scannen von DMR zu verwenden:

    Simplex / Direct Mode DMR: Dies ist einfach, programmieren Sie einfach die Frequenz, stellen Sie den Kanal als DMR MODE=Simplex ein, stellen Sie den digitalen Überwachungsmodus auf ein und Sie hören alles.

    Simplex Dual Capacity Direct Mode (DCDM) DMR: Dies ist einfach, programmieren Sie einfach die Frequenz, stellen Sie den Kanal als DMR MODE=Double Slot ein, stellen Sie den digitalen Überwachungsmodus auf ein und Sie hören alles.

    Standard Tier2 Repeater: Dies ist auch einfach, programmieren Sie die Repeater Ausgangsfrequenz, stellen Sie den Kanal als DMR MODE=Repeater ein und aktivieren Sie das Kontrollkästchen "DataACK Disable", schalten Sie den digitalen Überwachungsmodus ein und Sie hören alles. Manchmal leuchtet die obere LED auf, aber es kommt keine Sprachausgabe, das ist in Ordnung, das sind nur die Repeater, die Leer- oder Beacon-Pakete senden, um den Funkgeräten zu signalisieren, dass der Repeater noch aktiv ist.

    Motorola IP Site Connect DMR Repeater Scannen: Dies ist dasselbe wie bei einem Standard Tier2 Repeater, nur dass mehrere Repeater √ľber eine Internetverbindung miteinander verbunden sind. Dasselbe Setup gilt: programmieren Sie die Repeater-Ausgangsfrequenz, stellen Sie den Kanal als DMR MODE=Repeater ein und aktivieren Sie das Kontrollk√§stchen "DataACK Disable", schalten Sie den digitalen √úberwachungsmodus ein und Sie h√∂ren alles. Manchmal leuchtet die obere LED auf, aber es kommt keine Sprachausgabe, das ist in Ordnung, das sind nur die Repeater, die Leer- oder Beacon-Pakete senden, um den Funkger√§ten zu signalisieren, dass der Repeater noch aktiv ist.

    Motorola Capacity Max: Dies ist ein von Motorola einzigartiges vollst√§ndiges Trunking-System, das √ľber einen dedizierten Steuerungskanal verf√ľgt und typischerweise in sehr gro√üen, weitvernetzten Systemen verwendet wird. Da Capacity Max dieselbe CAI (Common Air Interface) wie regul√§re DMR f√ľr Sprachanrufe verwendet, k√∂nnen die AnyTone DMR-Funkger√§te nur durch Eingabe jeder Frequenz des Systems und Scannen dieser Frequenzen unter Verwendung des digitalen √úberwachungsmodus auf ein solches System h√∂ren. Wenn einem Sprachanruf gefolgt wird, w√§hrend er aufgrund der trunkingartigen Natur des Systems Frequenzen wechselt, kann es zu Diskontinuit√§ten beim Zuh√∂ren kommen. Programmieren Sie alle Wiederholerausgangs-TX-Frequenzen, mit Ausnahme der Steuerungskanalfrequenz, setzen Sie jeden Kanal als DMR MODE=Repeater und aktivieren Sie das DataACK-Deaktivieren-K√§stchen, setzen Sie den digitalen √úberwachungsmodus ein, und Sie h√∂ren viel von dem, was verf√ľgbar ist. Manchmal leuchtet die obere LED, aber es kommt keine Stimme heraus. Das ist in Ordnung, das ist nur der Repeater, der Idle- oder Beacon-Pakete sendet, um den Funkger√§ten mitzuteilen, dass der Repeater noch aktiv ist.

    Ausnahmen: Wenn eine Art von Verschl√ľsselung oder Datenschutz verwendet wird, k√∂nnen Sie nicht zuh√∂ren. Wenn auf einem Motorola DMR-Repeater RAS (Restricted Access to System) verwendet wird, bleibt das AnyTone-Funkger√§t still. RAS ist keine Verschl√ľsselung, sondern eine absichtliche Besch√§digung einer Pr√ľfsumme, die von Funkger√§ten verwendet wird, um zu bestimmen, ob die √ľbertragenen DMR-Pakete g√ľltig sind oder nicht. Wenn RAS diese Pr√ľfsumme absichtlich besch√§digt, bleibt jedes Funkger√§t, das nicht in der Lage ist, mit RAS umzugehen, still, da es die √úbertragungen als besch√§digt betrachtet. Scanner von Uniden usw. ignorieren dies und k√∂nnen daher problemlos zuh√∂ren, aber echte DMR-Funkger√§te - au√üer Motorola, die mit RAS ausgestattet sind - nicht.
    Beachten Sie auch, dass die AnyTone DMR-Funkgeräte mit keinem anderen digitalen Standard wie P25 Phase 1, P25 Phase 2, TETRA, TETRAPOL, NDXN, NexEdge, iDAS, OpenSky, Provoice usw. kompatibel sind. Sie sind nur DMR/MotoTRBO- und FM-Radios.





    Mein Empfang schneidet auf FM ein und aus, kann das behoben werden?

    Manchmal wird berichtet, dass der Empfang von FM-Signalen unterbrochen wird oder ein- und aussetzt. Dies ist in der Regel ein Problem für Benutzer in den USA, die NOAA-Wetterübertragungen empfangen. Die Unterbrechungen treten leicht zufällig auf, nicht in präzisen und regelmäßigen Abständen.
    Andere Radios sind nicht betroffen, also liegt es am 878? Nein, alles ist in Ordnung - was hier passiert, ist, dass das empfangene Signal zu weit abweicht, als dass es vom 878-Empfänger verarbeitet werden könnte. Spitzen der Abweichung werden vom 878-Empfänger abgeschnitten, was dazu führt, dass das Audio kurz aussetzt. Es gibt einige Dinge, die Sie tun können:

    1. Stellen Sie sicher, dass der Empfänger auf Breitband-FM (Radiomenüs: Einstellungen > Kanal Set > Bandbreite > Breit) eingestellt ist, was der richtige Modus für das Zuhören der meisten Funkaktivitäten in den USA und für NOAA-Signale ist.
    2. Schalten Sie die STE-Einstellungen aus, insbesondere die Einstellung "STE bei keinem Signal" (CPS-Menü: Optionale Einstellungen > STE)

    Wenn das Signal immer noch ein- und aussetzt, versuchen Sie, die Stummschaltung auszuschalten (Radiomenüs: Einstellungen > Funkgerät Set > Ana Sq Level > Ana SQ AUS) - wenn das Signal jetzt in Ordnung ist, ist es fast sicher, dass das empfangene Signal zu stark abweicht, als dass es vom 878-Empfänger verarbeitet werden könnte. Einige NOAA-Signale werden immer noch mit der sehr alten 30 kHz-Standardabweichung übertragen, die für die Standardabweichungen von 25 kHz und insbesondere 12,5 kHz zu breit ist.
    Es gibt auch andere Bedingungen, unter denen der Empfänger des Radios ein- und ausschalten kann: sehr komplexe Mehrwegeumgebungen oder starke Signale außerhalb des Frequenzbereichs oder außerhalb des Bandes können den Empfänger stören und diesen Effekt imitieren. In diesen Fällen kann eine Änderung der Antenne oder des Standorts hilfreich sein.





    Einf√ľhrung in die Hex-Bearbeitung. M√§√üig

    Hexadezimal, meist einfach als ’Hex’ abgek√ľrzt, ist ein Z√§hlsystem mit sechzehn Symbolen. Wir Menschen sind es gewohnt, mit unseren zehn Symbolen, die wir als Zahlen bezeichnen, von eins bis zehn zu z√§hlen, das sind die Zahlen 0-9. Wenn wir √ľber 9 hinausgehen wollen, f√ľgen wir zwei Zahlen zusammen, z.B. 1 und 0 zu 10, und so weiter. Hexadezimal beginnt mit 0 und geht bis 9, aber anstatt auf 10 zu wechseln, verwendet Hexadezimal die Buchstaben A bis F, also w√§re A in Hex 10, B=11, C=12 und so weiter bis F, das 15 entspricht, dann ist hex "10" gleich 16, 11 in hex = 17 und so weiter. Sobald 19 in hex erreicht ist, kommt die n√§chste Zahl 1A. Verstehen Sie das Prinzip? Probieren Sie es mit einem wissenschaftlichen Taschenrechner aus und konvertieren Sie Hex-Zahlen in Dezimalzahlen, dann werden Sie schnell sehen, wie alles funktioniert.

    Okay, warum Hex? Wie Sie wahrscheinlich wissen, verwenden Computer digitale Logikschaltungen, die nur zwei Werte haben: an und aus. Diese k√∂nnen als 1 oder 0 betrachtet werden, und Computer "sprechen" mit vielen 1en und 0en - das nennt man bin√§r. F√ľr uns Menschen w√§re es entsetzlich langweilig, versuchen, Eingaben in einen Computer bin√§r mit nur 1en und 0en zu machen. Die Verwendung von Hexadezimalzahlen ist ein Kompromiss. Sie haben wahrscheinlich schon den Begriff &#8217byte’ geh√∂rt, und es stellt sich heraus, dass zwei Hexadezimalzahlen perfekt in ein Byte passen. So k√∂nnen 00, 3A, D2 und FF (alle Beispiele f√ľr Hex-Zahlen) mit einem Byte Speicherplatz dargestellt werden.

    Wenn Sie ein neues Textdokument √∂ffnen und einfach das Wort "HELLO" speichern, k√∂nnen Sie das Textdokument sp√§ter in Notepad √∂ffnen und bearbeiten. Aber das ist nicht die einzige M√∂glichkeit, dieses Textdokument zu bearbeiten. Wenn Sie das Textdokument in einer Hex-Editor-Anwendung √∂ffnen, k√∂nnen Sie das Dokument in seiner Rohform bearbeiten, wie es auf Ihrer Festplatte gespeichert ist. Was Sie sehen w√ľrden, ist das Wort HELLO, dargestellt durch seine Hexadezimalzahlen: 48 45 4C 4C 4F. Jetzt sagen wir, Sie m√∂chten HELLO in APPLE √§ndern. Im Hex-Editor w√ľrden Sie diese Hex-Werte in 41 50 50 4C 45 √§ndern und dann die Datei speichern.

    Der Vorteil des Hex-Editierens einer Datei besteht darin, dass es keine Rolle spielt, wer die Datei erstellt hat oder was sich in der Datei befindet. Alle Dateien werden auf der Festplatte auf die gleiche Weise gespeichert und mit dem Hex-Editieren bearbeiten Sie die Rohdaten. Es gibt keine Einschränkungen, die ein Programm auferlegen könnte.

    Bevor Sie mit der ersten Software-√Ąnderung beginnen, sollten Sie noch etwas √ľber das Konzept der "Little-Endian-Formatierung" wissen. Little-Endian-Formatierung bedeutet, dass ein Wert mit seinen am wenigsten signifikanten Bytes zuerst aufgelistet wird. Nehmen wir eine Zahl wie 490 als Beispiel. Zerlegen Sie zuerst die Zahl in zwei Bytes: 04 und 90 (f√ľgen Sie eine Null vor der ersten Zahl hinzu, wenn sie noch keine zwei Stellen hat). Kehren Sie dann einfach die Reihenfolge der Bytes um, so dass es 90 04 ist. Das ist die Little-Endian-Formatierung von (0)490. Ein weiteres Beispiel mit einer gr√∂√üeren Zahl: 12345678. Aufgeteilt in Bytes ergibt das 12 34 56 78. Kehren Sie nun die Reihenfolge dieser Gruppen um: 78 56 34 12. Nicht schwer, oder? Little-Endian-Formatierung kann ebenso auf dezimale oder Hexadezimalzahlen angewendet werden. Zerlegen Sie die Zahl einfach in zweistellige Gruppen (d.h. Bytes) und kehren Sie dann die Reihenfolge der Gruppen um.

    Um in Hex zu bearbeiten, benötigen Sie einen Hex-Editor. Es ist wie eine Textverarbeitung, nur dass Sie in Hexadezimalzahlen bearbeiten. Ich empfehle die Verwendung eines Hex-Editors namens HxD. Sie können ihn kostenlos herunterladen unter:


    https://mh-nexus.de/en/downloads.php?product=HxD (ca. 860 KB)





    Theorie hinter der Frequenzerweiterungsmodifikation. Fortgeschritten

    Das Zeitalter der Hardware-Erweiterungen ist vorbei, heutzutage ist Software in 99% der F√§lle der Weg zur Erzielung von Ergebnissen. Wenn Sie eine Frequenzerweiterungsmodifikation durch Software vornehmen m√∂chten, ist der erste Schritt zu pr√ľfen, ob die Programmiersoftware au√üerhalb des Bandes liegende Frequenzen akzeptieren oder get√§uscht werden kann, um sie zu akzeptieren. Wenn Sie diese Frequenzen nicht an das Funkger√§t senden k√∂nnen, wird die Modifikation viel schwieriger. Gl√ľcklicherweise √ľberpr√ľft eine Menge Programmiersoftware nur bei der manuellen Eingabe von Details in der Software auf g√ľltige Frequenzeingabe. Wenn Sie eine gespeicherte Konfigurationsdatei bearbeiten oder Frequenzen/Kan√§le importieren, wird dies oft nicht durch den Software-Test best√§tigt. Die Programmiersoftware des 878 bildet hier keine Ausnahme; w√§hrend au√üerhalb des Bandes liegende Frequenzen nicht manuell eingegeben werden k√∂nnen, k√∂nnen sie problemlos importiert werden.

    Der n√§chste Schritt besteht darin, sicherzustellen, dass diese au√üerhalb des Bandes liegenden Frequenzen tats√§chlich wie beabsichtigt an das Funkger√§t gesendet werden. F√ľr die Erfassung von USB-Daten, w√§hrend sie an das Funkger√§t gesendet werden, ist WireShark das Tool, mit dem USB-Pakete analysiert werden k√∂nnen, um sicherzustellen, dass die gew√ľnschten Frequenzen tats√§chlich gesendet werden. Wenn das Funkger√§t diese au√üerhalb des Bandes liegenden Frequenzen akzeptiert und verwendet, sind Sie fertig.

    Im Fall des 878 f√ľhrt die Firmware im Funkger√§t eine √úberpr√ľfung durch, um alle Frequenzen abzufangen, die au√üerhalb der erlaubten Grenzen liegen.
    Wenn ein Funkger√§t bei der Frequenz eines programmierten Kanals eine √úberpr√ľfung durchf√ľhrt, wird sie mit einer Grenze verglichen, die im Funkger√§t programmiert ist, m√∂glicherweise als Teil seiner Firmware oder m√∂glicherweise im Vergleich zu einem anderen Speicherort. In diesem Fall hat der 878 mehrere Grenzen, die als Teil seiner Firmware gespeichert sind. Diese mehreren Grenzen dienen dazu, eine der vielen Optionen f√ľr erlaubte B√§nder festzulegen. Die Dinge werden interessant, wenn man herausfinden m√∂chte, wie das Funkger√§t diese Grenzen darstellt.

    Eines der wesentlichen Werkzeuge zum Ausspionieren und Modifizieren von Software wie dieser ist etwas namens Hex-Editor.

    Wenn Sie einen guten Hex-Editor benötigen, laden Sie HxD hier in Ihrer bevorzugten Sprache herunter (ca. 860 KB)

    Zahlen, die Frequenzen und Frequenzgrenzen darstellen, können auf verschiedene Arten gespeichert werden, einschließlich:



    Es ist auch erwähnenswert, dass in den meisten Systemen ein sogenanntes "Little-Endian"-Format verwendet wird, was einfach bedeutet, dass das Byte mit dem geringsten signifikanten Wert zuerst gegeben wird. Wenn wir unseren Wert als 23 C4 40 berechnet haben, dann ist die Little-Endian-Darstellung davon 40 C4 23.
    Sie k√∂nnen also sehen, dass es eine Vielzahl von Methoden geben kann, um Frequenzwerte in der Software und Firmware darzustellen, und Sie m√ľssten nach Byte-Mustern f√ľr jede potenzielle Methode suchen.
    Im Falle des 878 funktioniert jedoch keines dieser Methoden, aber es gibt einen anderen Hinweis: die .rdt-Datei. Nach sorgfältiger Untersuchung stellt sich heraus, dass die Frequenz jedes Kanals als hexadezimale Darstellung im Little-Endian-Format der programmierten Frequenz in Hz geteilt durch 10 gespeichert wird. Wenn wir unser Beispiel von 146,5 MHz verwenden und es in Hz umwandeln, erhalten wir 146500000, und wenn wir das durch 10 dividieren, erhalten wir 14650000. Jetzt konvertieren wir das in Hexadezimal: DF 8A 90. Und schließlich wenden wir das Little-Endian-Format an: 90 8A DF.
    Auf diese Weise speichert der 878 Frequenzen in der .rdt-"Codeplug"-Datei, und wenn wir nach Byte-Mustern von 480 MHz mit dieser Methode in der Firmware .CDD-Datei suchen, bekommen wir einige Treffer. Jetzt geht es darum, zu bestimmen, welche dieser Byte-Gruppen geändert werden sollten. Mit einer fundierten Vermutung können wir davon ausgehen, dass die dreizehn vom Benutzer wählbaren Bandbegrenzungsfrequenzen alle zusammen in einem Bereich gespeichert sind. Und das ist auch der Fall!




    Es ist erw√§hnenswert, dass in den meisten Systemen ein sogenanntes ’little endian’-Format verwendet wird, bei dem das Byte mit dem geringsten Wert zuerst angegeben wird. Wenn wir unseren Wert als 23 C4 40 berechnet haben, dann lautet die Little-Endian-Darstellung davon 40 C4 23.
    Man kann also sehen, dass es verschiedene Methoden gibt, um Frequenzwerte in Software und Firmware darzustellen, und man muss nach Byte-Mustern f√ľr jede potenzielle Methode suchen.
    Im Fall des 878 funktioniert jedoch keine dieser Methoden, aber es gibt einen weiteren Hinweis: die .rdt-Datei. Bei genauer Untersuchung findet man heraus, dass die Frequenz jedes Kanals als Little-Endian-Format-Hexadezimaldarstellung der programmierten Frequenz in Hz geteilt durch 10 gespeichert wird. Wenn wir unser Beispiel von 146,5 MHz nehmen und in Hz umrechnen, erhalten wir 146500000, das geteilt durch 10 = 14650000 ergibt. Nun wird das Ganze in Hexadezimal umgewandelt: DF 8A 90. Und schließlich wird es im Little-Endian-Format dargestellt: 90 8A DF.
    Mit dieser Methode speichert der 878 Frequenzen in der .rdt-Codeplug-Datei. Wir erhalten einige Treffer, wenn wir in der Firmware .CDD-Datei nach Byte-Mustern von 480 MHz suchen. Jetzt m√ľssen wir nur noch herausfinden, welche dieser Byte-Gruppen ge√§ndert werden sollten. Mit einer fundierten Vermutung k√∂nnen wir annehmen, dass die dreizehn vom Benutzer ausw√§hlbaren Bandbegrenzungsfrequenzen alle zusammen in einem Bereich gespeichert sind. Und so ist es auch!




    Es ist erw√§hnenswert, dass in den meisten Systemen ein sogenanntes ’little endian’-Format verwendet wird, bei dem das Byte mit dem geringsten Wert zuerst angegeben wird. Wenn wir unseren Wert als 23 C4 40 berechnet haben, dann lautet die Little-Endian-Darstellung davon 40 C4 23.
    Man kann also sehen, dass es verschiedene Methoden gibt, um Frequenzwerte in Software und Firmware darzustellen, und man muss nach Byte-Mustern f√ľr jede potenzielle Methode suchen.
    Im Fall des 878 funktioniert jedoch keine dieser Methoden, aber es gibt einen weiteren Hinweis: die .rdt-Datei. Bei genauer Untersuchung findet man heraus, dass die Frequenz jedes Kanals als Little-Endian-Format-Hexadezimaldarstellung der programmierten Frequenz in Hz geteilt durch 10 gespeichert wird. Wenn wir unser Beispiel von 146,5 MHz nehmen und in Hz umrechnen, erhalten wir 146500000, das geteilt durch 10 = 14650000 ergibt. Nun wird das Ganze in Hexadezimal umgewandelt: DF 8A 90. Und schließlich wird es im Little-Endian-Format dargestellt: 90 8A DF.
    Mit dieser Methode speichert der 878 Frequenzen in der .rdt-Codeplug-Datei. Wir erhalten einige Treffer, wenn wir in der Firmware .CDD-Datei nach Byte-Mustern von 480 MHz suchen. Jetzt m√ľssen wir nur noch herausfinden, welche dieser Byte-Gruppen ge√§ndert werden sollten. Mit einer fundierten Vermutung k√∂nnen wir annehmen, dass die dreizehn vom Benutzer ausw√§hlbaren Bandbegrenzungsfrequenzen alle zusammen in einem Bereich gespeichert sind. Und so ist es auch!





    Erweitern der FM-Band-Frequenzen von 76 bis 121 MHz Einfach

    Die aktuelle Firmware-Version 2.34 / 1.10 erlaubt nur das FM-Band-VFO-Tuning von 87,5 bis 108 MHz. Die Software erlaubt jedoch die Eingabe von Frequenzen von 76,0 bis 108,0 MHz für Speicher im FM-Band. Dies ist der einfachste Weg, um den 878 auf 76 MHz abzustimmen - legen Sie diese Frequenzen in einen FM-Band-Speicherkanal. Das Abstimmen unter 76 MHz ist derzeit nicht möglich, da der RDA 5802 anders eingestellt werden muss, um unter 76 MHz zu gehen. Aber das Abstimmen über 108 MHz hinaus ist möglich, obwohl ich nicht sicher bin, warum man das tun würde. Der Empfang von Luftbandübertragungen über Breitband-FM, selbst mit einem sehr starken AM-Signal, ist unmöglich. Aber wenn Sie es brauchen, habe ich festgestellt, dass mein 878 in der Lage war, Testsignale bis 121 MHz zu empfangen. Das Eingeben solcher Frequenzen ist recht einfach, alles was Sie tun müssen, ist, einige ’Dummy’-Kanäle einzugeben und dann mit dem Menü Tool > Export im CPS-Programmierungsprogramm Ihre FM-Kanäle zu exportieren und die Datei mit Notepad zum Bearbeiten zu öffnen. Ändern Sie die Frequenzen der von Ihnen eingegebenen Dummy-Kanäle und speichern Sie die Datei. Verwenden Sie dann das Menü Tool > Import im CPS-Programmierungsprogramm, um Ihre bearbeitete Datei zu importieren. Auf diese Weise können Sie jede FM-Frequenz in 50-kHz-Schritten zwischen 76,00 und 121,00 MHz eingeben. Sie können Frequenzen außerhalb dieser Grenzen bearbeiten und importieren, aber der Empfänger wird jenseits dieser Grenzen nicht ordnungsgemäß funktionieren.





    √Ąndern der Anzeigeschriftart / Modifizieren einiger Symbole Fortgeschritten

    (Kredit an Colin G4EML & Ronan EI4KN - der 'Schriftartenmeister' hihi)

    M√∂chten Sie die Anzeigeschriftart auf Ihrem 878 √§ndern und haben keine Angst davor, mit einem Hex-Editor und ein paar anderen Tools zu arbeiten? Dann habe ich ein Angebot f√ľr Sie!
    Es gibt f√ľnf verschiedene Schriftarten, die in der 878 Firmware .CDD-Datei codiert sind. Der Ort innerhalb der Firmware-Datei, an dem die Schriftarten codiert sind, √§ndert sich von Version zu Version. Deshalb m√ľssen Sie als erstes genau identifizieren, wo sich die Schriftarten befinden, die Sie ersetzen m√∂chten. Um diese Aufgabe zu erleichtern, hat Colin G4EML eine kleine ausf√ľhrbare Datei erstellt, mit der Sie eine Datei grafisch als Bitmap-Bild anzeigen k√∂nnen.
    Laden Sie Colin G4EMLs ImageTest (15 kb) Software von der folgenden Webseite herunter:



    Beachten Sie, dass die Bitmap-Symbole und Schriftarten vertikale Raster sind, nicht horizontal. Es könnte viel Scrollen durch die Datei erfordern, um die Schriftart zu identifizieren, aber die automatische Schritt-Funktion erleichtert das Leben sehr.

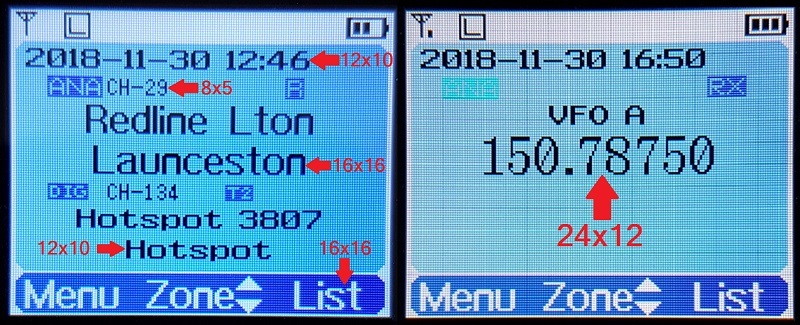

    In der Firmware-Version 2.33 des 868 gibt es f√ľnf Schriftgr√∂√üen: 8x5 H x B (winzig) bei 0x06D6F7-0x06D908; 12x10 H x B (mittel) bei 0x06D921-0x06E1EB; 16x16 H x B (Haupt-Schriftart) bei 0x06E20B-0x06EDC8; und 24x12 H x B (VFO-Ziffern) bei 0x06EDEF-0x06FB2C. Sie werden auch eine f√ľnfte und ungenutzte sehr gro√üe 24x16-Schriftart mit Zahlen und Gro√übuchstaben nur bei 0x06FB2D-0x07037E finden. Andere Symbole wie das Antennen-Signal-Meter, das Batterie-Level-Meter usw. finden sich bei 0x07037F-0x070812. Denken Sie daran, dass diese Adressen / Positionen nur f√ľr die Firmware-Version 2.33 g√ľltig sind; die genauen Positionen werden in anderen Versionen geringf√ľgig anders sein.




    Wenn Sie den Speicherort der Schriftart gefunden haben, mit dem Sie spielen m√∂chten, notieren Sie sich ihren Startpunkt. Jetzt m√∂chten Sie eine Schriftart derselben Gr√∂√üe erstellen. Ein sehr n√ľtzliches Tool, um Schriftarten von Ihrem Computer in Bitmaps umzuwandeln, ist Rays Font Editor, das Sie hier herunterladen k√∂nnen:




    Stellen Sie sicher, dass Sie die Schriftart in dieselbe Gr√∂√üe wie die ersetzen m√∂chten, konvertieren. Ein sehr n√ľtzliches Tool zum Konvertieren von Schriftarten von Ihrem Computer in Bitmaps ist Rays Font Editor, den Sie hier herunterladen k√∂nnen:





    1. Installieren Sie Ihre gew√ľnschte TTF-Schriftart als Systemfont auf Ihrem PC.
    2. W√§hlen Sie "Capture System Font" und dann Ihre gew√ľnschte Schriftart aus der Liste.
    3. Wählen Sie die Eingabegröße nach Punkt aus und spielen Sie mit dem Wert herum, um jedes Zeichen vollständig sichtbar zu machen. Normalerweise sind die Buchstaben M und W schwierig, in kleineren Pixelbreiten zu passen, und Kleinbuchstaben wie g, j, p, q und y können am unteren Ende abgeschnitten werden: Versuchen Sie kleinere Punktgrößen, um die Schriftart klein genug zu machen, oder passen Sie die problematischen Buchstaben manuell an. Als Beispiel funktioniert die TTF-Schriftart Courier New gut, wenn sie in der Größe von 10 Punkten importiert wird.
    4. W√§hlen Sie die Ausgabegr√∂√üe der Zeichen - √Ąndern Sie die Schriftgr√∂√üe und geben Sie H√∂he und Breite ein, um der Schriftart, die Sie ersetzen, zu entsprechen, und klicken Sie auf OK.
    5. √úberpr√ľfen Sie Ihre importierten Zeichen, um sicherzustellen, dass sie alle gut passen und vollst√§ndig lesbar sind. Sie k√∂nnen das Aussehen bearbeiten und Zeichen nach oben/unten/links/rechts verschieben, um sie sch√∂n aussehen zu lassen.
    6. Wählen Sie Schriftart-Einstellungen und wählen Sie den Zeichenbereich, der bei 32 beginnt und bei 126 endet, da dies die einzigen Zeichen sind, die der 878 benötigt.
    7. Wählen Sie Export Font. Sie möchten "Custom" auswählen, das Format ist eine binäre Datei, die Scan-Richtung ist auf Start Top-Left gesetzt, der Scan ist vertikal und die anderen Einstellungen bleiben unverändert. Geben Sie Ihrer Schriftart einen Namen und speichern Sie sie.
    8. Benennen Sie die Erweiterung Ihrer Schriftart von .dat in .bin um, und Sie haben eine Datei, die bereit ist, in den 878 zu gehen.

    Sobald Sie ein bin√§res Bild Ihrer gew√ľnschten Schriftart haben, k√∂nnen Sie m√∂glicherweise Colin's ImageTest-Anwendung verwenden, um die Schriftarten zu untersuchen und zu best√§tigen, wie sie auf dem Radio-Bildschirm angezeigt werden.
    Nun ist es einfach eine Frage der Verwendung Ihres Hex-Editors, um diese bin√§ren Daten aus der von Ihnen erstellten Datei √ľber den Schriftart-Daten im Firmware-Image zu kopieren, an der Startadresse, die Sie zuvor bemerkt haben. Wenn Sie HxD verwenden, verwenden Sie Paste Write, nicht Paste Insert, wenn Sie Ihre neuen Schriftart-Bin√§rdaten in das Firmware-Image kopieren. Schreiben Sie die Firmware auf Ihren 878 und genie√üen Sie ein neues Aussehen des Displays.

    Mehrfarbige Symbole, au√üer den grundlegenden monochromen Symbolen, werden haupts√§chlich in den Flash-Speicherbereichen 0x0015A000 bis 0x00200000 des 868 gespeichert. Die Icon-Update-Datei D868_1G_ICON_V1.11.CDD schreibt die Symbol-Daten an diese Speicherbereiche, daher ist es am einfachsten, eine Kopie dieser Datei zu bearbeiten, wenn Sie einige Ihrer farbigen Symbole anpassen m√∂chten. Sie sind im RGB565-Rohbitmappenformat codiert und haben unterschiedliche Gr√∂√üen. Sie k√∂nnten einen Rohbitmap-Viewer verwenden, um den Inhalt der Icon-Update-Datei zu erkunden. Eine gute Website hierf√ľr befindet sich unter: http://rawpixels.net/

    F√ľr Vollbild-Bitmaps wie das Startbildschirmbild w√§hlen Sie eine Breite von 128 Pixeln und eine H√∂he von 160 Pixeln, w√§hlen Sie Flip V, w√§hlen Sie das voreingestellte Format von RGB565 aus und stellen Sie sicher, dass Little Endian nicht ausgew√§hlt ist. F√ľr andere Symbole m√ľssen Sie mit der Breite und H√∂he herumspielen, sollten aber dieselben Einstellungen verwenden.
    So sehen alle Standard-Symbole im 868 aus:






    Einige andere farbige Symbole sind im Firmware-Image an den Standorten 0x0708A8-0x07166F (v2.33 Firmware) codiert, das hier hauptsächlich verwendete ist das 11x11 Digital Monitor-Lautsprechersymbol.





    √Ąndern Sie ein Lautsprechermikrofon, um DMR gepulste RF-Feedback zu unterdr√ľcken. Moderat

    (Dank Owen Duffy VK1OD f√ľr diese Idee)

    Wenn Sie ein Lautsprechermikrofon haben, das Ihnen gef√§llt, aber von RF-Feedback beeinflusst wird, das durch DMR gepulstes RF zur√ľckgef√ľhrt wird und dazu f√ľhrt, dass Ihr √ľbertragenes Audio verzerrt wird, k√∂nnen Sie Modifikationen durchf√ľhren, um dieses Problem zu reduzieren oder sogar zu beseitigen. Ich habe die Modifikationen durchgef√ľhrt, indem ich einen SMD-Kondensator √ľber das Lautsprechermikrofon Elektret-Element gelegt und eine SMD-Spule in die positive Leitung des Elektret-Elements eingef√ľgt habe und kann best√§tigen, dass es sehr gut funktioniert. Sehen Sie sich Owens √Ąnderungen an unter:


    http://owenduffy.net/blog/?p=9326





    Btech DMR-6X2 Firmware in ein AnyTone AT-D878UV umtauschen Mittel

    (Credit an Ronan EI4KN)

    Wenn Sie einige der Funktionen des Btech DMR-6X2 (z. B. Store & Forward-Repeater) im AnyTone AT-D878UV ausprobieren m√∂chten, erm√∂glicht dieser einfache Hex-Edit-Hack dies. Laden Sie einfach die Datei Btech DMR-6X2.SPI in Ihrem bevorzugten Hex-Editor und k√ľrzen Sie sie auf eine L√§nge von 14 Bytes. Speichern Sie es und Sie k√∂nnen dann diese Firmware in den AnyTone AT-D878UV laden. Es gibt einige Icons, die leer oder fehlend sind, das Radio startet m√∂glicherweise in chinesischer Sprache, aber ansonsten funktioniert es gut. Neuere Versionen der Btech DMR-6X2-Firmware f√ľhren dazu, dass der AnyTone AT-D878UV ein schwarzes Bildschirm hat, aber es ist wiederherstellbar, indem man die AnyTone AT-D878UV-Firmware erneut l√§dt. Dies liegt wahrscheinlich an geringf√ľgigen Unterschieden im Inhalt des Flash-Speichers zwischen dem 878 und 6X2.
    Das Gegenteil gilt auch: Die AnyTone AT-D878UV-Firmware kann in den Btech DMR-6X2 geladen werden, aber daf√ľr muss der 878-Bootloader in den 6X2 geschrieben werden (siehe Abschnitt zur Konvertierung eines 868 in 878)

    Wenn Sie einen guten Hex-Editor benötigen, laden Sie HxD in Ihrer bevorzugten Sprache hier herunter (ca. 860 KB)






    Schnelleren GPS-Empfang f√ľr 868 erhalten M√§√üig

    (Dank an den Github-Benutzer tkerby)

    Es wird oft beobachtet, dass der GPS-Empfang beim 868 langsam ist. Das GPS-Modul, das in 868/878 verwendet wird, ist ein Dual-GPS- und BDS-Sensor (BeiDou - chinesisches √Ąquivalent zu GPS mit weltweiter Abdeckung) und ist so konfiguriert, dass es nicht nur die L1-Frequenz f√ľr GPS, sondern auch die E1-, E2-, E5a-, E5b- und E6-Frequenzen f√ľr BDS √ľberpr√ľft. Das ist viel mehr Arbeit f√ľr das Modul und erkl√§rt, warum es etwas langsam ist, um eine anf√§ngliche Positionsbestimmung durchzuf√ľhren. Fun Fact: Das Modul ist nur bis zu 1854 km/h oder Mach 1,5 gut!
    Diese Modifikation ist nur f√ľr den 868 n√ľtzlich; der 878 erm√∂glicht es dem Benutzer, GPS allein, BDS allein oder beide Systeme zusammen zu w√§hlen. Um die Positionsermittlung auf dem 868 zu beschleunigen, k√∂nnen Sie es zwingen, nur GPS auszuw√§hlen.

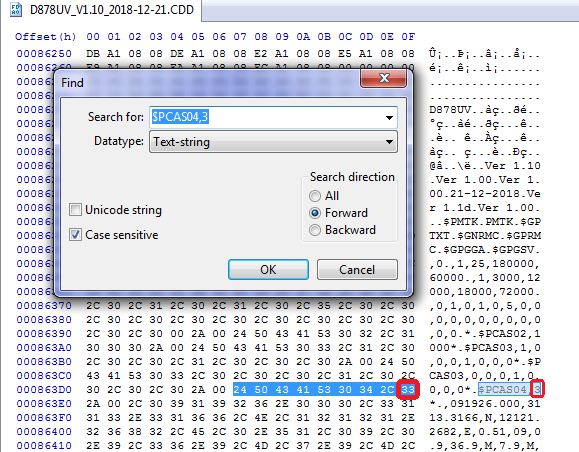

    Das GPS-Modul verwendet standardm√§√üige NMEA-Textzeichenfolgen, und die Konfiguration f√ľr das GPS-Modul wird von der MCU von Klartextanweisungen gesendet, die im Firmware gespeichert sind. Wenn Sie einen Hex-Editor verwenden, um nach dem NMEA-Befehlstext $PCAS04,3 zu suchen, und diesen Text in $PCAS04,2 f√ľr BDS oder $PCAS04,1 f√ľr GPS √§ndern, wird die Zeit zur Positionsbestimmung erheblich verk√ľrzt, von typischerweise 134 Sekunden auf weniger als 30 Sekunden im Freien. Dies f√ľhrt auch zu leicht verbesserten Lock-Zeiten, wenn GPS-Signale schwach sind, wie z. B. in einem Haus oder in einem Fahrzeug.



    Obwohl es nicht sehr häufig vorkommt, haben einige Benutzer festgestellt, dass ihr GPS sehr lange braucht, um eine Positionsbestimmung durchzuführen, und dass dies auf schlechte oder fehlende Lötungen der GPS-Antenne in ihrem Radio zurückzuführen ist. Die Reparatur von schlechten oder fehlenden Lötungen an einer keramischen GPS-Antenne erfordert gute Lötkenntnisse, da die Beschichtung durch zu viel aufgebrachte Hitze verbrannt werden kann. Wenn Sie sich nicht sicher sind, ob Sie über ausreichende Lötkenntnisse verfügen, sollten Sie das Radio zur Reparatur an Ihren Lieferanten zurücksenden.







    Viel schnellerer GPS-Fix f√ľr das 878, 868 und 6X2 Fortgeschritten

    (Credit an Bert DD5XL)

    GNSS-/GPS-Systeme sind sehr clever designte Systeme. Die Zeit bis zum Erhalt eines Positions-Fixes nach dem ersten Einschalten kann deutlich verk√ľrzt werden, wenn der GPS-Empf√§nger grob wei√ü, wie sp√§t es ist, und einige Ephemeriden-Daten kennt, die dem GPS-Empf√§nger mitteilen k√∂nnen, welche Satelliten er zu einer bestimmten Tageszeit erwarten kann. Wenn der GPS-Empf√§nger diese Daten aus der vorherigen Sitzung, in der der GPS-Empf√§nger zuletzt verwendet wurde, kennt, kann er viel schneller einen Positions-Fix erhalten, was als "warm start" bezeichnet wird. Im Vergleich dazu ist ein "cold start" dann notwendig, wenn der GPS-Empf√§nger keine Kenntnis von Zeit oder Ephemeriden-Daten hat und diese Informationen von Grund auf suchen und ableiten muss.
    Ein "warm start" ist m√∂glich, wenn der GPS-Empf√§nger diese erforderlichen Daten speichern kann, was bedeutet, dass der interne RAM des GPS-Empf√§ngers st√§ndig mit Strom versorgt werden muss, um diese Daten f√ľr das n√§chste Mal aufzubewahren. Im 878 ist das GPS-Empf√§ngermodul jedoch nicht st√§ndig mit Strom versorgt und muss daher bei jedem Einschalten einen "cold start" durchf√ľhren. Bert DD5XL hat jedoch herausgefunden, dass es m√∂glich ist, die Stromversorgung des GPS-Empf√§ngermoduls zu modifizieren, um den RAM am Leben zu erhalten und einen "warm start" zu erm√∂glichen, was zu einem viel schnelleren Positions-Fix f√ľhrt. Die Modifikation zur Sicherung des GPS-Empf√§ngermodul-RAMs verbraucht nur 15uA, was eine winzige Menge an Strom ist, die im normalen Betrieb kaum bemerkbar ist.
    F√ľr die Modifikation ben√∂tigen Sie folgende Komponenten:

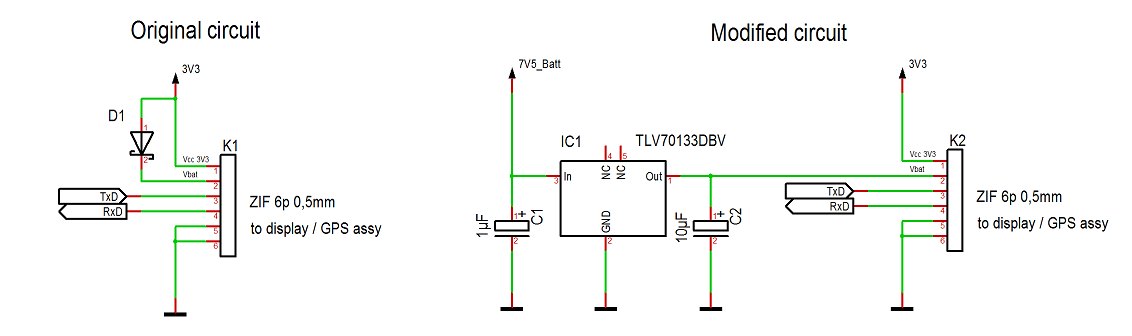

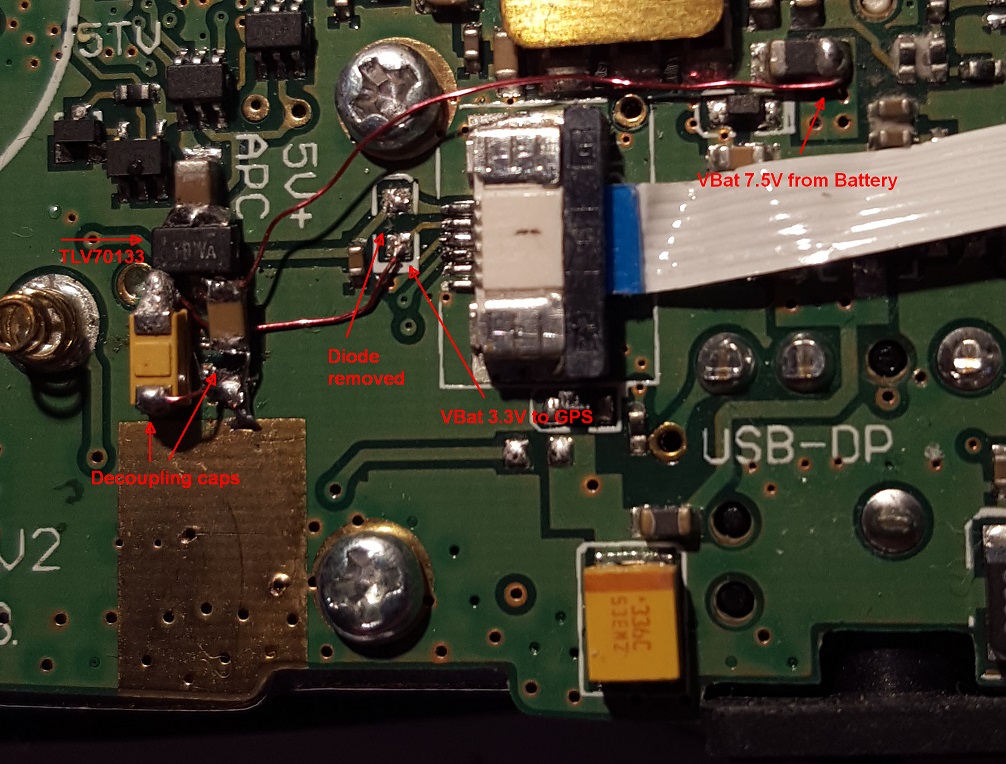

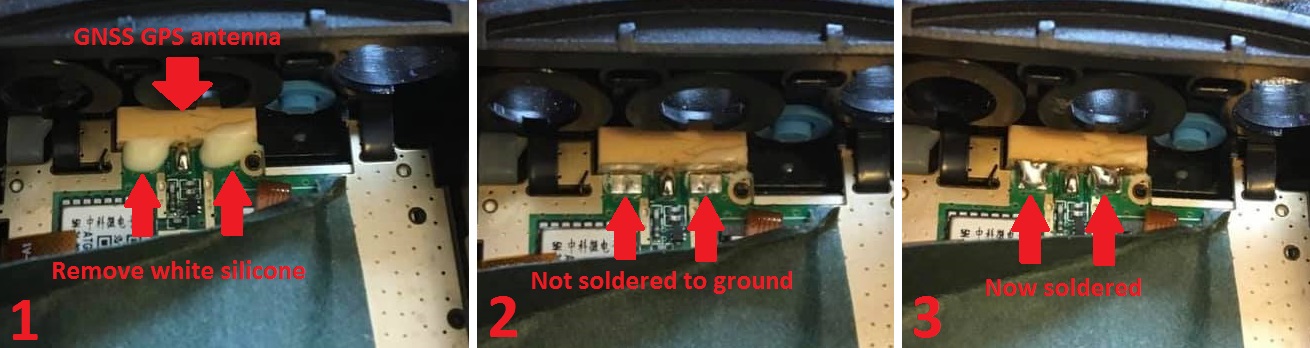

    Als Erstes muss eine Diode in der Nähe des FPC-Flachbandkabelanschlusses entfernt werden, wie auf dem folgenden Foto gezeigt.
    Löten Sie dann den TLV70133-Regler auf die Platine. Die Pins 4 und 5 sind ungenutzt und können mit Masse verbunden werden, um das Bauteil zu stabilisieren. Verbinden Sie es mit der Masseseite eines oberflächenmontierten Kondensators in der Nähe des weißen aufgedruckten APC-Textes auf der Platine.
    Pin 2 des TLV70133 muss nach unten gebogen und direkt an die Masse gelötet werden. Einige Lötwiderstande auf der Platine direkt unterhalb des Pins können vorsichtig abgekratzt und als Masseanschluss verwendet werden.
    Ein oberfl√§chenmontierter Kondensator mit einem Wert zwischen 100nF und 1uF wird zwischen TLV70133 Pin 3 und Masse gel√∂tet. Verbinden Sie Pin 3 auch mit einem feinen isolierten Draht mit der Platine, wo immer Strom von der Batterie verf√ľgbar ist.
    Ein weiterer oberfl√§chenmontierter Kondensator mit einem Wert zwischen 1uF und 10uF wird zwischen TLV70133 Pin 1 und Masse gel√∂tet. Verbinden Sie Pin 1 auch mit einem feinen isolierten Draht mit der Leiterbahn auf der Platine, die zum zweiten Pin des FPC-Flachbandkabelanschlusses f√ľhrt, an der Stelle, an der die Diode entfernt wurde.
    Damit ist die Modifikation abgeschlossen. Beim n√§chsten Mal, wenn das GPS verwendet wird, hat es die ben√∂tigten Daten f√ľr einen Warmstart gespeichert und kann viel schneller eine Position fixieren. Wenn die Batterie jedoch vom Funkger√§t entfernt wird, gehen die Daten verloren und es erfolgt ein Kaltstart beim n√§chsten Einschalten.









    Aktivierung des vollständigen Test- / Selbstabgleichmodus Fortgeschritten

    (Credit an Colin G4EML und Jason VK7ZJA)

    Warnung: Sie k√∂nnen Ihr Funkger√§t ernsthaft besch√§digen, bis hin zu dem Punkt, an dem es m√∂glicherweise nicht sendet, empf√§ngt oder sogar eine sichtbare Anzeige hat, wenn Sie unachtsam √Ąnderungen an bestimmten Werten vornehmen. Wenn Sie nicht wissen, was Sie tun, lassen Sie dies unber√ľhrt.
    Sie sind jetzt wahrscheinlich mit dem TEST-Modus auf dem 878 vertraut, bei dem Sie die Betriebsb√§nder mithilfe des oberen Drehschalters einstellen k√∂nnen, um den Wert neben MODE anzupassen. Es gibt eine M√∂glichkeit, das vollst√§ndige Testmodus-Men√ľ auf dem Funkger√§t zu aktivieren, damit Sie nicht nur die Betriebsb√§nder √§ndern k√∂nnen, sondern auch Dinge wie das Einstellen von Turbo-, Hoch-, Mittel- und Niedrig-RF-Ausgangspegeln einzeln, das Feinabstimmen der Frequenz, das Einstellen der Squelch-Empfindlichkeitswerte, das √Ąndern der Kurve des empfangenen Signalst√§rke-S-Meters (RSSI) und sogar die Kalibrierung der Batteriespannungsausgabe.

    Beginnen Sie damit, Ihr Funkgerät mit der CPS-Software zu verbinden und einen Screenshot oder eine Aufzeichnung der Informationen im Bildschirm "Lokale Informationen" zu machen. Diese Informationen sind sehr hilfreich zu behalten. Stellen Sie außerdem sicher, dass Sie eine Kopie Ihres aktuellen Codeplugs gespeichert haben.
    Hinweis: Es gibt einen Fehler in der CPS-Programmiersoftware: Lokale Informationen zeigen nicht das richtige Frequenzband an, auf das das Radio eingestellt ist, aber das Modell > Modellinformationen zeigen das richtige Frequenzband an.





    Colin G4EML hat eine Anwendung namens AT-Optionen erstellt, mit der Sie den vollständigen Testmodus aktivieren, ein Programmierpasswort aktivieren (mehr dazu unten) und anderen Text wie z. B. den Händler, von dem Sie Ihr Radio gekauft haben, oder etwaige Wartungshinweise bearbeiten können. Sie können beispielsweise Ihren Namen, Telefonnummer und Rufzeichen in diesem Textbereich eingeben, falls Sie jemals Ihr Radio verlegen sollten.
    Laden Sie die Software AT-Optionen Version 8 (17 KB) von Colin G4EML von folgenden Links herunter:




    *Wie immer wird diese Software ohne Gew√§hrleistung bereitgestellt und Sie verwenden sie vollst√§ndig auf eigenes Risiko. Die Verwendung dieser Anwendung zur Schreibung von √Ąnderungen an Ihrem Radio kann auch die Garantie des Herstellers ung√ľltig machen
    Die Anwendung ist geeignet f√ľr das AnyTone 878, 878-II, 868, AnyTone 578 in allen Varianten, Btech 6X2, Alinco DJ-MD5 & DJ-MD5X, Alinco DR-MD500 & DR-MD520 in allen Varianten, jedoch nicht f√ľr das Radioddity GD-AT10G in diesem Stadium.

    Stellen Sie sicher, dass Sie kein Aktivierungspasswort haben. Wenn Sie dies tun, m√ľssen Sie zuerst die CPS-Software verwenden, um es zu entfernen. Die Verwendung von AT-Optionen, w√§hrend ein Aktivierungspasswort aktiv ist, kann unter bestimmten Umst√§nden dazu f√ľhren, dass einige Daten mit Standarddaten √ľberschrieben werden.
    Wenn Sie die Software ausf√ľhren, w√§hlen Sie Ihren Com-Port und lesen Sie aus dem Radio. Bearbeiten Sie dann alle Textfelder, die Sie m√∂chten, und stellen Sie sicher, dass die Kontrollk√§stchen Bandauswahl und vollst√§ndiger Testmodus angekreuzt sind. Schreiben Sie schlie√ülich die Einstellungen zur√ľck auf das Radio - dies dauert nur einen Bruchteil einer Sekunde und das Radio wird neu starten. Es kann einige Sekunden l√§nger als normal dauern, um hochzufahren, aber das ist in Ordnung, da es den internen Speicher neu konfiguriert.

    Um den Testmodus zu aktivieren, schalten Sie das Radio aus, halten Sie die PTT- und die Tasten 1 gedr√ľckt, bis TEST MODE auf dem Radiobildschirm angezeigt wird, und lassen Sie dann die beiden Tasten los. Das Radio startet in den vollen Test- / Selbstjustierungsmodus.
    Sobald Sie den Testmodus starten, bl√§ttern Sie mit der Zonen hoch / runter-Taste zwischen verschiedenen Testeinstellungen. Die folgenden Einstellungen sind verf√ľgbar:



    Ich empfehle Ihnen dringend, jede Einstellung durchzugehen und aufzuschreiben, was sie sind, bevor Sie √Ąnderungen vornehmen



    CH 868 Einstellung Adj. Bereich 868 Beschreibung 878 / 6X2 Einstellung Adj. Bereich 878 / 6X2 Beschreibung
    1 nichts nichts Niedrige UHF-Testfrequenz nichts nichts Niedrige UHF-Testfrequenz
    2 nichts nichts Mittlere UHF-Testfrequenz nichts nichts Mittlere UHF-Testfrequenz
    3 nichts nichts Hohe UHF-Testfrequenz nichts nichts Hohe UHF-Testfrequenz
    4 nichts nichts Niedrige VHF-Testfrequenz nichts nichts Niedrige VHF-Testfrequenz
    5 nichts nichts Mittlere VHF-Testfrequenz nichts nichts Mittlere VHF-Testfrequenz
    6 nichts nichts Hohe VHF-Testfrequenz nichts nichts Hohe VHF-Testfrequenz
    7 FQCU 0-65535 Frequenzfeinabstimmung FQCU 0-65535 Frequenzfeinabstimmung
    8 PAHU 0-255 UHF RF Leistung Ausgangs-Turboeinstellung PATU 0-255 UHF RF Leistung Ausgangs-Turboeinstellung
    9 PAMU 0-255 UHF RF Leistung Ausgangs-Hoheinstellung PAHU 0-255 UHF RF Leistung Ausgangs-Hoheinstellung
    10 PALU 0-255 UHF RF Leistung Ausgangs-Mittlereinstellung PAMU
    10 PALU 0-255 Einstellung der mittleren Ausgangsleistung des UHF-Funkfrequenzverstärkers PAMU 0-255 Einstellung der mittleren Ausgangsleistung des UHF-Funkfrequenzverstärkers
    11 PASU 0-255 Niedrige Einstellung f√ľr UHF RF-Leistungsausgang PALU 0-255 Niedrige Einstellung f√ľr UHF RF-Leistungsausgang
    12 MODU 0-255 Gesamtabweichungseinstellung f√ľr UHF & VHF (Wert wird unten bei 39 kopiert) MODU 0-255 Gesamtabweichungseinstellung f√ľr UHF & VHF (Wert wird unten bei 40 kopiert)
    13 TONEU nil Dr√ľcken Sie die PTT-Taste, um einen Test-Ton mit 1000 Hz auf einer UHF-FM-Frequenz zu senden TONEU nil Dr√ľcken Sie die PTT-Taste, um einen Test-Ton mit 1000 Hz auf einer UHF-FM-Frequenz zu senden
    14 CTCW 0-63 Abweichungseinstellung f√ľr CTCSS bei UHF & VHF (Wert wird unten bei 41 kopiert) CTCW 0-63 Abweichungseinstellung f√ľr CTCSS bei UHF & VHF (Wert wird unten bei 42 kopiert)
    15 DCSW 0-63 Abweichungseinstellung f√ľr DCS bei UHF und VHF (Wert unten auf 42 kopiert) DCSW 0-63 Abweichungseinstellung f√ľr DCS bei UHF und VHF (Wert unten auf 43 kopiert)
    16 RXVLU 0-4095 UHF-Empfangsverfolgungsgewinn, unteres Ende des Bandes RXVLU 0-4095 UHF-Empfangsverfolgungsgewinn, unteres Ende des Bandes
    17 RXVMU 0-4095 UHF-Empfangsverfolgungsgewinn, mittleres Band RXVMU 0-4095 UHF-Empfangsverfolgungsgewinn, mittleres Band
    18 RXVHU 0-4095 UHF-Empfangsverfolgungsgewinn, obere Bandgrenze RXVHU 0-4095 UHF-Empfangsverfolgungsgewinn, obere Bandgrenze
    19 SQTHU 60-134 UHF-Squelch-Schwelle SQTHU 60-134 UHF-Squelch-Schwelle
    20 RSSIU nil UHF-RSSI, Injizieren von RF auf dem gew√ľnschten Pegel f√ľr eine Anzeige von einem Balken, Drehen des oberen Einstellrads zur Probenahme und zum Sperren des Werts RSSIU nil UHF-RSSI, Injizieren von RF auf dem gew√ľnschten Pegel f√ľr eine Anzeige von einem Balken, Drehen des oberen Einstellrads zur Probenahme und zum Sperren des Werts
    21 A OBHU 0-65535 noch nicht bekannt, scheint jedoch die Bildschirmhelligkeit zu regeln (vermutlich ein Fehler) A OBHU 0-65535 noch nicht bekannt
    22 A OBLU 0-65535 noch nicht bekannt A OBLU 0-65535 noch nicht bekannt
    23 D OBHU 0-65535 noch unbekannt, kann nicht von Testmen√ľ aus eingestellt werden D OBHU 0-65535 noch unbekannt
    24 D OBLU 0-65535 noch unbekannt, kann nicht von Testmen√ľ aus eingestellt werden D OBLU 0-65535 noch unbekannt
    25 D CTCW 0-65535 CTCSS-Abweichungspegel im A+D-Modus D CTCW 0-65535 CTCSS-Abweichungspegel im A+D-Modus
    26 D DCSW 0-65535 DCS-Abweichungspegel im A+D-Modus D DCSW 0-65535 DCS-Abweichungspegel im A+D-Modus
    27 DIGIU FSKL nil Dr√ľcken Sie PTT, um ein Test-FSK-Signal (als 2400 Hz zu h√∂ren) am unteren Ende des UHF-Bands zu senden DIGIU FSKL nil Dr√ľcken Sie PTT, um ein Test-FSK-Signal (als 2400 Hz zu h√∂ren) am unteren Ende des UHF-Bands zu senden
    28 DIGIU FSKM nil Dr√ľcken Sie die PTT-Taste, um ein Test-FSK-Signal (mit einer Tonh√∂he von 2400 Hz) am mittleren UHF-Band zu senden DIGIU FSKM nil Dr√ľcken Sie die PTT-Taste, um ein Test-FSK-Signal (mit einer Tonh√∂he von 2400 Hz) am mittleren UHF-Band zu senden
    29 DIGIU FSKH nil Dr√ľcken Sie die PTT-Taste, um ein Test-FSK-Signal (mit einer Tonh√∂he von 2400 Hz) am oberen Ende des UHF-Bandes zu senden DIGIU FSKH nil Dr√ľcken Sie die PTT-Taste, um ein Test-FSK-Signal (mit einer Tonh√∂he von 2400 Hz) am oberen Ende des UHF-Bandes zu senden
    30 DIGIU 600Hz nil Dr√ľcken Sie PTT, um ein Testsignal von 600 Hz im UHF-Band zu senden (auf FM als 200 und 400 Hz h√∂rbar?) DIGIU 600Hz nil Dr√ľcken Sie PTT, um ein Testsignal von 600 Hz im UHF-Band zu senden (auf FM als 200 und 400 Hz h√∂rbar?)
    31 DIGIU 300Hz nil Dr√ľcken Sie PTT, um ein Testsignal von 300 Hz im UHF-Band zu senden (auf FM als 800 Hz h√∂rbar?) DIGIU 300Hz nil Dr√ľcken Sie PTT, um ein Testsignal von 300 Hz im UHF-Band zu senden (auf FM als 800 Hz h√∂rbar?)
    32 DIGIU 1031 nil Dr√ľcken Sie PTT, um ein Testsignal im UHF-Band zu senden, auf DMR als 1031 Hz h√∂rbar DIGIU 1031 nil Dr√ľcken Sie PTT, um ein Testsignal im UHF-Band zu senden, auf DMR als 1031 Hz h√∂rbar
    33 DIGIU BER nil Zeigt die empfangene Bitfehlerrate (BER) des DMR-Testsignals an DIGIU BER nil Zeigt die empfangene Bitfehlerrate (BER) des DMR-Testsignals an
    34 DIGIU TEST null Testen Sie UHF DMR f√ľr sowohl TX als auch RX, als ob es auf einem regul√§ren DMR-Kanal w√§re DIGIU TEST null Testen Sie UHF DMR f√ľr sowohl TX als auch RX, als ob es auf einem regul√§ren DMR-Kanal w√§re
    35 PAHV 0-255 VHF-RF-Leistungsausgang im Turbo-Modus PATV 0-255 VHF-RF-Leistungsausgang im Turbo-Modus
    36 PAMV 0-255 VHF-RF-Leistungsausgang auf hohem Niveau PAHV 0-255 VHF-RF-Leistungsausgang auf hohem Niveau
    37 PALV 0-255 VHF-RF-Leistungsausgang auf mittlerem Niveau PAMV 0-255 VHF-RF-Leistungsausgang auf mittlerem Niveau
    38 PASV 0-255 VHF-RF-Leistungsausgang auf niedrigem Niveau PALV 0-255 VHF-RF-Leistungsausgang auf niedrigem Niveau
    39 MODV 0-255 Gesamt-Abweichungseinstellung f√ľr VHF und UHF (Wert kopiert auf 12 oben) PAMV_2 0-255 222 MHz RF-Ausgangsleistung mittlere Einstellung
    40 TONEV nil Dr√ľcken Sie die PTT-Taste, um einen Testton mit 1000 Hz auf einer VHF-FM-Frequenz zu √ľbertragen MODV 0-255 Gesamt-Abweichungseinstellung f√ľr VHF und UHF (Wert kopiert auf 12 oben)
    41 CTCWV 0-63 Abweichungseinstellung f√ľr CTCSS in VHF und UHF (Wert kopiert auf 14 oben) TONEV nil Dr√ľcken Sie die PTT-Taste, um einen Testton mit 1000 Hz auf einer VHF-FM-Frequenz zu √ľbertragen
    42 DCSWV 0-63 Abweichungseinstellung f√ľr DCS in VHF und UHF (Wert kopiert auf 15 oben) CTCWV 0-63 Abweichungseinstellung f√ľr CTCSS in VHF und UHF (Wert kopiert auf 14 oben)
    43 RXVLV 0-4095 VHF-Empfangsverst√§rkung, unteres Bandende DCSWV 0-63 Abweichungseinstellung f√ľr DCS in VHF und UHF (Wert in 15 kopiert)
    44 RXVMV 0-4095 VHF-Empfangsverstärkung, mittleres Band RXVLV 0-4095 VHF-Empfangsverstärkung, unteres Bandende
    45 RXVHV 0-4095 VHF-Empfangsverstärkung, oberes Bandende RXVMV 0-4095 VHF-Empfangsverstärkung, mittleres Band
    46 SQTHV 60-134 VHF-Squelch-Schwelle RXVHV 0-4095 VHF-Empfangsverstärkung, oberes Bandende
    47 RSSIV nil VHF RSSI, Einspeisen von RF-Signalen mit gew√ľnschtem Pegel f√ľr eine 1-Balken-Anzeige, Top-Drehknopf drehen, um den Wert zu erfassen und zu sperren SQTHV 60-134 VHF-Squelch-Schwelle
    48 A OBHV 0-65535 noch nicht bekannt RSSIV nil VHF RSSI, Einspeisen von RF-Signalen mit gew√ľnschtem Pegel f√ľr eine 1-Balken-Anzeige, Top-Drehknopf drehen, um den Wert zu erfassen und zu sperren
    49 A OBLV 0-65535 noch nicht bekannt A OBHV 0-65535 noch nicht bekannt
    50 D OBHV 0-65535 noch nicht bekannt A OBLV 0-65535 noch nicht bekannt
    51 D OBLV 0-65535 noch unbekannt D OBHV 0-65535 noch unbekannt
    52 DIGIV FSKL nil Dr√ľcken Sie PTT, um ein Test-FSK-Signal (h√∂rbar als 2400 Hz) am unteren Ende des VHF-Bandes zu senden D OBLV 0-65535 noch unbekannt
    53 DIGIV FSKM nil Dr√ľcken Sie PTT, um ein Test-FSK-Signal (h√∂rbar als 2400 Hz) in der Mitte des VHF-Bandes zu senden DIGIV FSKL nil Dr√ľcken Sie PTT, um ein Test-FSK-Signal (h√∂rbar als 2400 Hz) am unteren Ende des VHF-Bandes zu senden
    54 DIGIV FSKH nil Dr√ľcken Sie PTT, um ein Test-FSK-Signal (h√∂rbar als 2400 Hz) am oberen Ende des VHF-Bandes zu senden DIGIV FSKM nil Dr√ľcken Sie PTT, um ein Test-FSK-Signal (h√∂rbar als 2400 Hz) in der Mitte des VHF-Bandes zu senden
    55 DIGIV 600Hz nil Dr√ľcken Sie die PTT-Taste, um ein Testsignal von 600 Hz im VHF-Band zu senden (auf FM als 200 & 400 Hz zu h√∂ren?) DIGIV FSKH nil Dr√ľcken Sie die PTT-Taste, um ein Test-FSK-Signal (als 2400 Hz zu h√∂ren) am oberen Ende des VHF-Bands zu senden.
    56 DIGIV 300Hz nil Dr√ľcken Sie die PTT-Taste, um ein Testsignal von 300 Hz im VHF-Band zu senden (auf FM als 800 Hz zu h√∂ren?) DIGIV FSKH2 nil Dr√ľcken Sie die PTT-Taste, um ein Test-FSK-Signal (als 2400 Hz zu h√∂ren) im 222-MHz-Band zu senden.
    57 DIGIV 1031 nil Dr√ľcken Sie die PTT-Taste, um ein Testsignal im VHF-Band zu senden, das auf DMR als 1031 Hz zu h√∂ren ist. DIGIV 600Hz nil Dr√ľcken Sie die PTT-Taste, um ein Testsignal von 600 Hz im VHF-Band zu senden (auf FM als 200 & 400 Hz zu h√∂ren?)
    58 DIGIV BER nil Zeigen Sie die empfangene BER des DMR-Testsignals an. DIGIV 300Hz nil Dr√ľcken Sie die PTT-Taste, um ein Testsignal von 300 Hz im VHF-Band zu senden (auf FM als 800 Hz zu h√∂ren?)
    59 DIGIV TEST nil Testen Sie VHF-DMR sowohl f√ľr die √úbertragung als auch f√ľr den Empfang, als ob es sich um einen regul√§ren DMR-Kanal handeln w√ľrde DIGIV 1031 nil Dr√ľcken Sie die PTT-Taste, um ein Testsignal im VHF-Band zu senden, das auf DMR als 1031 Hz geh√∂rt wird
    60 VBAT 0-200 Anzeige der Batteriespannung kalibrieren DIGIV BER nil Anzeigen der empfangenen Bitfehlerrate des DMR-Testsignals
    61 MODE 0-12 √Ąndert die Betriebsfrequenzb√§nder des Funkger√§ts DIGIV TEST nil Test des VHF DMR f√ľr sowohl TX als auch RX, als ob es auf einem regul√§ren DMR-Kanal w√§re
    62 087.50M nil Empfängertest des FM-Rundfunkbands VBAT 0-200 Anzeige der Batteriespannung kalibrieren
    63 097.50M nil Empf√§ngertest des FM-Rundfunkbands F1 ParaA0 0-65535 Hex-BCD-Kombination aus Mikrofonverst√§rkung und Mikrofon-Automatic-Gain-Control-Werten bei 65 und 66 unten, die √Ąnderung hat keine Auswirkung
    64 108.00M nil Empfängertest des FM-Rundfunkbandes REG0 0-FFFF Wenn korrekt eingestellt, werden 32 Byte Firmware in den Speicher oberhalb der RF-Kalibrierungsdaten kopiert, Verwendung unbekannt
    65       MIC 0-95 Mikrofongewinn, hat aber keine Auswirkung zu haben
    66       AGC 0-95 Automatischer Mikrofondynamikbereich f√ľr DMR, hat aber keine Auswirkung zu haben
    67       MODE 0-17 √Ąndert die Betriebsfrequenzb√§nder des Radios
    68       087.50M nil Empfangstest des UKW-Broadcast-Bands
    69       097.50M nil Empfangstest des UKW-Broadcast-Bands
    70       108.00M nil Empfangstest des UKW-Broadcast-Bands
    Funktion. Typischerweise wird bei Werten höher als etwa 115 keine oder nur eine geringe Verbesserung der Squelch-Empfindlichkeit erzielt, aber einige Benutzer haben eine Verbesserung mit höheren Werten berichtet. Niedrigere Werte erfordern zunehmend stärkere Signale, um den Squelch zu öffnen.
    Der RSSI (Empfangspegelindikator - mit anderen Worten das Signal-Meter) hat einen ziemlich komprimierten Bereich von 15 dB. Ich hätte gerne einen Bereich von mindestens 30 dB im Signal-Meter gesehen, aber ich habe einen akzeptablen Kompromiss gefunden, indem ich eine Leiste auf -113 dBm gesetzt habe, was Werte von RSSIU von 36 und RSSIV von 39 entspricht. Das Signal-Meter liest dann:

    Nachdem Sie Ihre Werte ge√§ndert haben, schalten Sie das Radio aus und wieder ein, um sie im Speicher zu speichern. Wenn Sie m√∂chten, k√∂nnen Sie den Volltestmodus wieder deaktivieren, indem Sie das Kontrollk√§stchen "Volltestmodus" in der AT-Options-Anwendung abw√§hlen und zur√ľck zum Radio schreiben. Oder Sie deaktivieren sowohl das Kontrollk√§stchen "Volltestmodus" als auch "Bandauswahl", was den Testmodus vollst√§ndig hemmt. Die von Ihnen ge√§nderten oder angepassten Werte werden dadurch nicht gel√∂scht, es verhindert lediglich den Zugriff auf den Volltestmodus und das versehentliche erneute √Ąndern. Diese Werte werden durch das Zur√ľcksetzen des Radios nicht √ľberschrieben, ge√§ndert oder auf Standardwerte zur√ľckgesetzt. Sobald Sie sie ge√§ndert haben, k√∂nnen Sie den Originalwert nicht mehr zur√ľckbekommen, es sei denn, Sie haben ihn vor der Anpassung aufgeschrieben.

    Schlie√ülich wird beim Durchlaufen der Anpassungswerte offensichtlich, dass der 878 (nur) Anpassungen f√ľr das 222-MHz-Band hat. Versuchen Sie nicht, diese Radios auf diesem Band f√ľr TX zu verwenden, da die Hardware daf√ľr nicht ausgelegt ist.




    Zur√ľcksetzen Ihres Power-On-Passworts Einfach

    Nur auf 868 und 878 getestet

    Wenn Sie Ihr Power-On-Passwort vergessen haben und das Radio Bitte geben Sie das Passwort ein! anzeigt und Sie nicht weiterkommen k√∂nnen, k√∂nnen Sie es wiederherstellen und das Passwort entfernen. Das Zur√ľcksetzen des Radios wird solange gehemmt sein, wie diese Passwort√ľberpr√ľfung aktiv ist, und ein Zur√ľcksetzen wird nicht helfen.

    1. Schalten Sie das Radio ein und warten Sie, bis es nach dem Passwort fragt.
    2. Schließen Sie Ihr Programmierkabel an und lesen Sie mit der CPS-Software vom Radio.
    3. Gehen Sie zum CPS-Men√ľ: Optionale Einstellungen > Power-on > Power-on-Passwort-Charakter, und Sie sehen, auf welchen Wert Ihr Passwort eingestellt ist. Notieren Sie sich Ihr Passwort an einem sicheren Ort, wenn Sie weiterhin ein Power-On-Passwort verwenden m√∂chten.
    4. Wenn Sie die Passwort√ľberpr√ľfung entfernen m√∂chten, l√∂schen Sie jede Ziffer im Feld Power-on-Passwort-Charakter, speichern Sie das Codeplug und schreiben Sie es zur√ľck auf das Radio.
    5. Schalten Sie das Radio erneut ein und bestätigen Sie, dass Sie diesmal nicht nach einem Passwort gefragt werden.

    Wenn Ihr Passwort im Speicher besch√§digt ist und das gelesene Passwort etwas anderes als reine Ziffern ist und das √úberschreiben oder L√∂schen des Passworts nicht funktioniert, ist Ihre einzige Option, eine vollst√§ndige Enteisung des Radios durchzuf√ľhren. Eine schnelle Enteisung funktioniert nicht.





    Programmierungs-Passwortsperre Einfach

    Nur auf 878 getestet

    Neben dem Power-On-Passwort gibt es auch ein verstecktes Programmierungs-Passwort, das vor jeder Lese- oder Schreiboperation in der CPS-Software eine Eingabe eines vierstelligen Passworts erfordert. Das Passwort muss aus vier Zeichen bestehen, nicht mehr oder weniger, und kann aus beliebigen Standard-ASCII-Zeichen bestehen, die auf einer Tastatur eingegeben werden k√∂nnen. Verwenden Sie Colin's AT Options-Anwendung (Download-Link im Abschnitt Enabling Full Test / Self Adjustment Mode oben), um ein Programmierungs-Passwort einzugeben. Um ein vorhandenes Programmierungs-Passwort zu deaktivieren, verwenden Sie einfach die R√ľcktaste, um das Passwort zu l√∂schen und lassen Sie dieses Feld leer, und schreiben Sie dann zur√ľck auf das Radio.





    Behebung von Empfangsstörungen / wahrgenommene schlechte VHF-Empfindlichkeit Einfach bis Fortgeschritten

    (Dank an Colin G4EML)


    Einige Benutzer haben festgestellt, dass auf VHF insbesondere Ticken oder andere Störungen schwache analoge Signale beeinträchtigen können. Hier sind einige Dinge, die Sie tun können, um dies zu verhindern:





    Zulassungsinformationen nach FCC Part 90:

    Die FCC hat interessante technische Informationen zu den Modellen AT-D868UV und AT-D878UV im Hinblick auf ihre Zulassungen nach Part 90 dokumentiert. Interne Fotografien, Testberichte, Berichte √ľber die Pr√ľfung der SAR-Strahlungsbelastungsgrenzen und mehr finden Sie auf den Seiten der FCC-Berichte unter:



    Beachten Sie, dass die Genehmigungsdokumente f√ľr das Modell 878 auch Details zu einem √§lteren Bluetooth-Modul enthalten. Dieses √§ltere Bluetooth-Modul verwendet den Beken BK3260 Bluetooth IC und verf√ľgt auch √ľber einen Beken BK2452 2,4-GHz-Wi-Fi-IC, der jedoch nicht an eine Antenne angeschlossen ist. Die Bluetooth-Funktion erm√∂glicht die drahtlose Audioverbindung zum Radio, damit Sie es beispielsweise mit einem Bluetooth-Freisprechset verwenden k√∂nnen, um drahtlos Audio und PTT zu empfangen und zu √ľbertragen.
    https://fccid.io/PH3DJ-MD5 enthält Details zum Alinco DJ-MD5.







    Ein Blick ins Innere des 878

    Alle diese Fotos zeigen eine Leiterplatte der zweiten Revision 'V2', die f√ľr die aktuellen Leiterplatten der Modelle 868 und 878 gemeinsam genutzt wird:

    Die R√ľckseite der GPS- und LCD-Displayplatine. Flachbandkabel wurden zur Klarheit entfernt. Beachten Sie die Mini-GPS-Antenne rechts - sie befindet sich unterhalb des AnyTone-Logos √ľber dem Display. Das GPS-Modul ATGM336H ist in der Lage, GPS- und BDS- (BeiDou-) Positionierungssysteme zu verfolgen.


    Dank Sergey UA3ARF wurde eine alternative Version der GPS- und LCD-Displayplatine identifiziert, die einen Cdtech T3RV1-9600-Modul verwendet, das nur GPS-fähig ist.



    Die R√ľckseite der Hauptplatine des 878 mit montiertem Messing-RF-Schild







    Die R√ľckseite der Hauptplatine des 878, diesmal ohne Messing-RF-Schild





    Die Vorderseite der Hauptplatine des 878






    Sie können hochauflösende Bilder (7 MB) davon hier herunterladen:

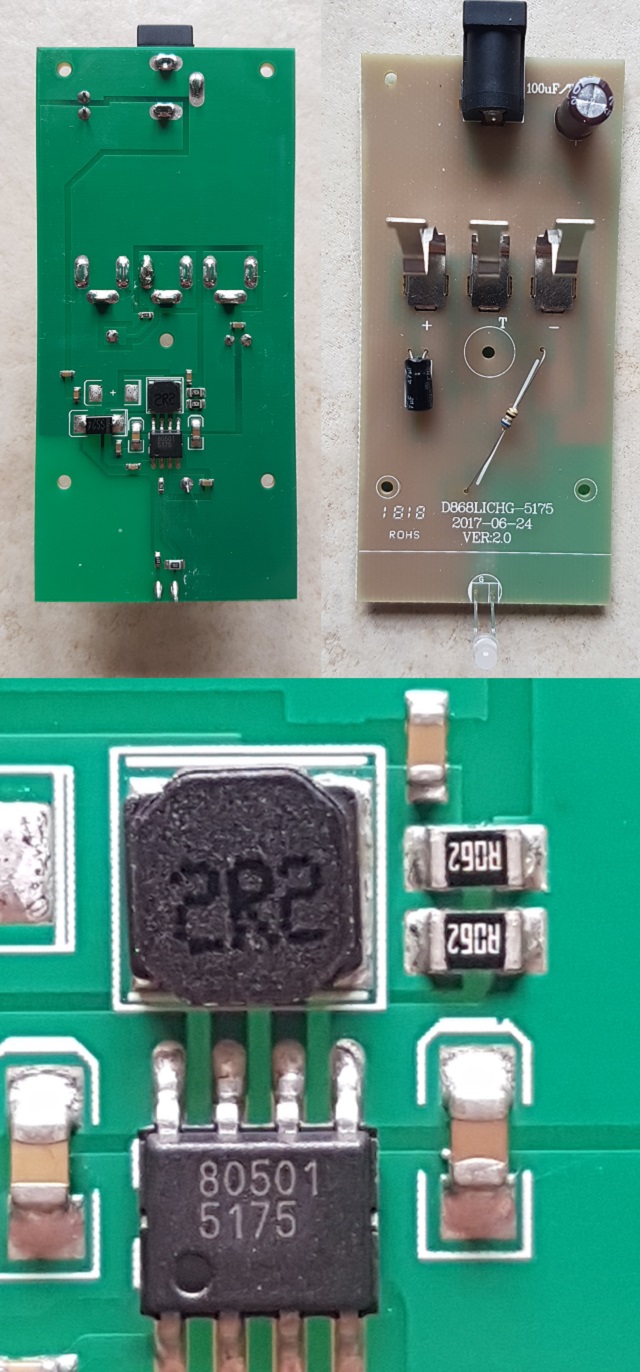

    Der 878 Batterieladegerät:



    Das Herz des Ladeger√§ts ist ein CHK0501 Lithium-Ionen-Ladeger√§t-IC. AnyTone scheint sehr k√ľrzlich (Anfang 2020, Ladeger√§t-PCB-Version 4) die Basisschaltung des Ladeger√§ts neu gestaltet zu haben, und obwohl es immer noch das CHK0501-Ladeger√§t-IC verwendet, wird gehofft, dass diese √Ąnderungen das Ladeger√§t zuverl√§ssiger machen. Es ist zu fr√ľh, um dies zum jetzigen Zeitpunkt zu sagen, die Zeit wird es zeigen.




    Reparieren eines defekten Ladegerätsockels: Mäßig

    Bei normaler Verwendung wurde der AnyTone-Ladeger√§tsockel, Modell QBC-45L, einer h√∂heren als w√ľnschenswerten Ausfallrate ausgesetzt. Manchmal war der Ausfall spektakul√§r mit h√∂rbaren Knallen und Schmelzen des Kunststoffgeh√§uses, manchmal so einfach wie das abwechselnde Blinken der LED in Rot-Gr√ľn und das Nichtladen des Akkus.
    NB: AnyTone scheint sehr k√ľrzlich (Anfang 2020, Ladeger√§t-PCB-Version 4) die Schaltung des Ladeger√§tsockels neu gestaltet zu haben und obwohl es immer noch den CHK0501-Ladeger√§t-IC verwendet, scheint es die Zuverl√§ssigkeit der Ladeger√§tehardware verbessert zu haben.
    Dies kann durch den Austausch der Ladeelektronik durch ein TP5100 Li-Ion-Batterielademodul behoben werden, das bei eBay bereits ab einem Dollar sehr g√ľnstig gekauft werden kann! Der TP5100 hat sich als flexibel, einfach zu bedienen und vor allem zuverl√§ssig erwiesen. Sie ben√∂tigen auch eine gemeinsame Anode Bicolor-LED. Seien Sie vorsichtig, da die meisten Bicolor-LEDs eine gemeinsame Kathode haben, der TP5100 jedoch f√ľr eine gemeinsame Anode LED ausgelegt ist. Die Original-LED des AnyTone-Ladeger√§ts kann nicht wiederverwendet werden. Sie ben√∂tigen auch einige kurze St√ľcke flexibles Anschlusskabel.

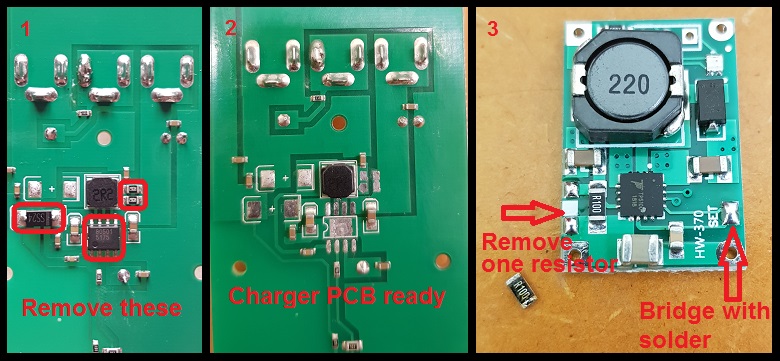

    Beginnen Sie damit, wie in Schritt 1 & 2 gezeigt, vier Komponenten von der defekten AnyTone-Ladegerät-PCB zu entfernen.

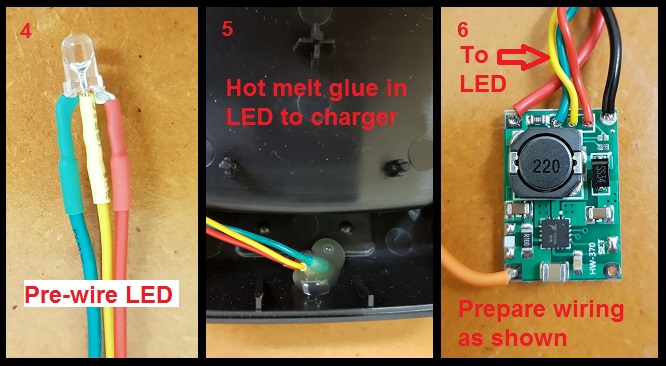

    Verdrahten Sie Ihre gemeinsame Anoden-LED wie in Schritt 4 vorgegeben, und kleben Sie dann die LED mit etwas Heißkleber in den Ladegerätsockel, wo die alte LED gewesen wäre. Bereiten Sie einige Verkabelungen auf dem neuen TP5100-PCB vor, wie in Schritt 6 gezeigt.

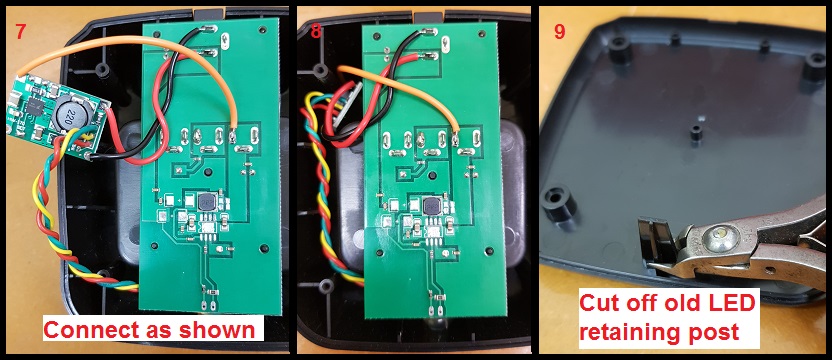

    Verbinden Sie die Drähte des neuen TP5100-Ladegerätemoduls mit den Punkten auf dem AnyTone-Ladegerät-PCB, wie in Schritt 7 gezeigt. Optional können Sie auch die kleine oberflächenmontierte LED vom TP5100-PCB entfernen, da Sie sie im Inneren des Gehäuses nicht sehen werden. Verstauen Sie dann das TP5100-Modul auf einer Seite des Ladegeräts. Schneiden Sie den alten LED-Haltepfosten auf der Unterseite des AnyTone-Ladegeräts ab.




    Setzen Sie das AnyTone-Ladegerät wieder zusammen und verwenden Sie ein Multimeter, um zu bestätigen, dass die Ausgangsspannung etwa 8,3 bis 8,4 Volt beträgt (es wird auf- und abpulsieren - das ist der Ladegerät im Trickle-Ladezustand und ist normal) und von der richtigen Polarisierung ist. Sie sind fertig!






    Sie werden feststellen, dass in den neuesten Versionen des TP5100 Li-Ion-Ladeger√§temoduls ohne eingelegten Akku die Ladeanzeige-LED gr√ľn ist und gelegentlich kurz rot aufleuchtet. Das ist normal. Das TP5100-Modul kann Eingangsspannungen bis zu 15 Volt verarbeiten, daher ist es kein Problem, es an Ihre 13,8-Volt-Stromversorgung im Shack anzuschlie√üen.





    Fehler beim AT-D868UV / AT-D878UV:

    Radios, die so funktionsreich sind wie das AnyTone AT-D868UV & AT-D878UV, laufen aufgrund ihrer sehr komplexen Firmware-Code mit einer Vielzahl von Fehlern. Tats√§chlich verwendet die Firmware, die diese Radios ausf√ľhrt, √ľber zehnmal den Speicher und l√§uft hundertmal schneller als mein allererster Heimcomputer (vive la Commodore 64!). Diese Komplexit√§t bedeutet, dass Fehler im Betrieb des Radios von Zeit zu Zeit auftreten k√∂nnen. AnyTone testet ihre Firmware-Updates sehr proaktiv vor der Ver√∂ffentlichung, und wenn Fehler auftreten, reagieren sie sehr schnell auf die Behebung, wenn sie dar√ľber informiert werden. Beachten Sie, dass einige 'Fehler' tats√§chlich Hardware-Einschr√§nkungen sind. Wenn Sie Fehler melden m√∂chten, kann ich sie an das Testteam und AnyTone zur Untersuchung weiterleiten. Senden Sie mir diese Berichte per E-Mail an vk7zja at gmail dot com und ich werde so gut wie m√∂glich helfen. Beachten Sie, dass ich bei DMR-6X2 oder Alinco DJ-MD5 nicht helfen kann





    Hardware-Fehler beim 868/878/6X2:

    Die 868/878/6X2 sind im Allgemeinen sehr zuverlässige Funkgeräte, aber manchmal treten Fehler auf. Hier ist eine Liste der bisher bekannten Hardware-Fehler:

    Dies sind im Allgemeinen Hardware-Probleme, bei denen das Radio zur Reparatur an den H√§ndler zur√ľckgeschickt werden muss.

    99,9 % der auftretenden Probleme sind in der Regel auf schlechte "Codeplug"-Praktiken zur√ľckzuf√ľhren. Die Verwendung von Codeplugs anderer Personen, die aus mehreren CPS-Versionen zur√ľckliegen und dann st√ľckweise hinzugef√ľgt wurden, f√ľhrt fast sicher zu Problemen. Die L√∂sung besteht darin, sicherzustellen, dass Ihr Codeplug jedes Mal neu erstellt wird, wenn eine neue CPS- oder Firmware-Version ver√∂ffentlicht wird: Verwenden Sie die Funktion "Exportieren alle", erstellen Sie einen brandneuen Codeplug und erstellen Sie ihn schnell mit der Funktion "Importieren alle" neu. Dies stellt sicher, dass die zugrunde liegenden Daten, auf denen Ihr Codeplug aufgebaut ist, frisch und konsistent mit der verwendeten CPS- und Firmware-Version sind.





    Allgemeine technische Informationen

    Das 868/878/DMR-6X2 enthält die folgenden Geräte:





    Flash-Speicherstruktur im 868/6X2/878

    Der 868/878/6X2 ist mit einem externen Flash-Speicher von 1 Gbit / 128 MByte ausgestattet. Je nach Hardware-Version und Typ des verwendeten Mikrocontrollers verfügt der MCU über entweder 512 kByte oder 1 MByte internen Flash-Speicher, der die Betriebsfirmware enthält.
    Hier ist bisher bekannt, welche Speicherstruktur in diesen Radios vorliegt:
    0x00000000 bis 0x07FFFFFF ist dem externen Flash-Speicher-Chip zugeordnet; und
    0x08000000 bis 0x080FFFFF ist dem internen Flash-Speicher des MCU zugeordnet.

    868/6X2/878 Toshiba TC58CVG0S3HRAIG 1Gbit/128MByte NAND-Flash-Speicher-Map

    Adresse im Flash-Speicher Inhalt
    0x00000000 bis 0x0014FFFF hält alternative Schriftarten für verschiedene Sprachen, wie Chinesisch, Japanisch, Griechisch, Kyrillisch und römische Ziffern. Es gibt auch einige englische Schriftarten, die jedoch anscheinend überhaupt nicht verwendet werden.
    0x00150000 bis 0x00159FFF Standard AnyTone-Startbildschirm
    0x0015A000 bis 0x001FFFFF Mehrere Farbsymbol-Bitmaps
    0x003E0000 bis 0x0041FFFF Unbekannte Daten
    0x00420000 bis 0x0043BFFF Mehrere Farbsymbol-Bitmaps
    0x00800000 bis 0x02EFFFFF Codeplug-Daten
    0x02F00000 bis 0x02F8061F Aktive RF-'Soft'-Ausrichtungsdaten und Backup-Kopien
    0x02FA0000 bis 0x02FDFFFF Aktive 'lokale Informationen'-Radio-Konfigurationsdaten und Backup-Kopie
    0x042C0000 bis 0x042C9FFF Benutzerdefinierte Startbild-Bitmap
    0x04300000 bis 0x04309FFF Hintergrundbild-Bitmap (nur für das 878-Modell, wird in 868/6X2 nicht verwendet)
    0x04500000 bis (wahrscheinlich) 0x06BFFFFF DMR-ID-Datenbank, mit anderen Unterstützungsdaten, die um 0x04000000 geschrieben werden
    0x06D00000 bis (wahrscheinlich) 0x07FFFFFF DMR-Audiodateien


    0x08000000 bis 0x080FFFFF ist dem internen Flash-Speicher des GD32F303VE- oder GD32F303VG-Mikrocontrollers zugeordnet:


    Flash-Utility-Software:

    Mit freundlicher Genehmigung von Colin G4EML gibt es dieses kleine Hilfsprogramm, das den externen 1-GBit-Flashspeicher lesen und schreiben kann, in dem der Codeplug, die DMR-ID-Datenbank, die RF-Ausrichtungsdaten usw. gespeichert sind. Es gibt einige Regeln zur sicheren Verwendung dieser Software:


    Ich *** EMPFEHLE DRINGEND ***, dass Sie eine Sicherungskopie Ihrer Flash-Speicherinhalte erstellen, indem Sie zumindest den kritischen Speicherbereich zwischen den Adressen 02F00000 und 02FDFFFF lesen und in einer Datei speichern und diese Datei an einem sicheren Ort aufbewahren. Sie k√∂nnen den gesamten Flash-Inhalt von 00000000 bis 07FFFFFF lesen, wenn Sie m√∂chten, aber dies dauert mehrere Stunden, um einen 1Gbit-Flash-Speicher √ľber eine serielle Schnittstelle zu lesen.

    Laden Sie die Flash-Utility-Software (10 KB) von folgender Seite herunter:





    Flash Utility ist kompatibel mit 868, 878 & 6X2. Beim Lesen aus dem Radio kann es f√ľr Benutzer etwas verwirrend sein, vor dem Lesen eine Datei angeben zu m√ľssen - dies ist die Datei, in der Sie Ihre Lesergebnisse speichern werden.




    Sichern oder Wiederherstellen der wichtigen Ausrichtungs- und Konfigurationsdaten Ihres 878 / 868 / 6X2 (nicht getestet auf DJ-MD5 oder DJ-MD5X)

    Es gibt wichtige RF-Ausrichtungs- und Konfigurationsdaten, die einzigartig f√ľr Ihr Radio sind und im Speicher gespeichert werden. Es w√§re eine sehr gute Idee, eine Sicherungskopie dieser Daten zu erstellen, falls Sie sie zu einem sp√§teren Zeitpunkt wiederherstellen m√ľssen. Dies k√∂nnte aufgrund von Flash-Speicher-Korruption oder einer Vielzahl anderer Gr√ľnde geschehen.

    Erstellung einer Sicherungskopie
